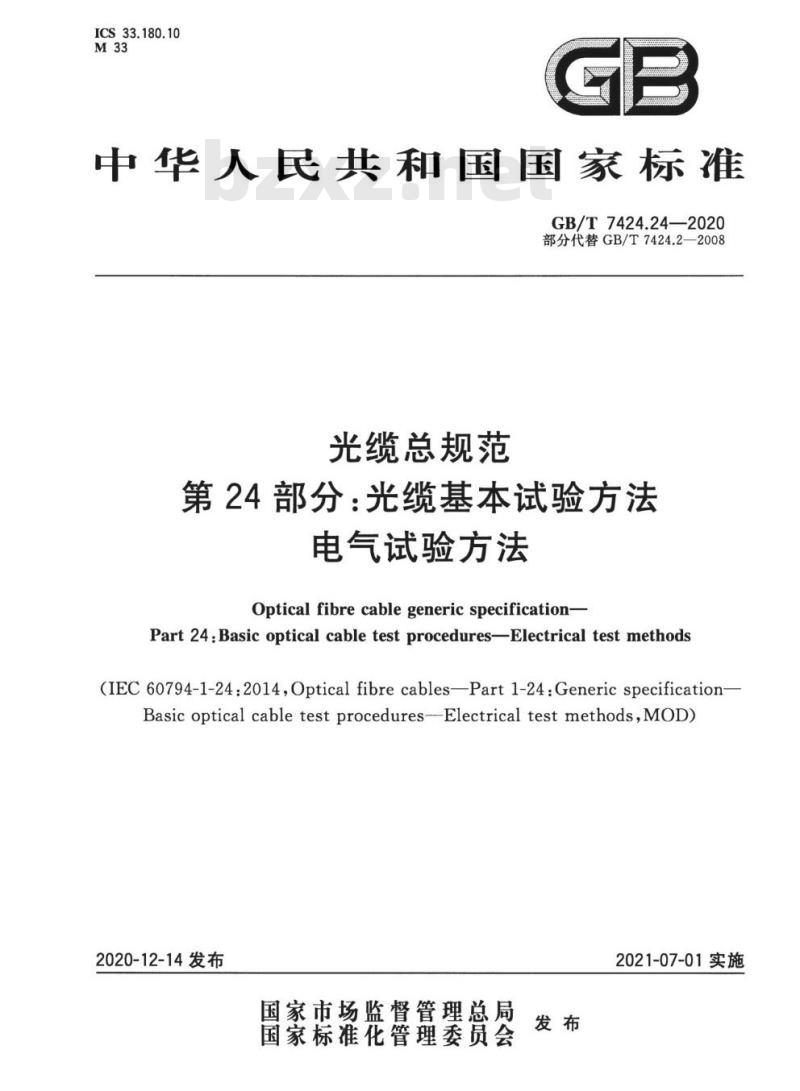

【GB国家标准】 光缆总规范第24部分:光缆基本试验方法电气试验方法

GB/T 7424.24-2020.Optical fibre cable generic specification-Part 24 :Basic optical cable test procedures- Electrical test methods.

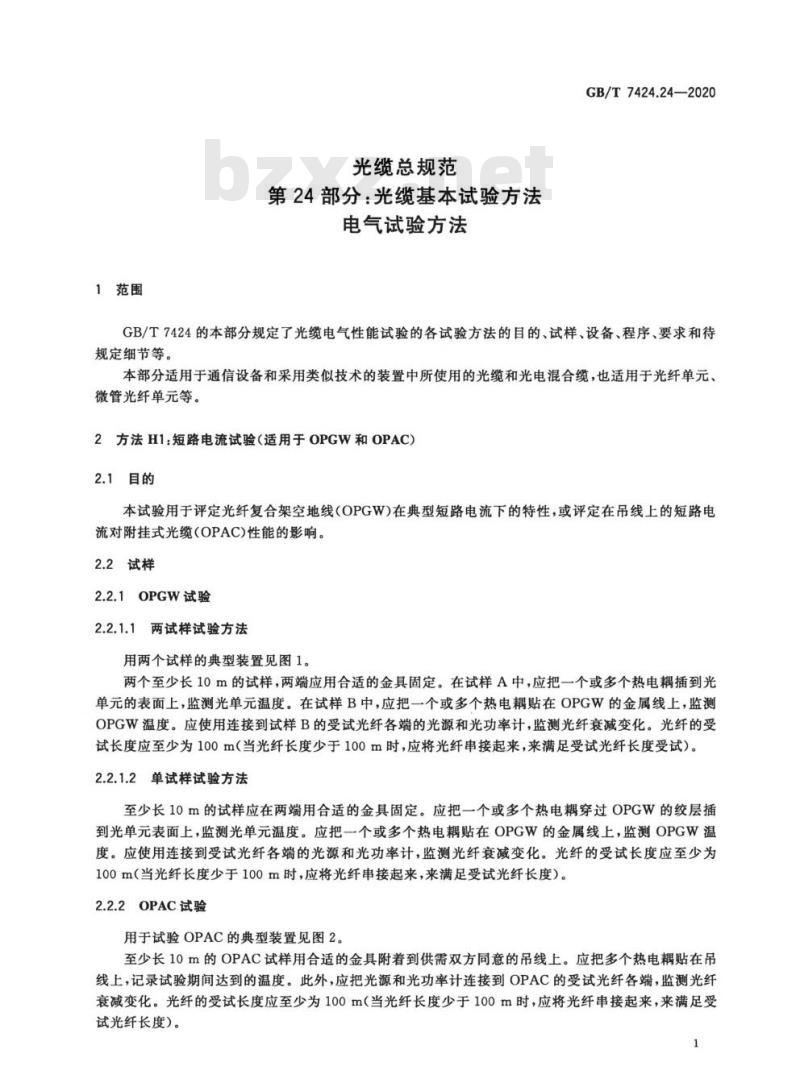

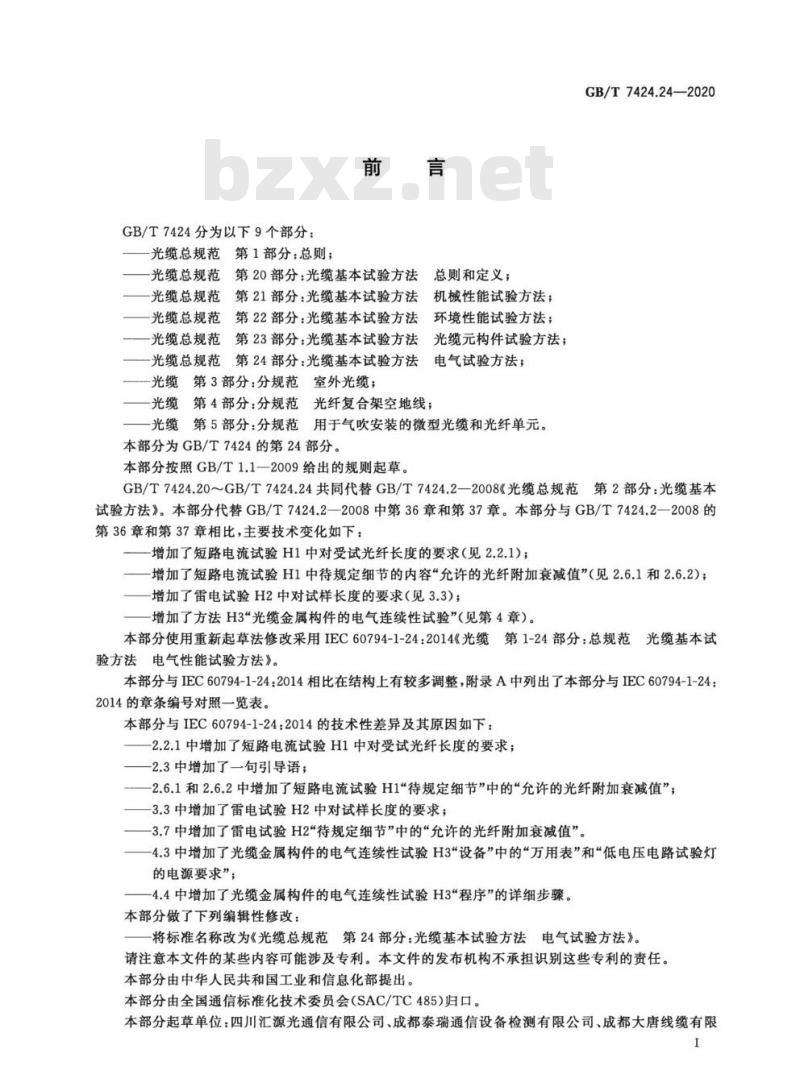

1范围
GB/T 7424.24规定了光缆电气性能试验的各试验方法的目的、试样、设备、程序、要求和待规定细节等。
GB/T 7424.24适用于通信设备和采用类似技术的装置中所使用的光缆和光电混合缆,也适用于光纤单元、微管光纤单元等。
2方法H1:短路电流试验(适用于OPGW和OPAC)
2.1目的
本试验用于评定光纤复合架空地线(OPGW)在典型短路电流下的特性,或评定在吊线上的短路电流对附挂式光缆(OPAC)性能的影响。
2.2试样
2.2.1 OPGW 试验
2.2.1.1两 试样试验方法
用两个试样的典型装置见图1
两个至少长10m的试样,两端应用合适的金具固定。在试样A中,应把一个或多个热电耦插到光单元的表面上,监测光单元温度。在试样B中,应把一个或多个热电耦贴在OPGW的金属线上,监测OPGW温度。应使用连接到试样B的受试光纤各端的光源和光功率计,监测光纤衰减变化。光纤的受试长度应至少为100m(当光纤长度少于100m时,应将光纤串接起来,来满足受试光纤长度受试)。
2.2.1.2单 试样试验方法
至少长10 m的试样应在两端用合适的金具固定。应把一个或多个热电耦穿过OPGW的绞层插到光单元表面上,监测光单元温度。应把一个或多个热电耦贴在OPGW的金属线上,监测OPGW温度。应使用连接到受试光纤各端的光源和光功率计,监测光纤衰减变化。光纤的受试长度应至少为100 m(当光纤长度少于100 m时,应将光纤串接起来,来满足受试光纤长度)。
