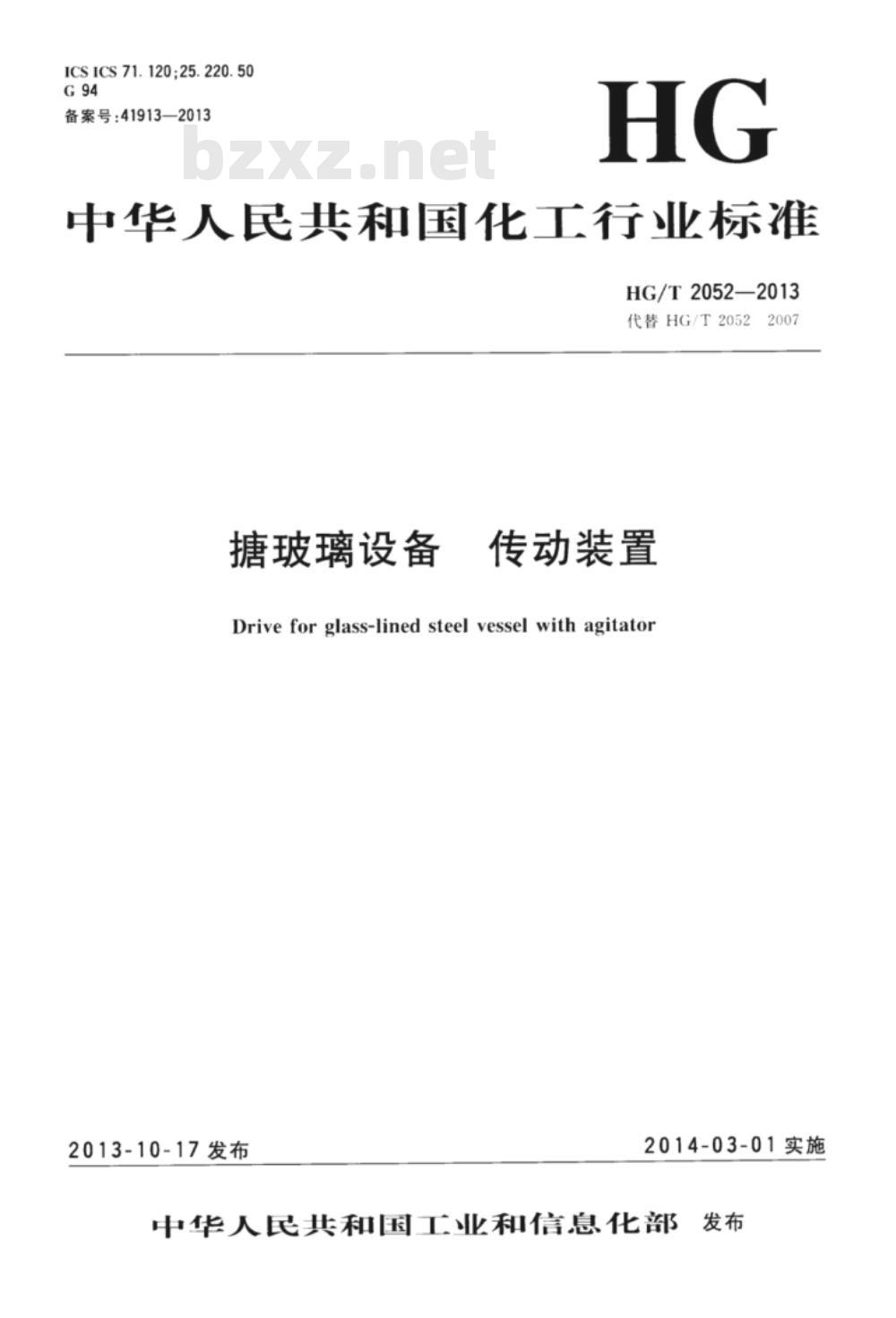

【HG化工标准】 代替 HG/T 2052-2007 搪玻璃设备传动装置

HG/T 2052-2013.Drive for glass-lined steel vessel with agitator.

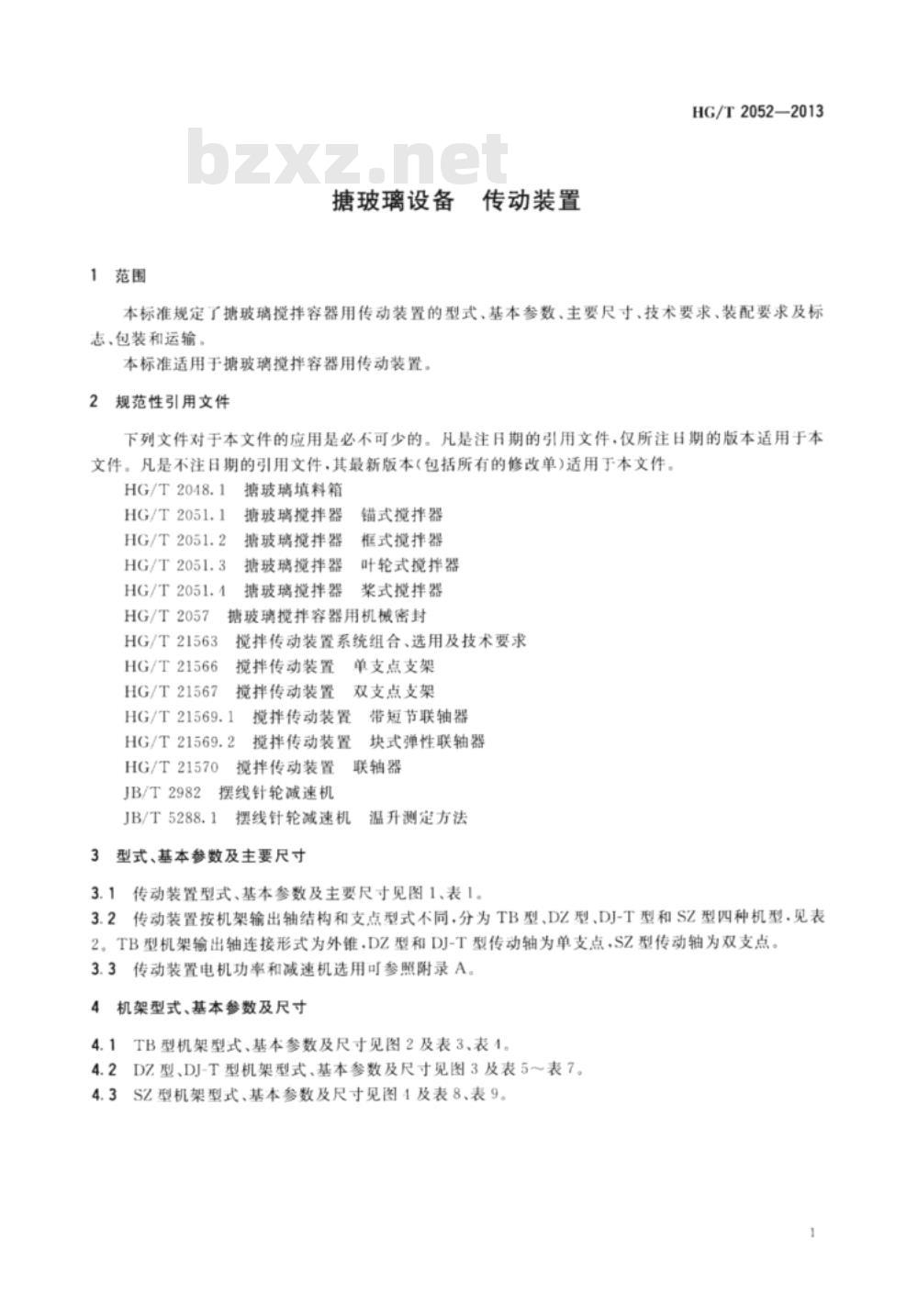

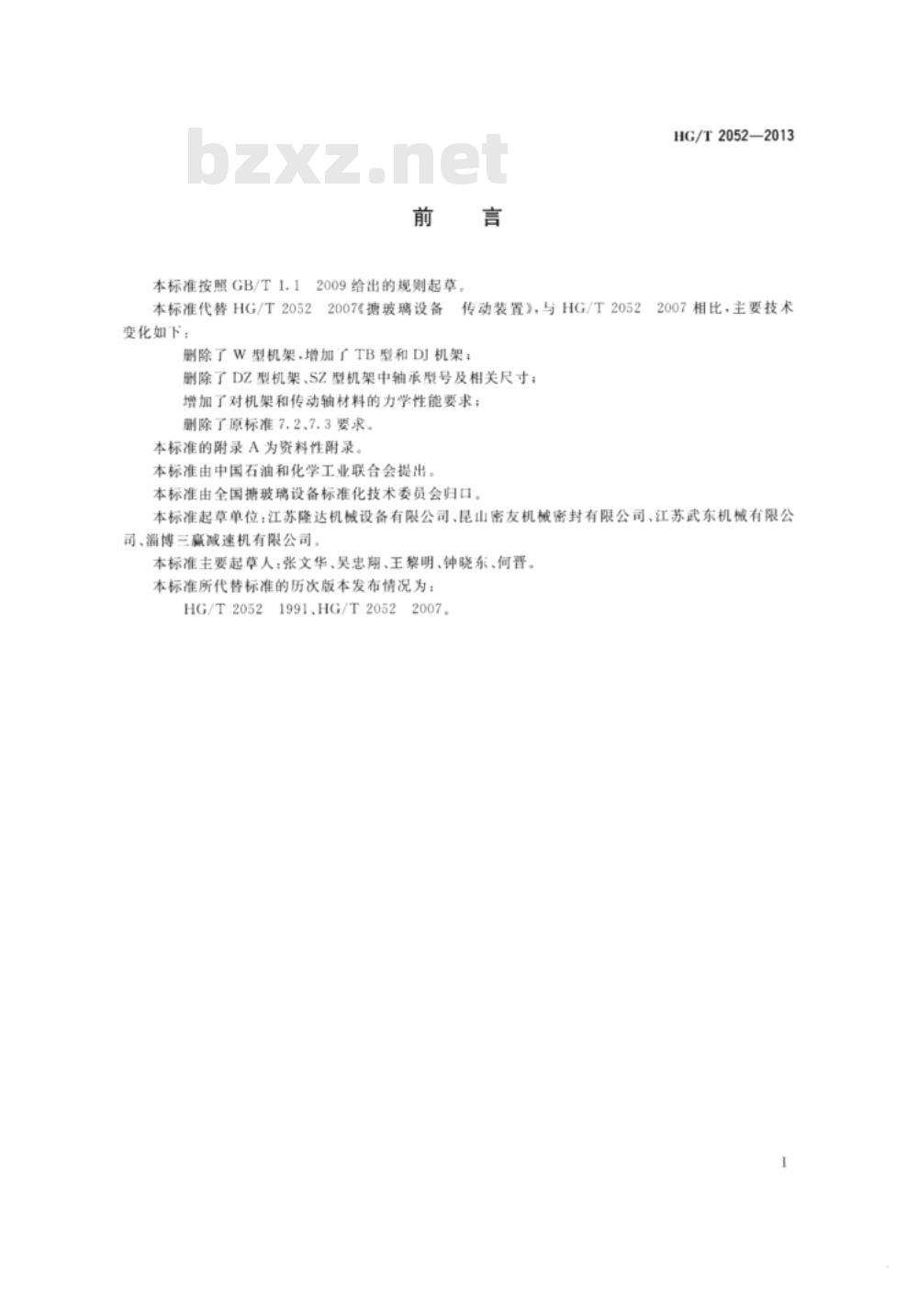

1范围
HG/T 2052规定了搪玻璃搅拌容器用传动装置的型式、基本参数、主要尺寸、技术要求、装配要求及标志、包装和运输。
HG/T 2052适用于搪玻璃搅拌容器用传动装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅所注H期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
HG/T 2048. 1搪玻璃填料箱
HG/T 2051.1搪玻璃搅拌器锚式搅拌器
HG/T 2051.2搪玻璃搅拌器框式搅拌器
HG/T 2051.3搪玻璃搅拌器叶轮式搅拌器
HG/T 2051.4搪玻璃搅拌器桨式搅拌器
HG/T 2057搪玻 璃搅拌容器用机械密封
HG/T 21563搅拌传动装置系统组合、选用及技术要求
HG/T 21566搅拌传动装置单支点支架
HG/T 21567搅拌传动装置双支点支架
HG/T 21569.1搅拌传动装置带短节联轴器
HG/T 21569.2搅拌传动装置块式弹性联轴器
HG/T 21570搅拌传动装置联轴器
JB/T 2982 摆线针轮减速机
JB/T 5288.1 摆线针轮减速机温升测定方法
3型式、基本参数及主要尺寸

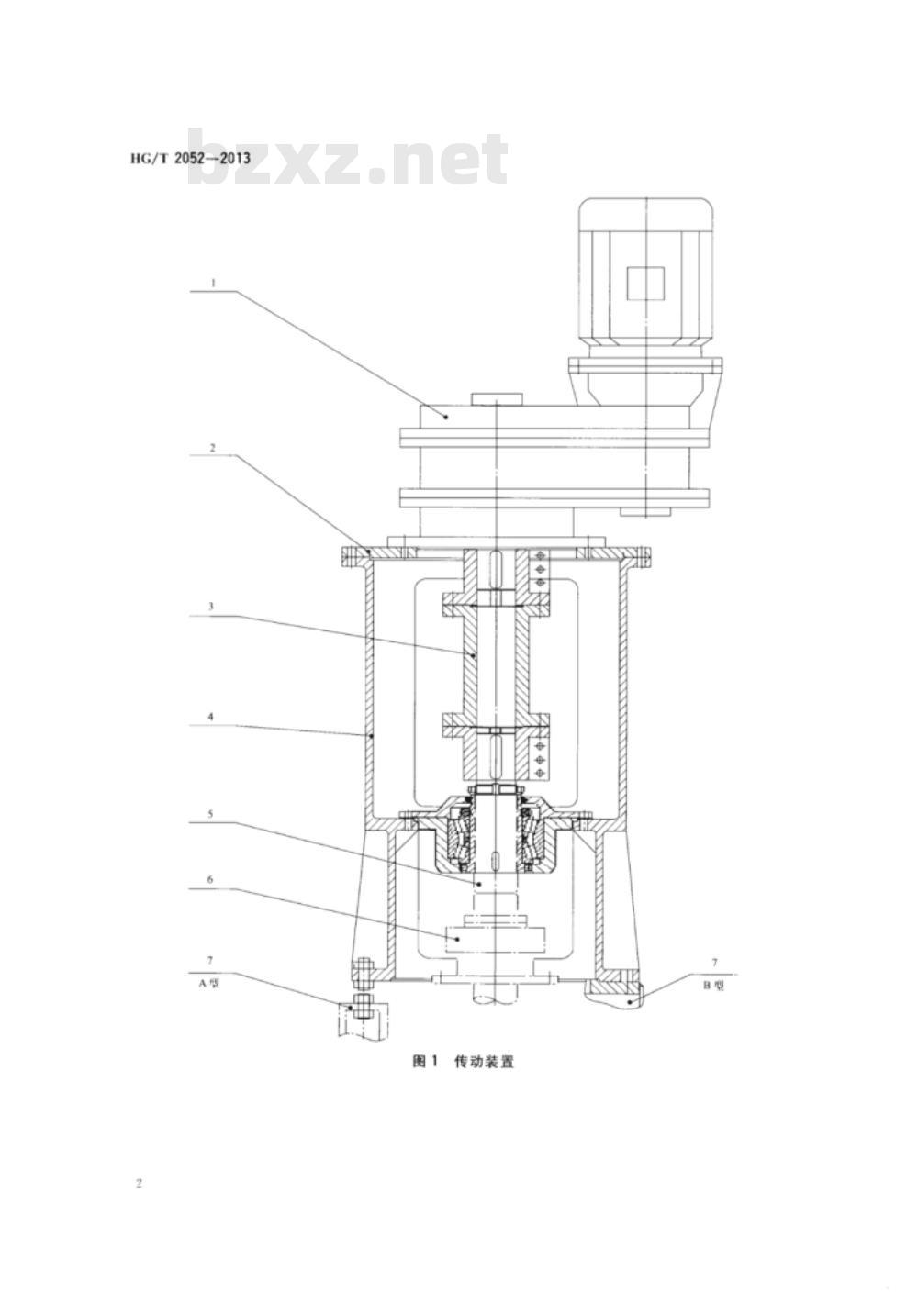

3.1传动装置型式、基本参数及主要尺寸见图1、表1。

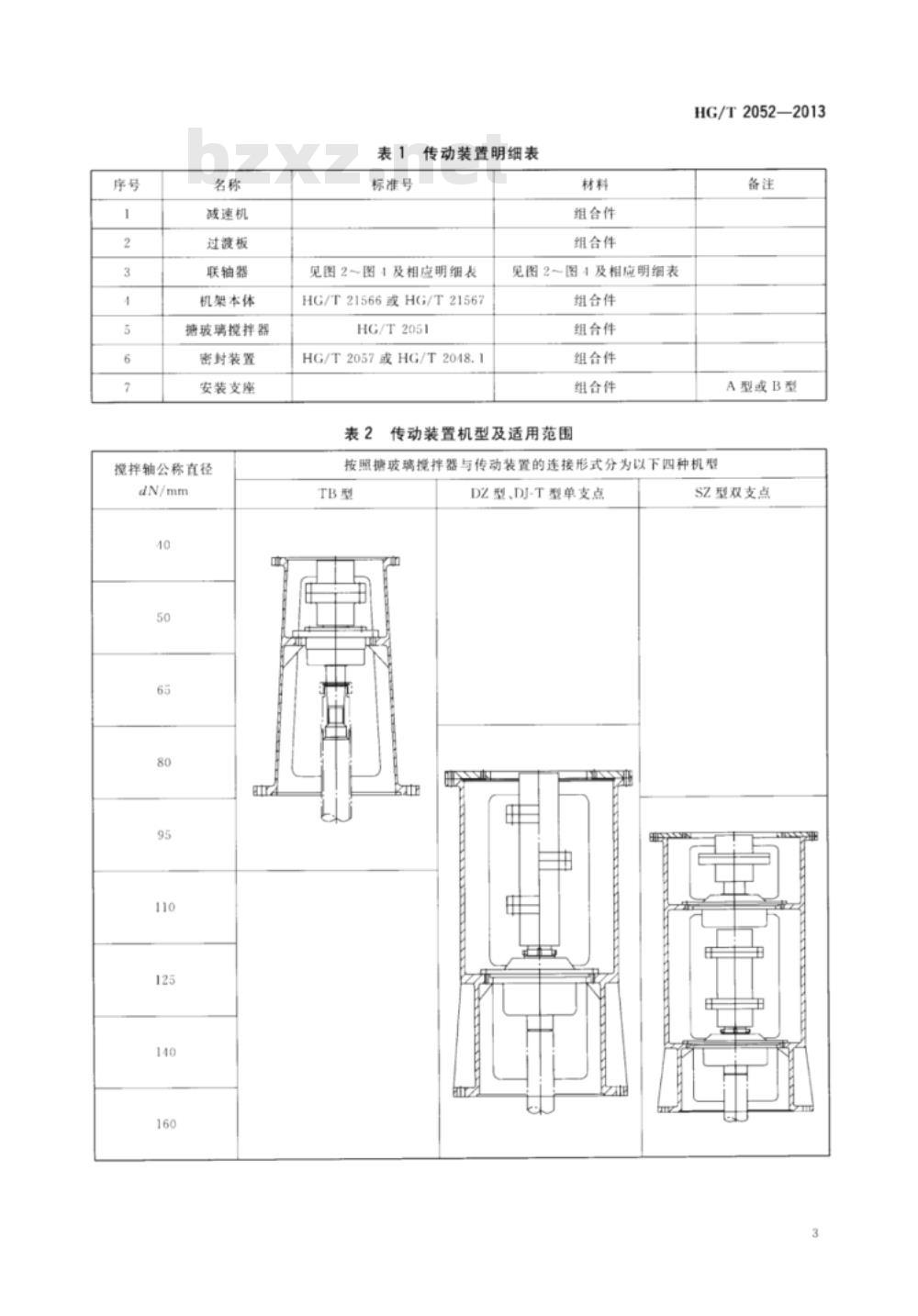

3.2 传动装置按机架输出轴结构和支点型式不同.分为TB型.DZ型.DJ-T型和SZ型四种机型.见表2。TB型机架输出轴连接形式为外锥.DZ型和DJ-T型传动轴为单支点.SZ型传动轴为双支点。
3.3传动装置电机功率和减速机选用叮参照附录A.
