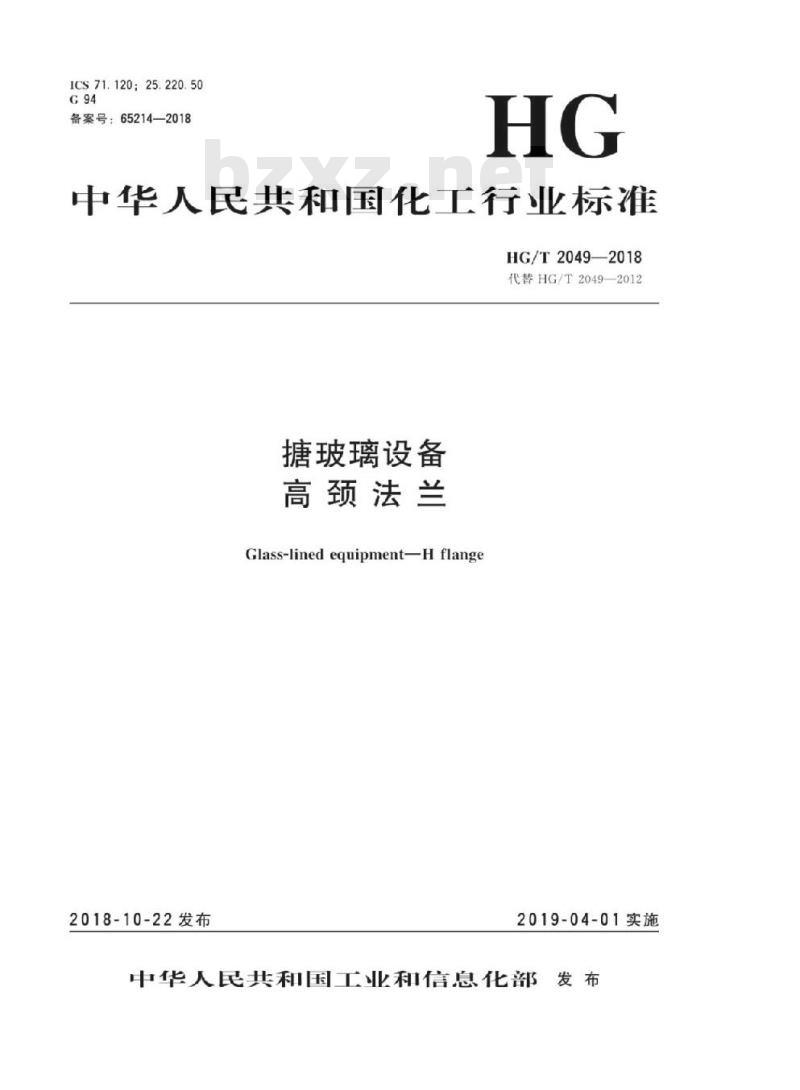

【HG化工标准】 代替 HG/T 2049-2012 搪玻璃设备高颈法兰

HG/T 2049-2018.Glass-lined equipment-H flange.

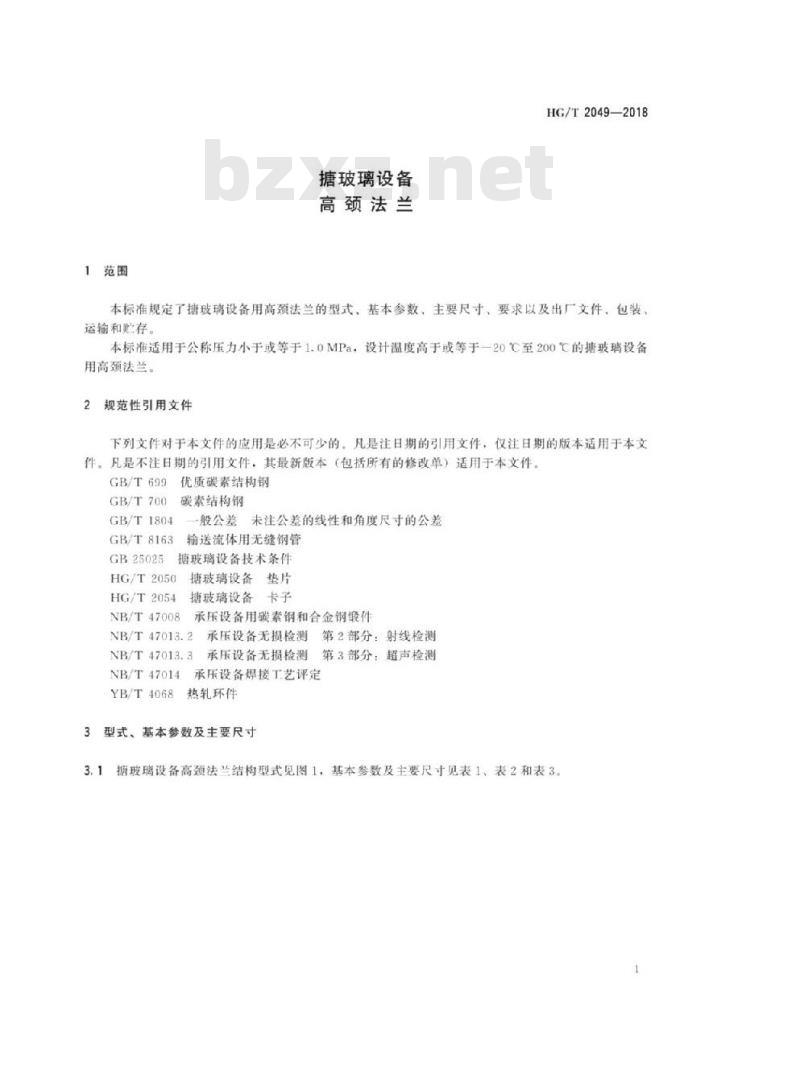

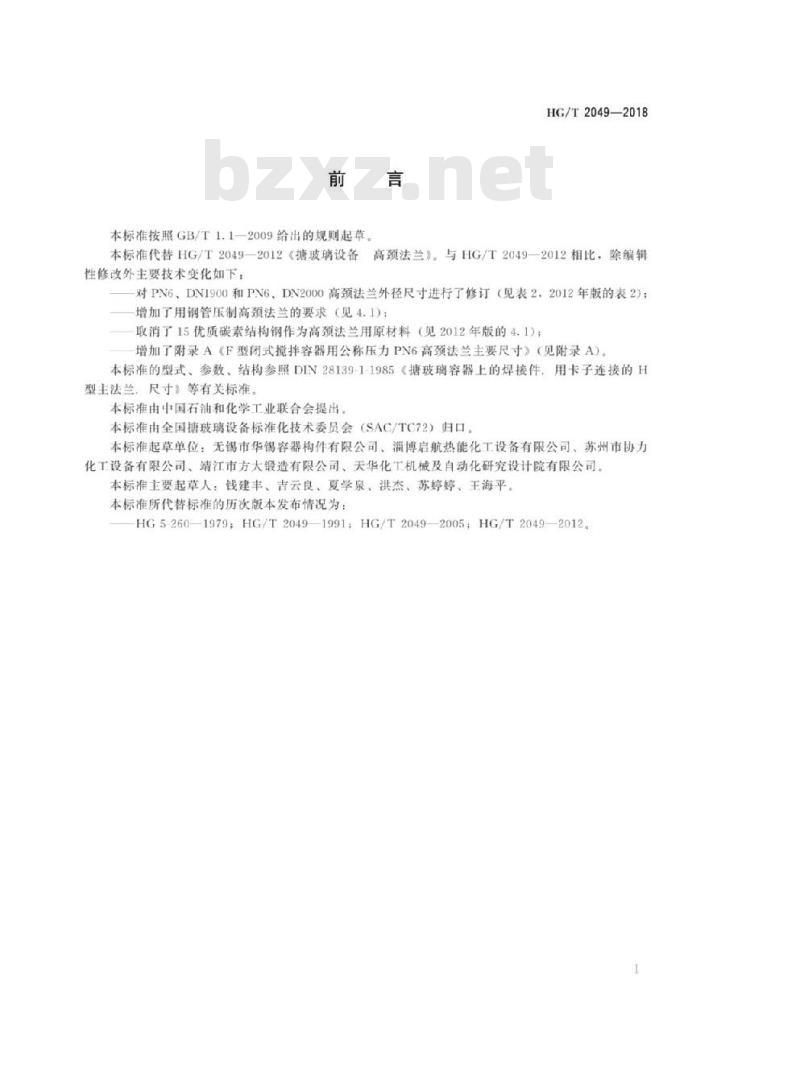

1范围
HG/T 2049规定了搪玻璃设备用高颈法兰的型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2049适用于公称压力小于或等于1.0MPa，设计温度高于或等于- 20 C至200 C的搪玻璃设备用高颈法兰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 699优质碳素结构钢
GB/T 700碳素结 构钢
GB/T 1804一般公差未注公 差的线性和角度尺寸的公差
GB/T 8163输 送流体用无缝钢管
GB 25025搪玻璃设备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2054搪玻璃设备卡 子
NB/T 47008承压设备用碳素钢和合金钢锻件
NB/T 47013.2承压设备无损检测 第2 部分:射线检测
NB/T 47013.3承压设备无损检测 第3 部分:超声检测
NB/T 47014承压设 备焊接工艺评定
YB/T 4068热轧环件
3型式、基本参数及主要尺寸

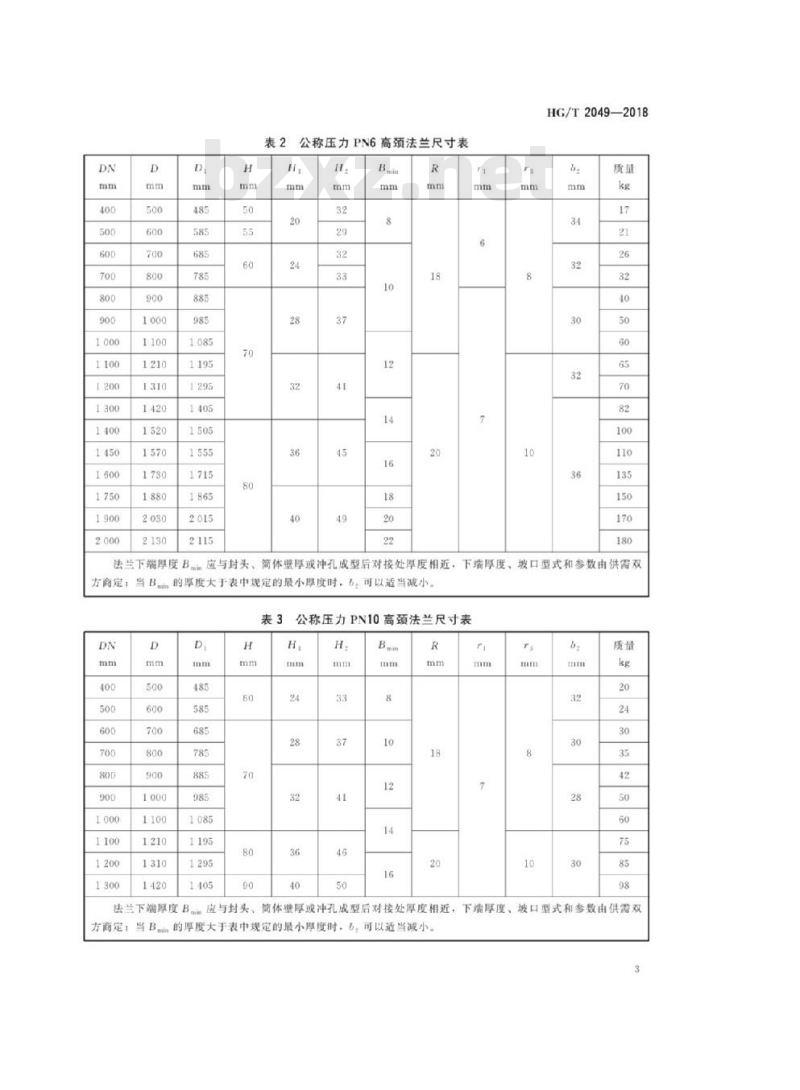

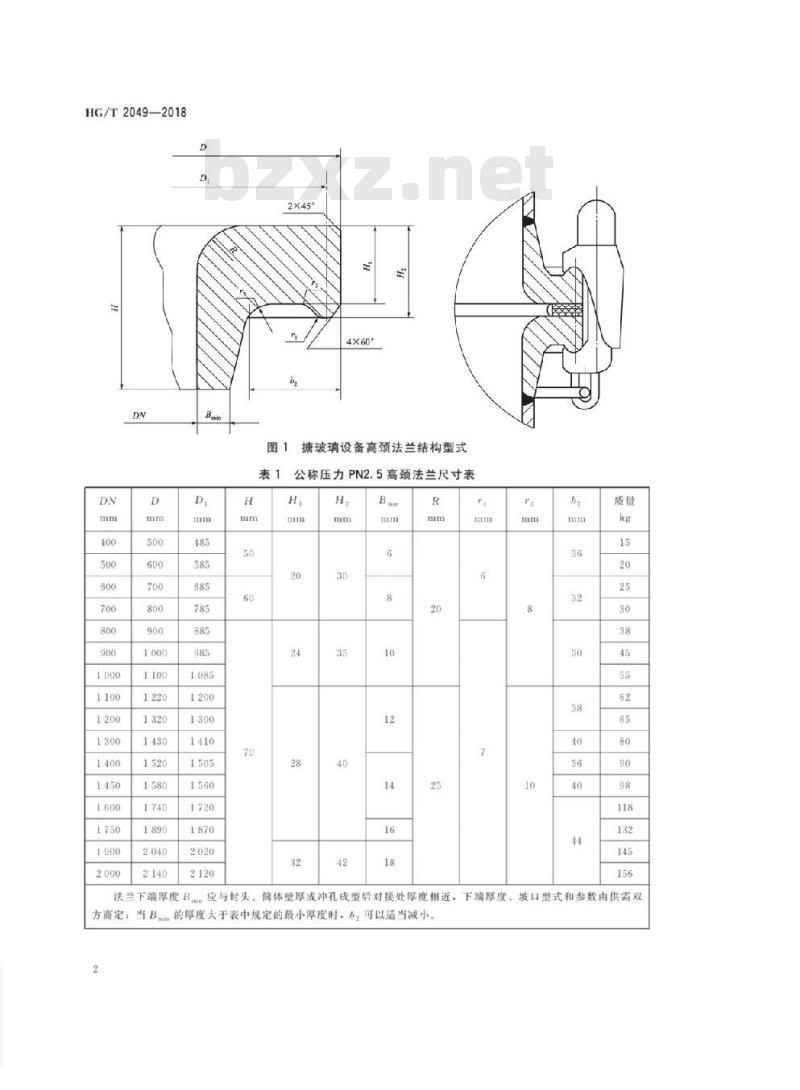

3.1搪玻璃设备高颈法兰结构型式见图1,基本参数及主要尺寸见表1.表2和表3。.
4要求
4.1制造 高颈法兰的钢材和焊接材料的化学成分与力学性能应符合GB 25025的要求;采用10、20无缝钢管压制时还应符合GB/T 8163的要求;采用Q235B或Q235C系列材料时还应符合GB/T 700的要求;采用10优质碳素结构钢材料时还应符合GB/T 699的要求;采用10热轧环形件时还应符合
YB/T 4068的要求;采用20碳素钢锻件时还应符合NB/T 47008中II级锻件的要求。
4.2高颈法兰不得有折叠、分层、裂纹及降低法兰强度和连接可靠性的其他缺陷。
4.3除规定外， 加工面未注公差尺寸的精度等级应符合GB/T 1804 规定的m级要求。
4.4高颈法兰的高度 H值允差为土0.5mm。
