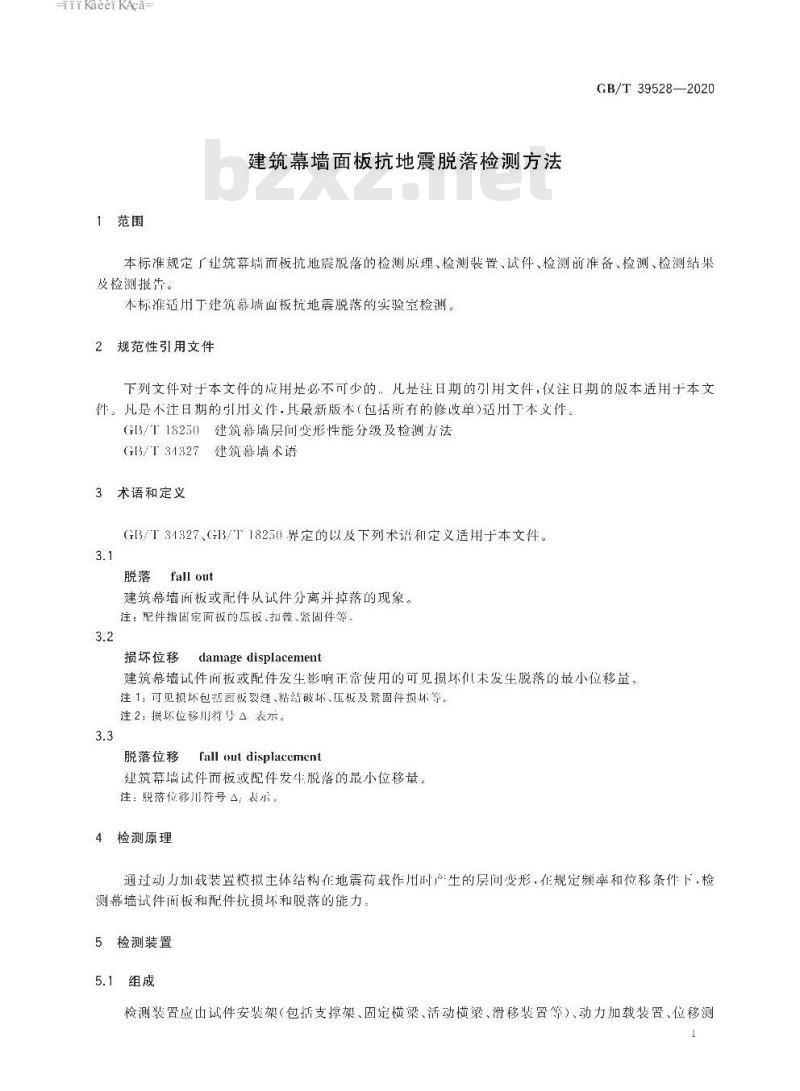

【GB国家标准】 建筑幕墙面板抗地震脱落检测方法

GB/T 39528-2020.Test method for determining the seismic drift causing the panels fallout from curtain wall system.
GB/T 39528规定了建筑幕墙面板抗地震脱落的检测原理.检测裝置、试件、检测前准备、检测、检测结果及检测报告。
GB/T 39528适用于建筑幕墙面板抗地霞脱落的实验室检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18250建筑幕墙层间变形性能分级及检测方法
GB/T 34327建 筑幕墙术语
3术语和定义
GB/T 34327、GB/T 18250界定的以及下列术语和定义适用于本文件。
3.1
脱落 fall out
建筑幕墙面板或配件从试件分离并掉落的现象。
注:配件指固定面板的压板.扣盖.紧固件等。
3.2
损坏位移 damage displacement
建筑幕墙试件面板或配件发生影响正常使用的可见损坏但未发生脱落的最小位移量。
注1:可见损坏包括面板裂縫、粘结破坏、压板及紧固件损坏等。
3.3
脱落位移 fall out displacement
建筑幕墙试件面板或配件发生脱落的最小位移量。
4检测原理
通过动力加载装置模拟主体结构在地震荷载作用时产生的层间变形，在规定频率和位移条件下,检测幕墙试件面板和配件抗损坏和脱落的能力。
5检测装置
5.1 组成

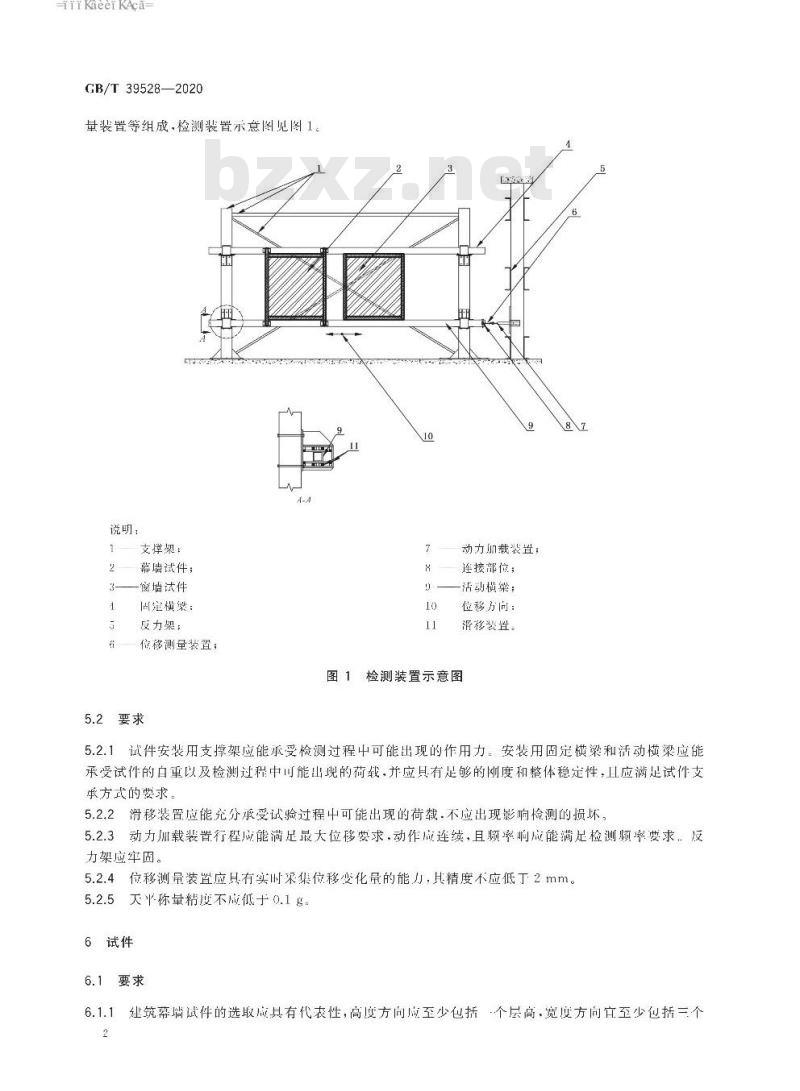

检测装置应由试件安装架(包括支撑架、固定横梁、活动横梁、滑移装置等)、动力加载装置、位移测量装置等组成.检测装置示意图见图1。
5.2 要求
5.2.1试件安装用支撑架应能承受检测过程中可能出现的作用力。安装用固定横梁和活动横梁应能承受试件的自重以及检测过程中可能出现的荷载，并应具有足够的刚度和整体稳定性，且应满足试件支承方式的要求。
