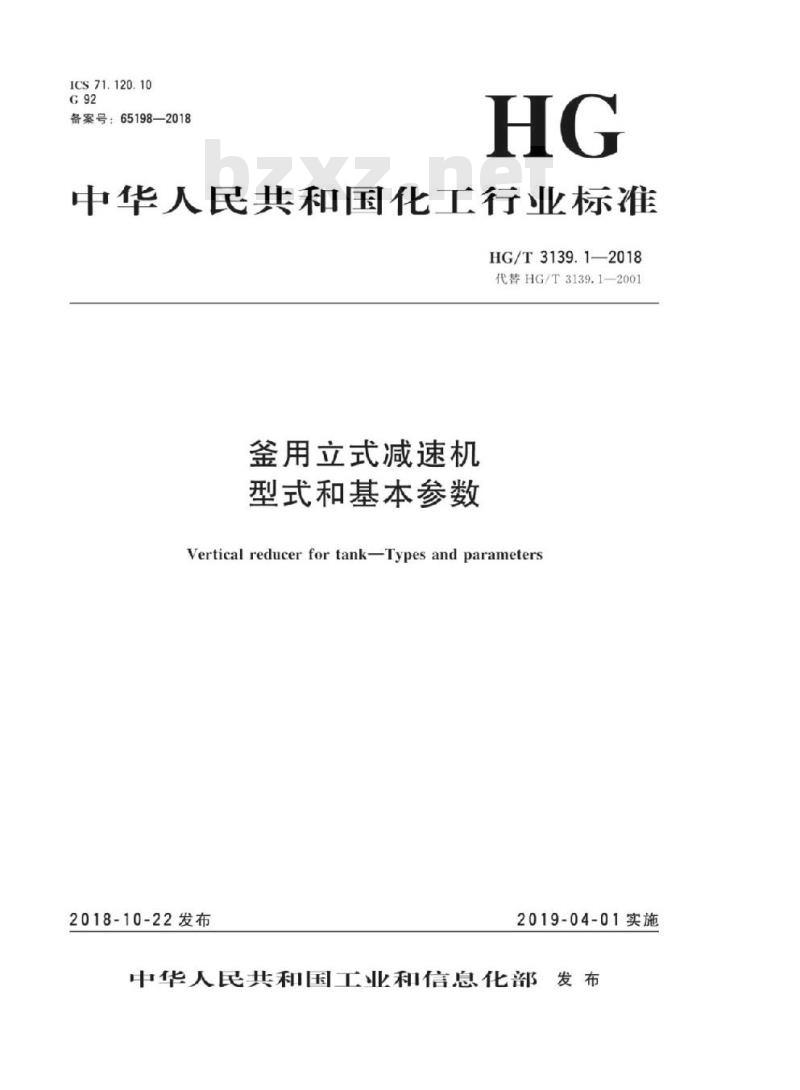

【HG化工标准】 代替 HG/T 3139. 1-2001 釜用立式减速机型式和基本参数

HG/T 3139. 1-2018.Vertical reducer for tank-Types and parameters.
1范围
HG/T 3139. 1的本部分规定了釜用立式减速机(以下简称“减速机”)的种类、类型代号及其型号和基本参数。
HG/T 3139. 1适用于输人功率范围为0.04kW~380kW的釜用立式减速机。
其他用途的立式减速机亦可参照采用HG/T 3139. 1。
2种类、类型代号及其型号
2.1 减速机种类、名称、类型代号与特性参数
釜用立式减速机种类、名称、类型代号与特性参数内容应符合表1的规定。
2.2减速机系列的命名
各类型减速机系列均以表1规定的类型代号命名。在表示系列名称时，应先用类型代号以表示该系列减速机的类型，如“LC系列圆柱齿轮减速机”等。
2.3减 速机的型号表示方法
2.3.1减速机的型号应由类型代号和特性参数组成，类型代号放在特性参数之前。为了表明减速机
的详细特点和规格，应加人相关符号或规格参数，以组成完整的型号。
2.3.2 型号表示方法的一般原则:
a)表示减速 机规格参数的每个数字段之间应用“”隔开;
b) 有关区别减速机结构型式、派生型式的表示符号允许插人到类型代号和特性参数之间依次排列;
c) 有关电动机型式选用的代号以及直连型、非直连型等表示符号一般加到类型代号之前，若由于表达式容易混淆或与相关规定有冲突，也可放在类型代号之后。
