【HG化工标准】 代替 HG/T 2781-2010 一氧化碳耐硫变换催化剂中钴钼含量的测定

HG/T 2781-2018.Determination of cobalt and molybdenum content in sulfur-tolerant carbon monoxide shift catalysts.

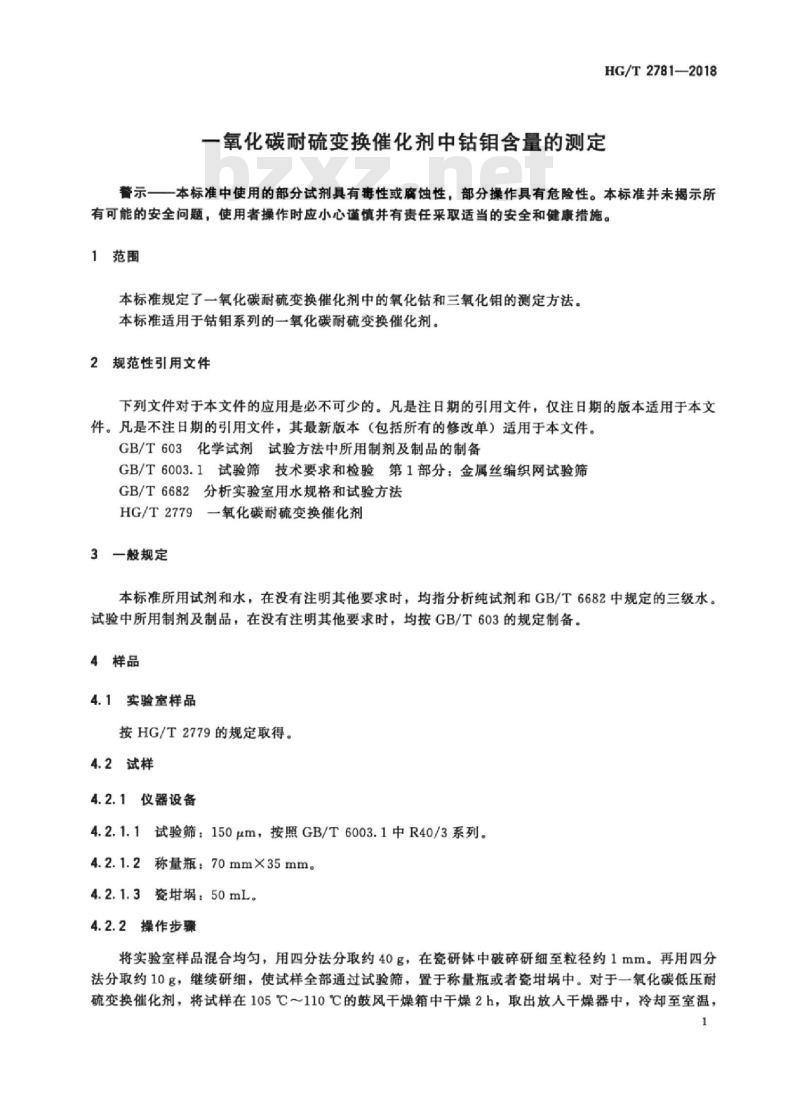

1范围
HG/T 2781规定了一氧化碳耐硫变换催化剂中的氧化钴和三氧化钼的测定方法。
HG/T 2781适用于钴钼系列的一氧化碳耐硫变換催化剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB/T 6003.1试验筛技术要求和检验 第1部分:金属丝编织网试验筛
GB/T 6682分析实验室用水规格和试验方法
HG/T 2779一氧化碳耐硫变换催化剂
3一般规定
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T 6682中规定的三级水。试验中所用制剂及制品，在没有注明其他要求时，均按GB/T 603的规定制备.
4样品
4.1实验室样品
按HG/T 2779的规定取得。
4.2试样
4.2.1仪器设备
4.2.1.1试验筛: 150 μm,按照GB/T 6003. 1中R40/3系列。
4.2. 1.2称量瓶: 70 mmX35 mm.
4.2.1.3瓷坩埚: 50 mL.
4.2.2操作步骤
将实验室样品混合均匀，用四分法分取约40g,在瓷研钵中破碎研细至粒径约1mm.再用四分法分取约10g,继续研细，使试样全部通过试验筛，置于称量瓶或者瓷坩埚中。对于一氧化碳低压耐硫变换催化剂，将试样在105℃~110℃的鼓风干燥箱中干燥2h,取出放人干燥器中，冷却至室温，

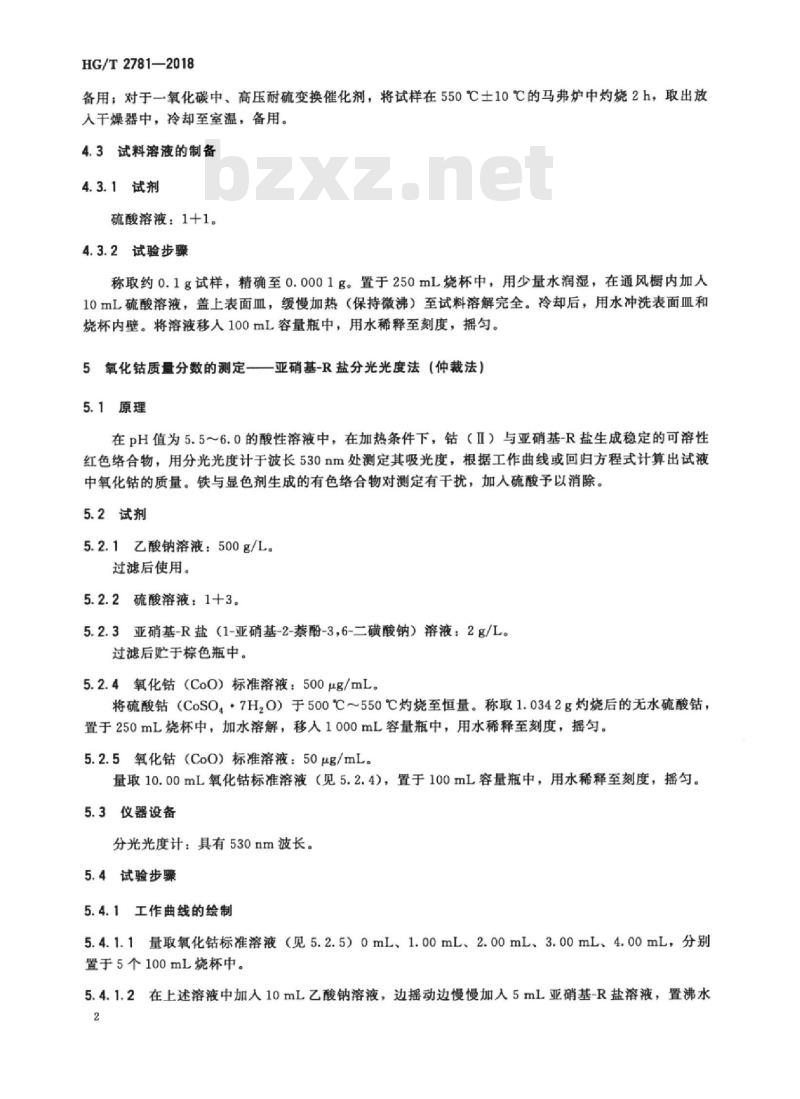

备用;对于一氧化碳中、高压耐硫变换催化剂，将试样在550 C士10 C的马弗炉中灼烧2h,取出放
人干燥器中，冷却至室温，备用。
