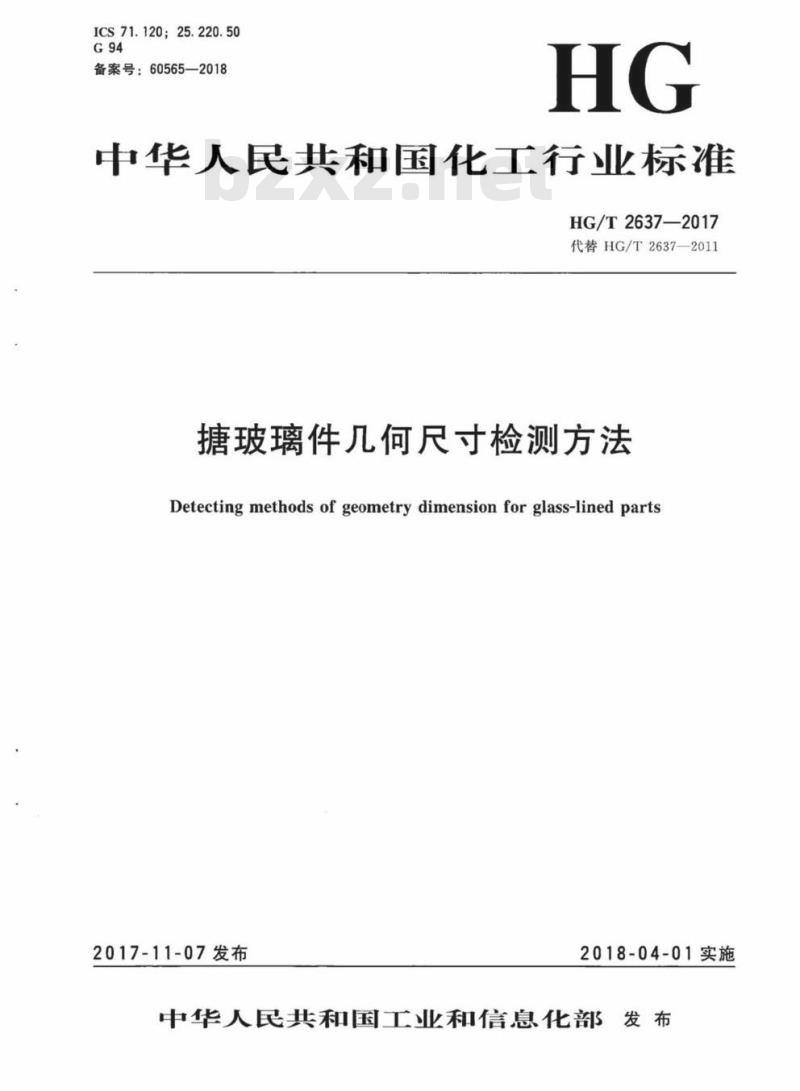

【HG化工标准】 代替 HG/T 2637-2011 搪玻璃件几何尺寸检测方法

HG/T 2637-2017.Detecting methods of geometry dimension for glass-lined parts.

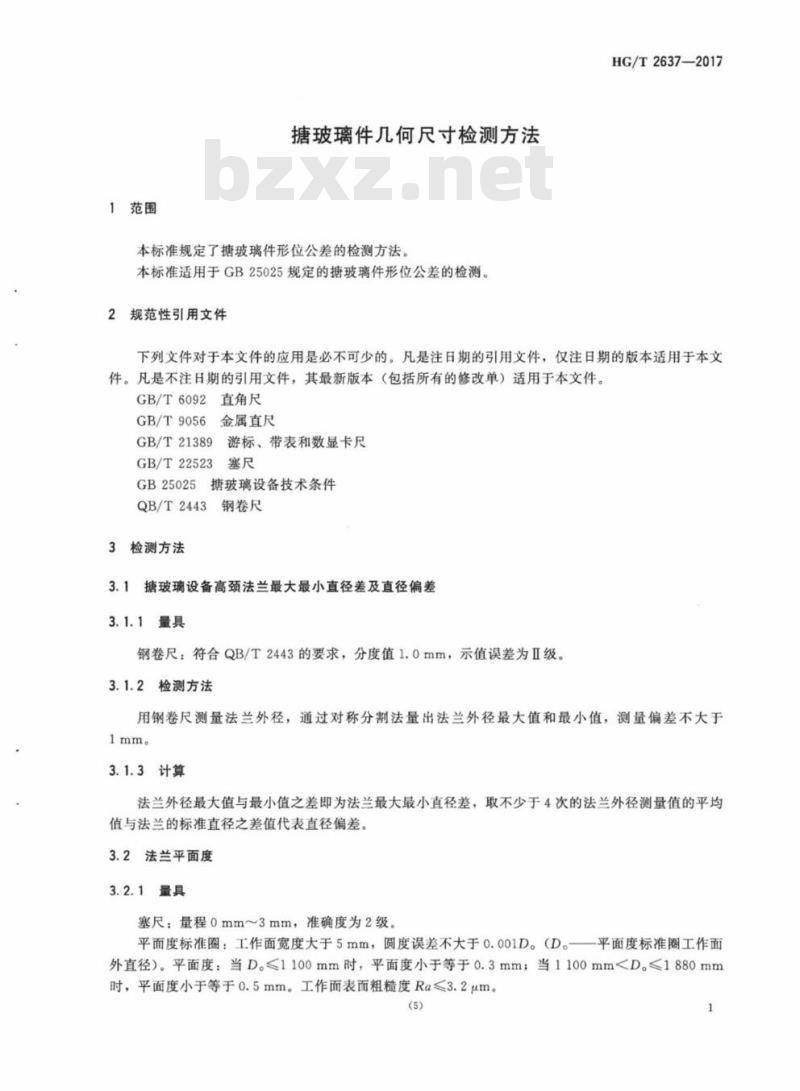

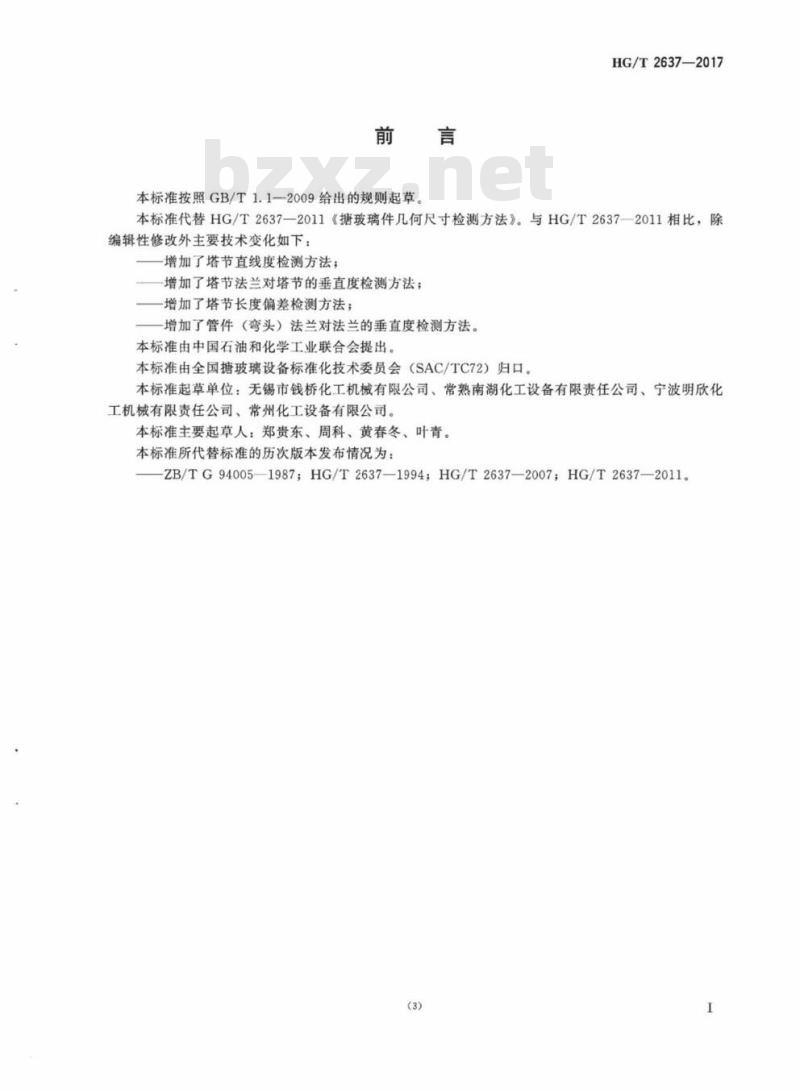

1范围
HG/T 2637规定了搪玻璃件形位公差的检测方法。
HG/T 2637适用于GB25025规定的搪玻璃件形位公差的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 6092直角尺
GB/T 9056金属直尺
GB/T 21389游标、带表和数显卡尺
GB/T 22523塞尺
GB 25025搪玻璃 设备技术条件
QB/T 2443钢卷尺
3检测方法
3.1搪玻璃设备高颈法兰最大最小直径差及直径偏差
3.1.1 量具
钢卷尺:符合QB/T 2443的要求，分度值1.0 mm,示值误差为II级。
3.1.2检测方法
用钢卷尺测量法兰外径，通过对称分割法量出法兰外径最大值和最小值，测量偏差不大于1mm。
3.1.3 计算
法兰外径最大值与最小值之差即为法兰最大最小直径差，取不少于4次的法兰外径测量值的平均值与法兰的标准直径之差值代表直径偏差。
3.2 法兰平面度
3.2.1 量具
塞尺:量程0mm~3mm，准确度为2级。
平面度标准圈:工作面宽度大于5mm,圆度误差不大于0. 001D。(D。-平 面度标准圈工作面外直径)。平面度:当D。≤1 100 mm时，平面度小于等于0.3mm;当1 100 mm<D。≤1 880 mm时，平面度小于等于0. 5 mm。工作面表面粗糙度Ra≤3. 2μm。
