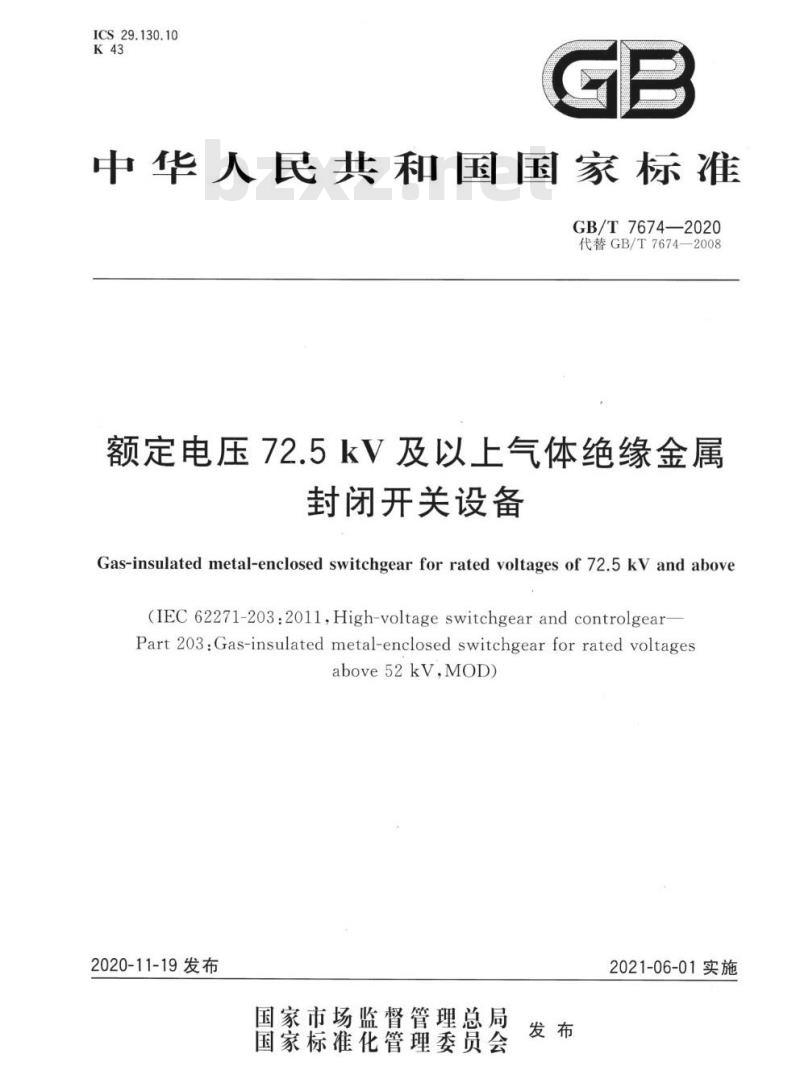

【GB国家标准】 额定电压72.5 kV及以上气体绝缘金属封闭开关设备

GB/T 7674-2020.Gas-insulated metal-enclosed switchgear for rated voltages of 72.5 kV and above.
1范围
GB/T 7674规定了气体绝缘金属封闭开关设备的术语和定义、正常和特殊使用条件、额定值、设计与结构、型式试验、出厂试验及选用导则等的相关要求。
GB/T 7674适用于额定电压72.5kV及以上额定频率50Hz的户内和户外安装的气体绝缘金属封闭开关设备(以下简称“GIS”或“开关设备”),其绝缘的获得至少部分通过绝缘气体而不是处于大气压力下的空气。
本标准涵盖的气体绝缘金属封闭开关设备由可直接连接在一起的独立元件构成,且这些元件只能按这种方式运行。
根据需要,本标准对适用于构成GIS的各个独立元件的相关标准进行了完善和补充。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1985-2014高压交流隔离开关和接地开关(IEC 62271-102:2001 + A1 :2011 ,MOD)
GB/T 2423.17-2008 电工电子产 品环境试验第2 部分:试验方法试验 Ka:盐雾(IEC 60068-2-11:1981,IDT)
GB/T 3785.1电声学声级计第1部分:规范(GB/T 3785.1-2010,IEC 61672-1 :2002 ,IDT)
GB/T 3785.2电声学声级计第2部分:型式评价试验(GB/T 3785.2-2010,IEC 61672-2:2003,IDT)
GB/T 4109-2008交流电压高于 1 000 V的绝缘管套(IEC 60137 :2008 , MOD)
GB/T 7354高 电压试验技术局 部放电测量(GB/T 7354-2018 , IEC 60270 : 2000 , MOD)
GB/T 8905六 氟化硫电气设备中气体管理和检测导则(GB/T 8905-2012, IEC 60480: 2004,MOD)
