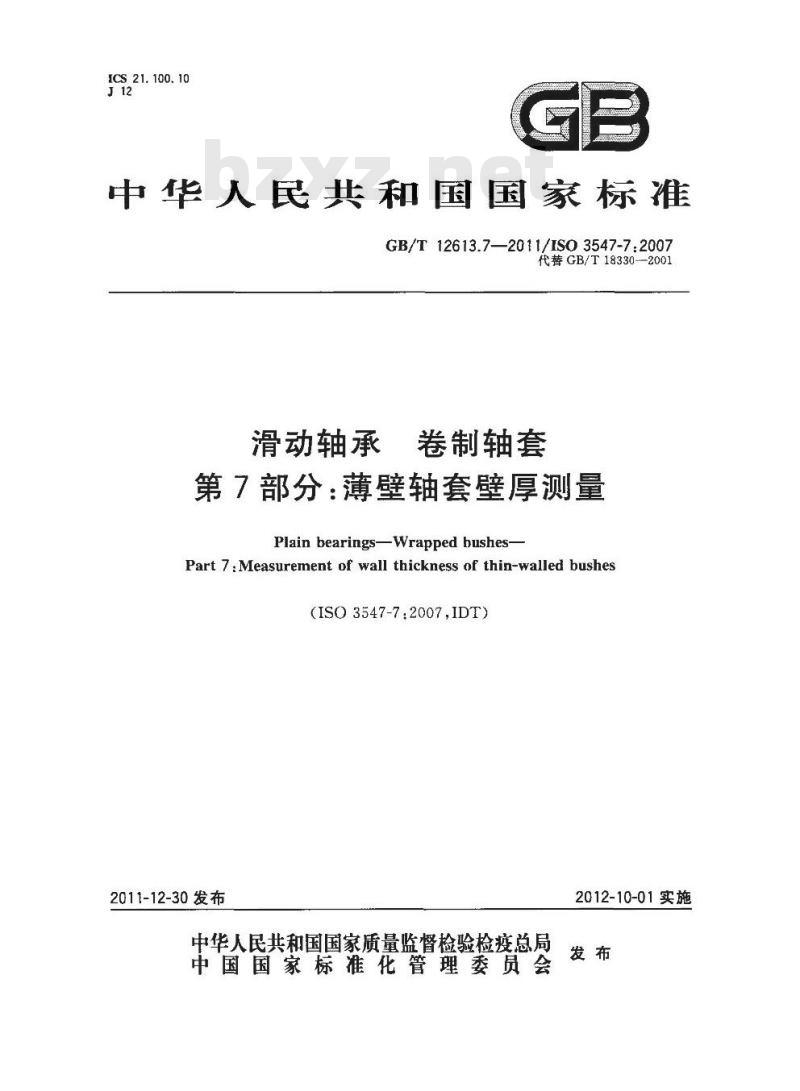

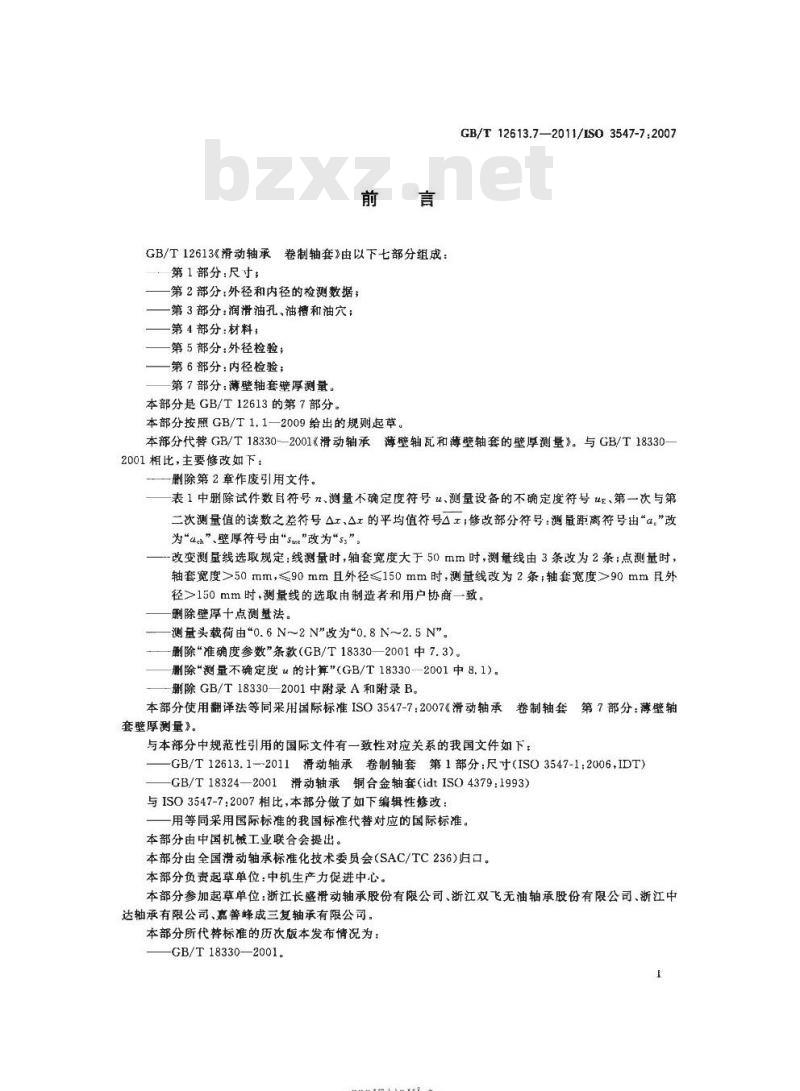

【GB国家标准】 滑动轴承 卷制轴套第7部分:薄壁轴套壁厚测量

GB/T 12613.7-2011.Plain bearings一Wrapped bushes-Part 7 : Measurement of wall thickness of thin-walled bushes.

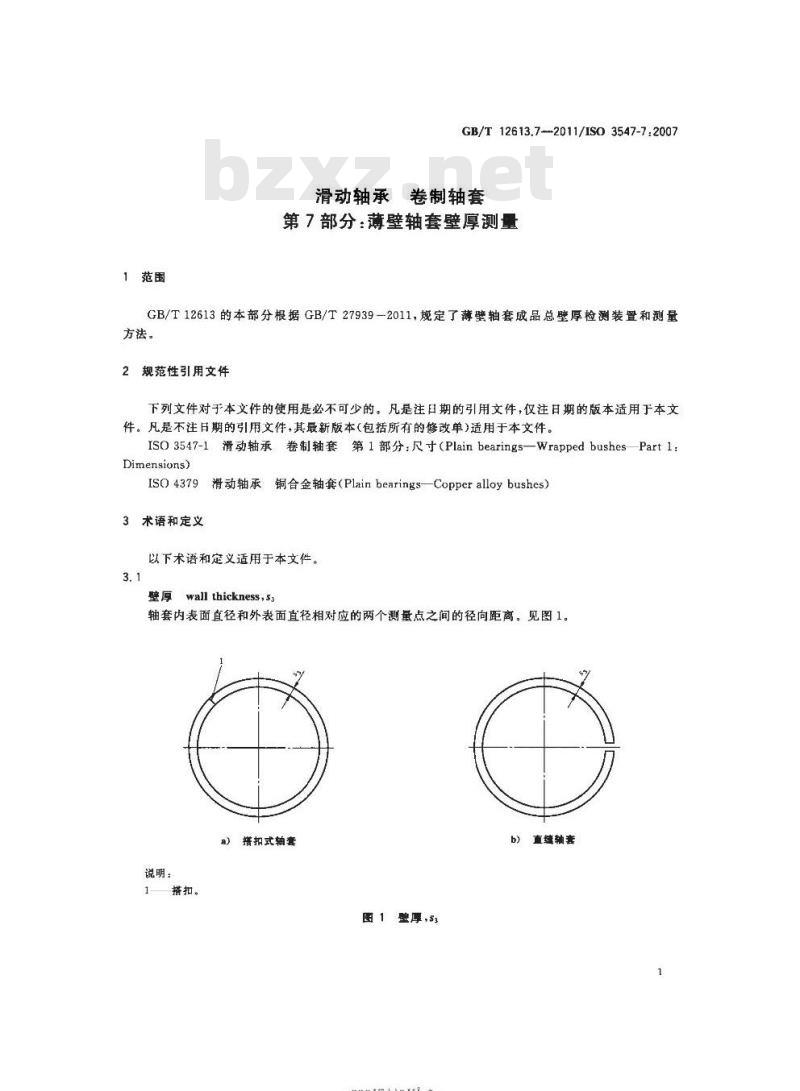

1范围
GB/T 12613.7根据GB/T 27939-2011,规定 了薄壁轴套成品总壁厚检测装置和测量方法。
2规范性引用文件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 3547-1滑动轴承卷制轴套第1部分:尺寸( Plain bearings- Wrapped bushes-Part 1:Dimensions)
ISO 4379滑动轴承 铜合 金轴套(Plain bearings-Copper alloy bushes)
3术语和定义
以下术语和定义适用于本文件。
3.1
壁厚 wall thickness ,S3
轴套内表面直径和外表面直径相对应的两个测量点之间的径向距离。见图1。
5检验目的
本检验的目的是确保轴套壁厚和壁厚公差符合ISO3547-1和ISO4379的要求。如果需要采用本检验办法,产品标记中以S表示，见ISO 3547-1.
6检验方法
6.1 测量原理

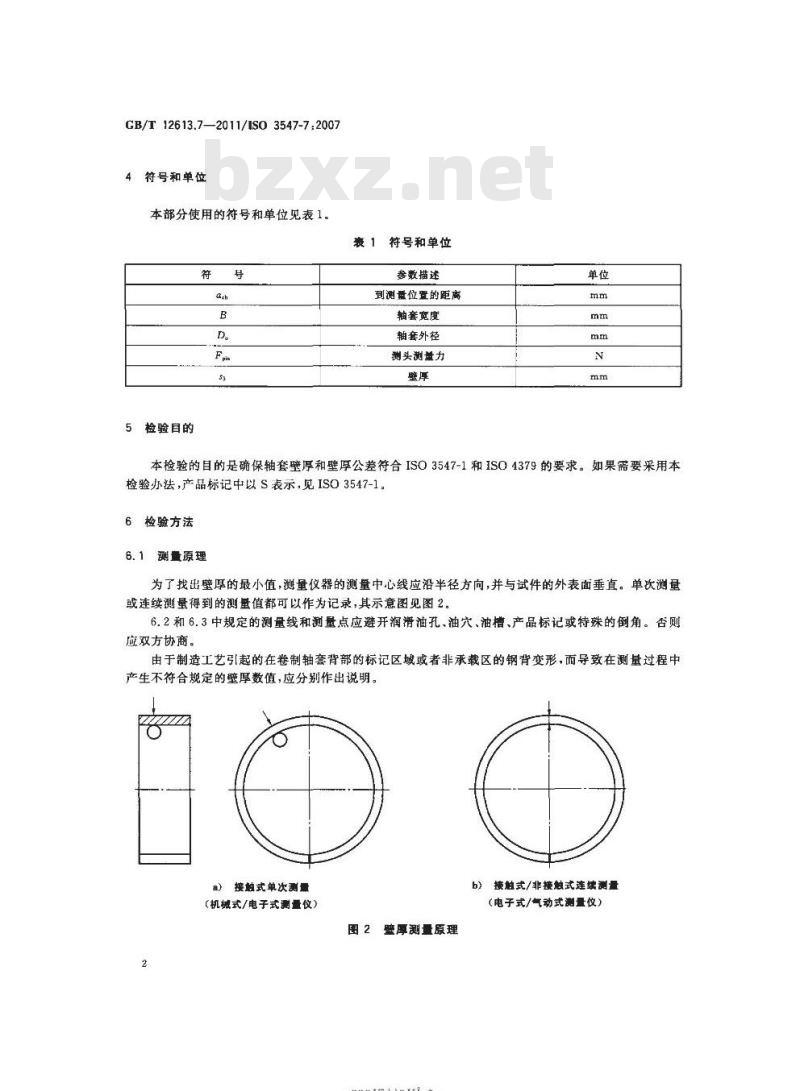

为了找出壁厚的最小值,测量仪器的测量中心线应沿半径方向,并与试件的外表面垂直。单次测量或连续测量得到的测量值都可以作为记录,其示意图见图2.

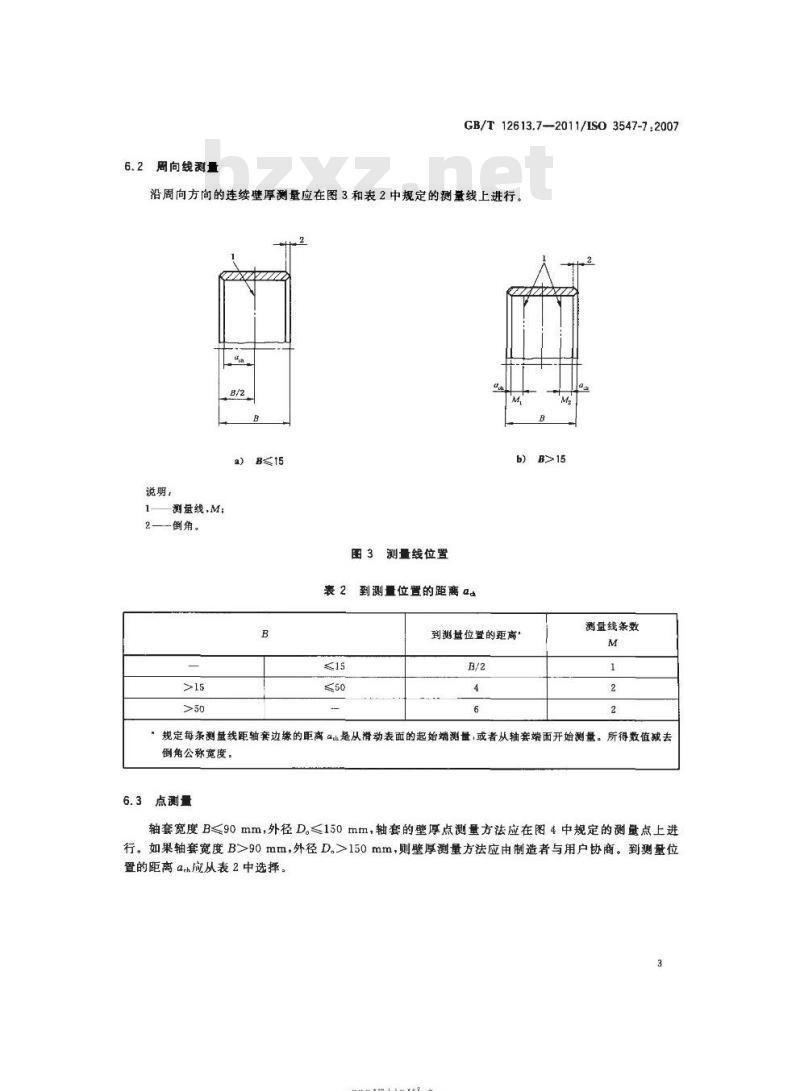

6.2和6.3中规定的测量线和测量点应避开润滑油孔、油穴、油槽、产品标记或特殊的倒角。否则应双方协商。
由于制造工艺引起的在卷制轴套背部的标记区域或者非承载区的钢背变形,而导致在测量过程中.产生不符合规定的壁厚数值,应分别作出说明。
