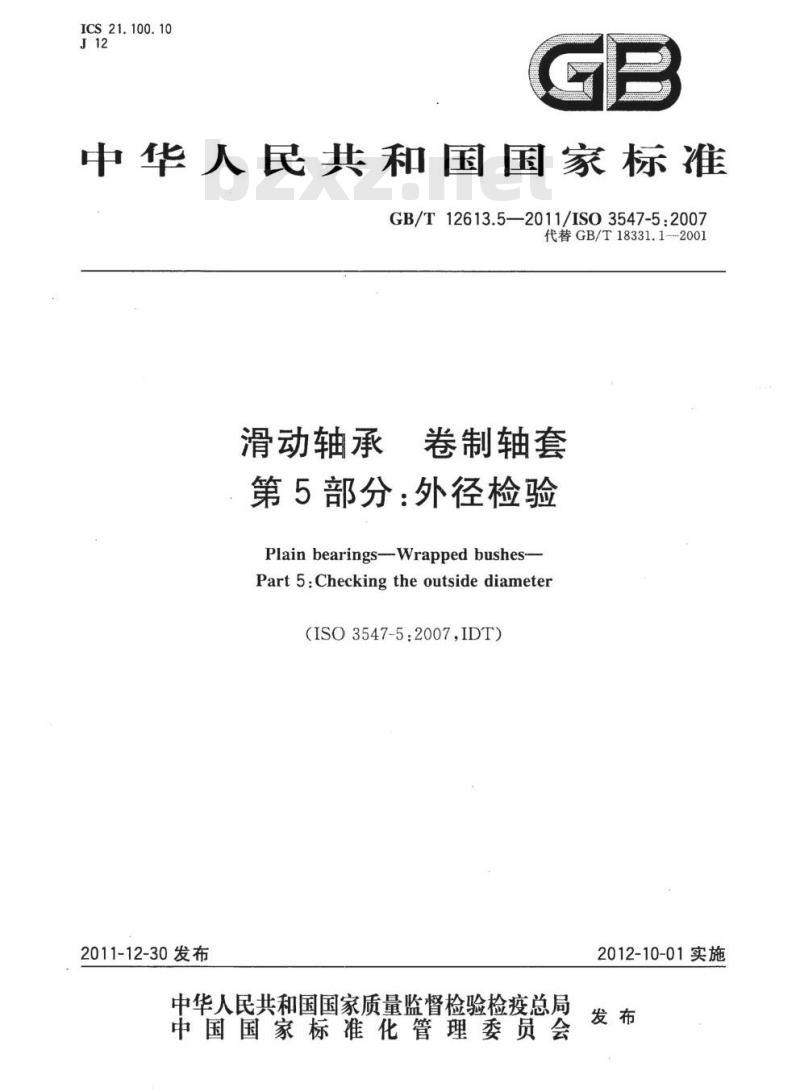

【GB国家标准】 滑动轴承 卷制轴套第5部分:外径检验

GB/T 12613.5-2011.Plain bearings- Wrapped bushes-Part 5 :Checking the outside diameter.

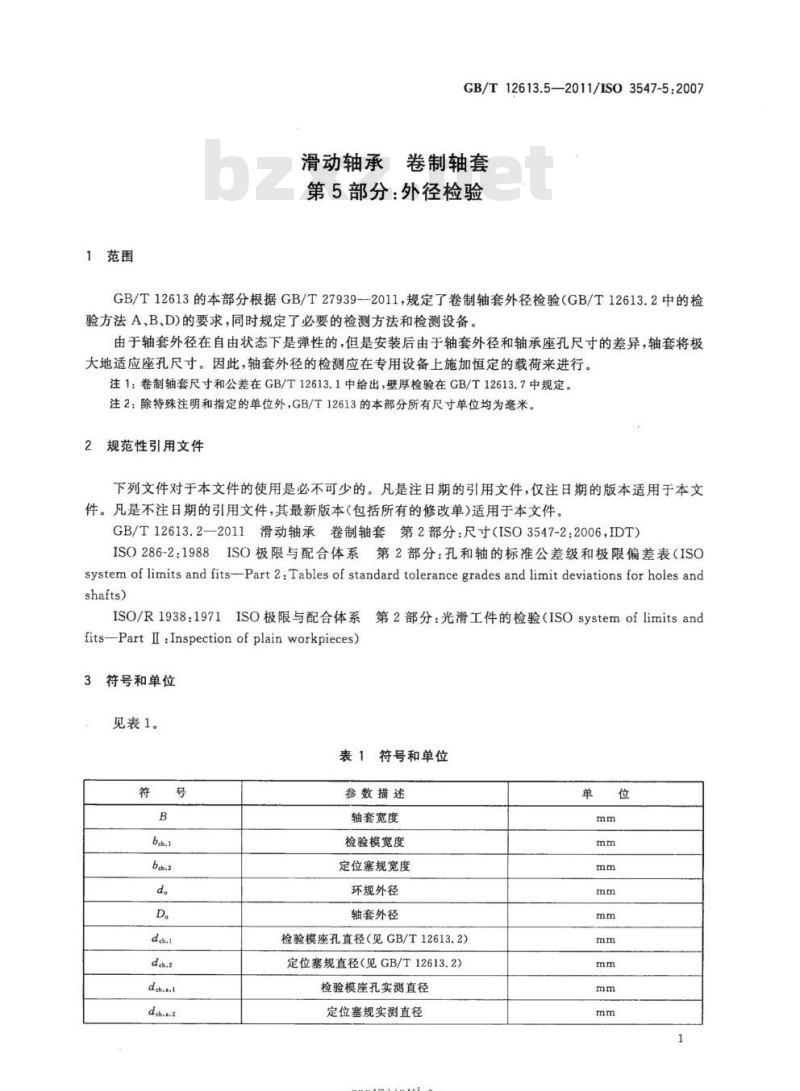

1范围
GB/T 12613.5根据GB/T 27939-2011 ,规定了卷制轴套外径检验(GB/T 12613. 2中的检验方法A.B.D)的要求,同时规定了必要的检测方法和检测设备。
由于轴套外径在自由状态下是弹性的,但是安装后由于轴套外径和轴承座孔尺寸的差异,轴套将极大地适应座孔尺寸。因此，轴套外径的检测应在专用设备上施加恒定的载荷来进行。
注1:卷制轴套尺寸和公差在GB/T 12613.1中给出,壁厚检验在GB/T 12613. 7中规定。
注2:除特殊注明和指定的单位外,GB/T12613的本部分所有尺寸单位均为毫米。
2规范性引用文 件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12613.2-2011 滑动轴承卷制轴套 第2 部分:尺寸(ISO 3547-2 : 2006,IDT)
ISO 286-2:1988 ISO 极限与配合体系第2 部分:孔和轴的标准公差级和极限偏差表(ISO system of limits and fits-Part 2:Tables of standard tolerance grades and limit deviations for holes and shafts)
ISO/R 1938:1971 ISO 极限与配合体系第2部分:光滑工件的检验(ISO system of limits and fits-Part I I:Inspection of plain workpieces)
