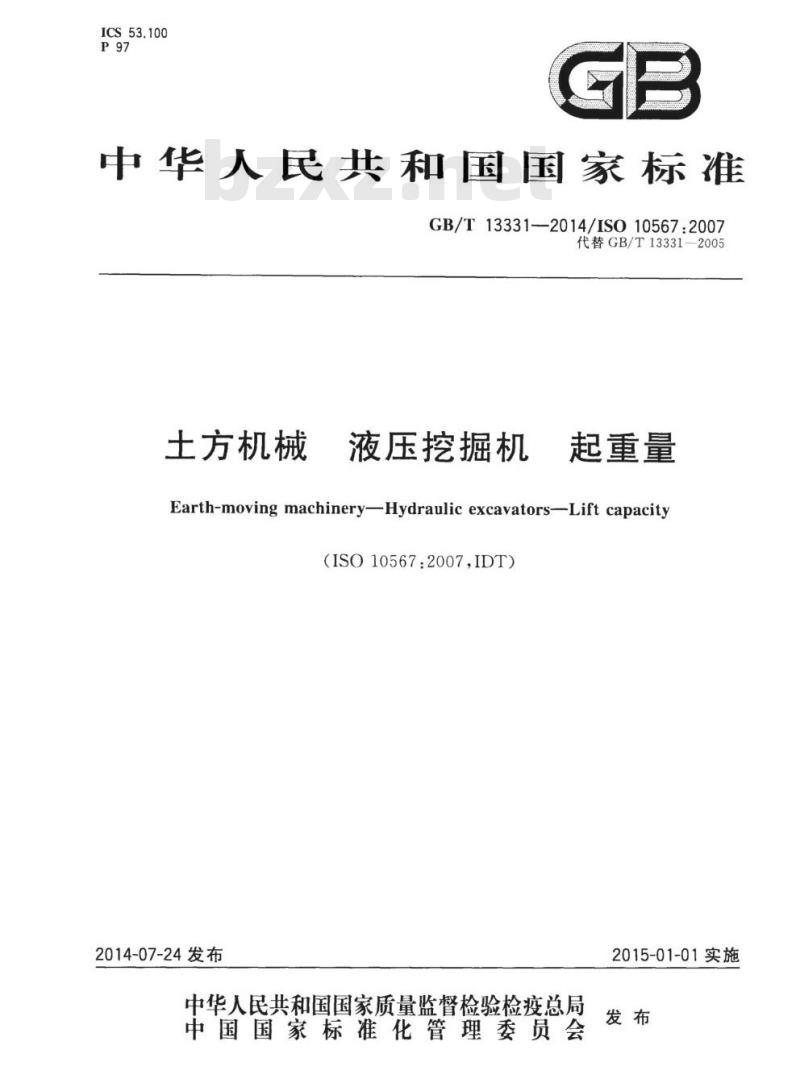

【GB国家标准】 土方机械 液压挖掘机 起重量

GB/T 13331-2014.Earth-moving machinery- Hydraulic excavators-Lift capacity.

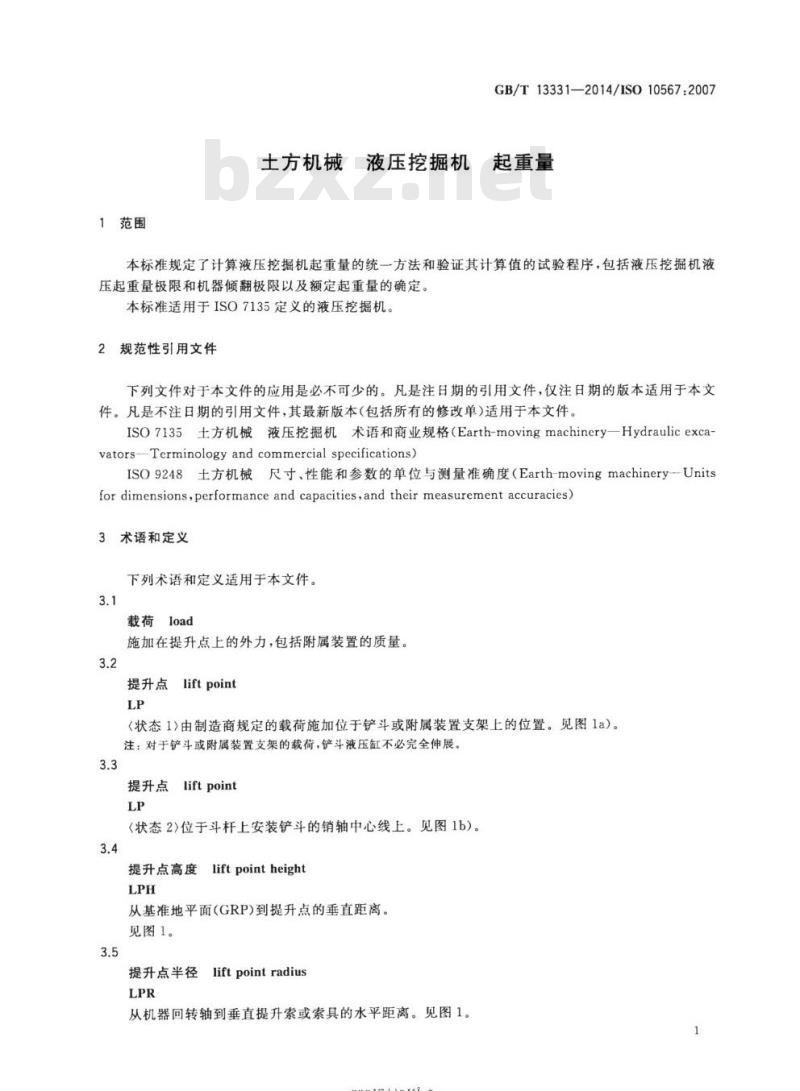

1范围
GB/T 13331规定了计算液压挖掘机起重量的统一方法和验证其计算值的试验程序,包括液压挖掘机液压起重量极限和机器倾翻极限以及额定起重量的确定.
GB/T 13331适用于ISO 7135定义的液压挖掘机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 7135土方机械液压挖掘机术 语和商业规格( Earth-moving machinery- Hydraulic excavators- Terminology and commercial specifications)
ISO 9248土方机械尺寸、性能和参数的单位与测量准确度(Earth-moving-machinery-Units for dimensions，performance and capacities , and their measurement accuracies)
3术语和定义
下列术语和定义适用于本文件。
3.1
载荷 load
施加在提升点上的外力,包括附属装置的质量。
3.2
提升点 lift point
LP

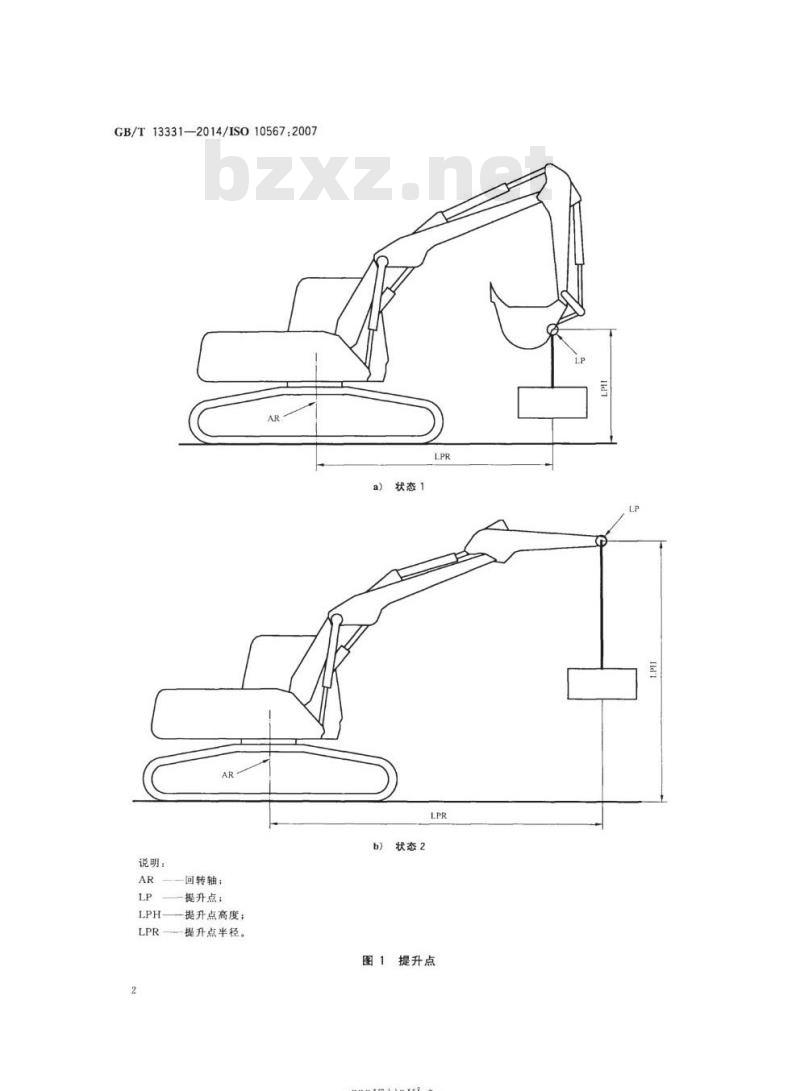

<状态1>由制造商规定的载荷施加位于铲斗或附属装置支架上的位置。见图1a)。
注:对于铲斗或附属装置支架的载荷,铲斗液压缸不必完全伸展。
3.3
提升点lift point
LP
〈状态2>位于斗杆上安装铲斗的销轴中心线上。见图1b)。
3.4
提升点高度 lift point height
LPH
从基准地平面(GRP)到提升点的垂直距离。
见图1。
