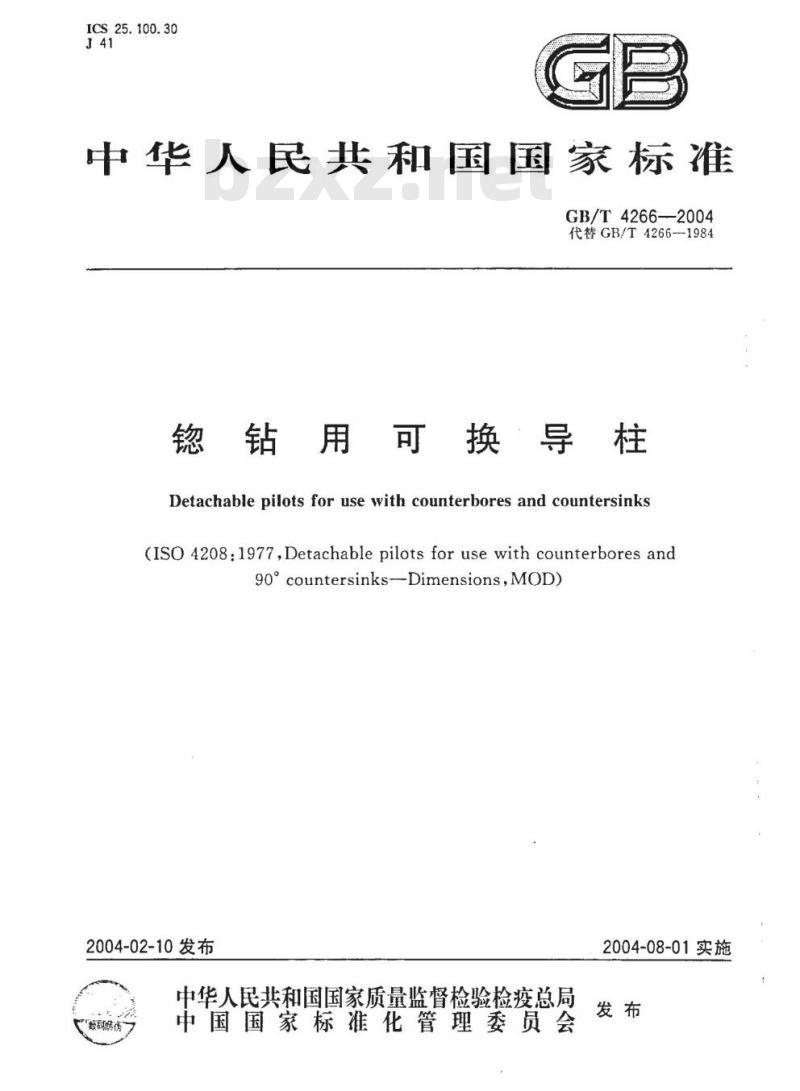

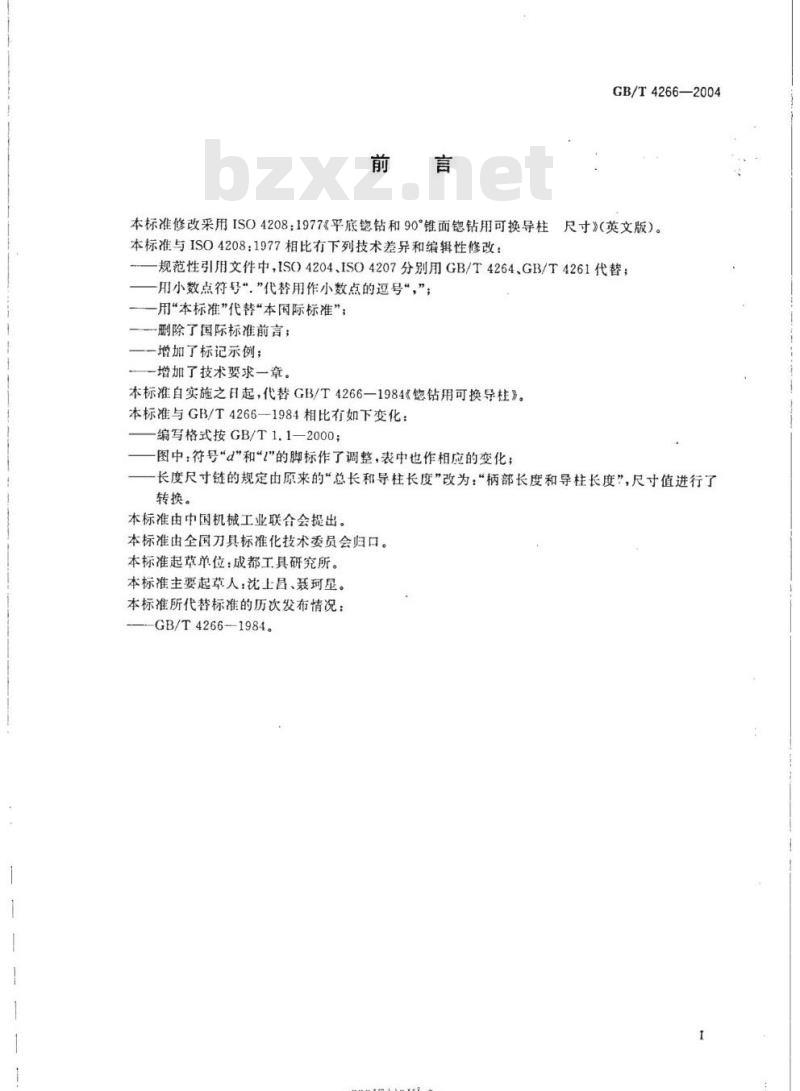

GB/T 4266-2004.Detachable pilots for use with counterbores and countersinks.
1范围

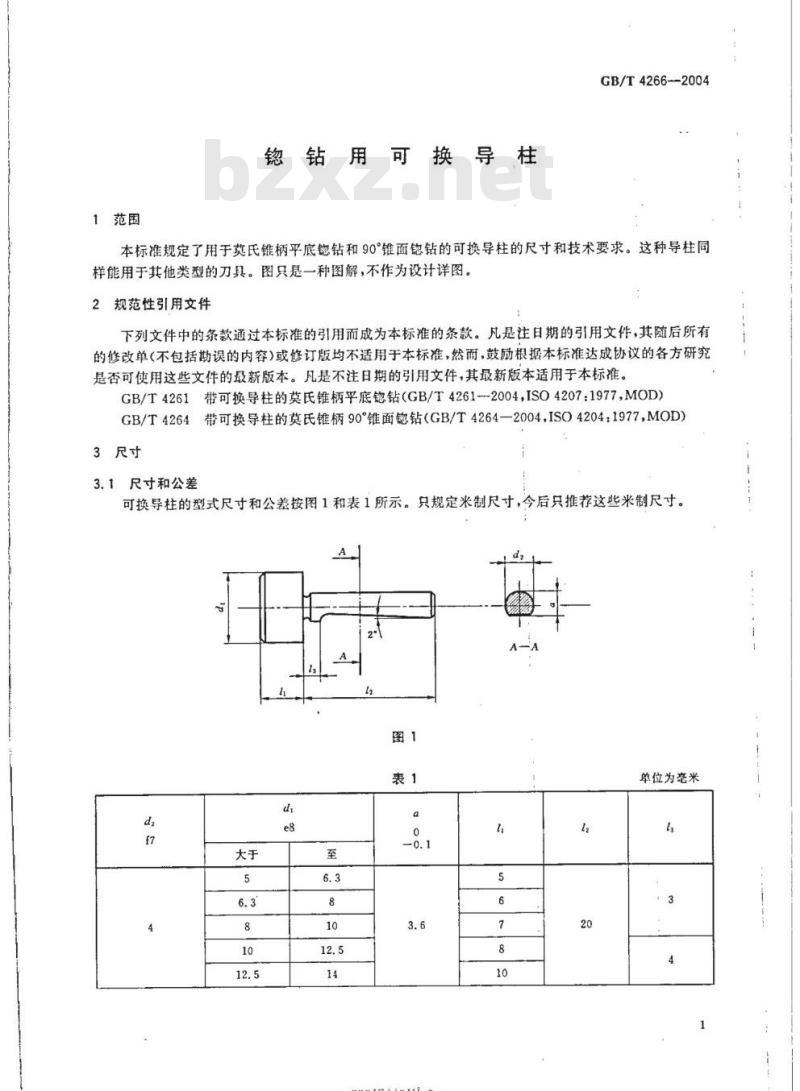

GB/T 4266规定了用于莫氏锥柄平底锪钻和90°锥面锪钻的可换导柱的尺寸和技术要求。这种导柱同样能用于共他类型的刀具。图只是一种图解,不作为设计详图.
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准.
GB/T 4261带可 换导柱的莫氏锥柄平底锪钻(GB/T 4261-2004 ,ISO 4207 :1977 ,MOD)
GB/T 4264带 可换导柱的莫氏锥柄90°锥面锪钻(GB/T 4264-2004,ISO 4204 : 1977,MOD)
3尺寸
3.1 尺寸和公差

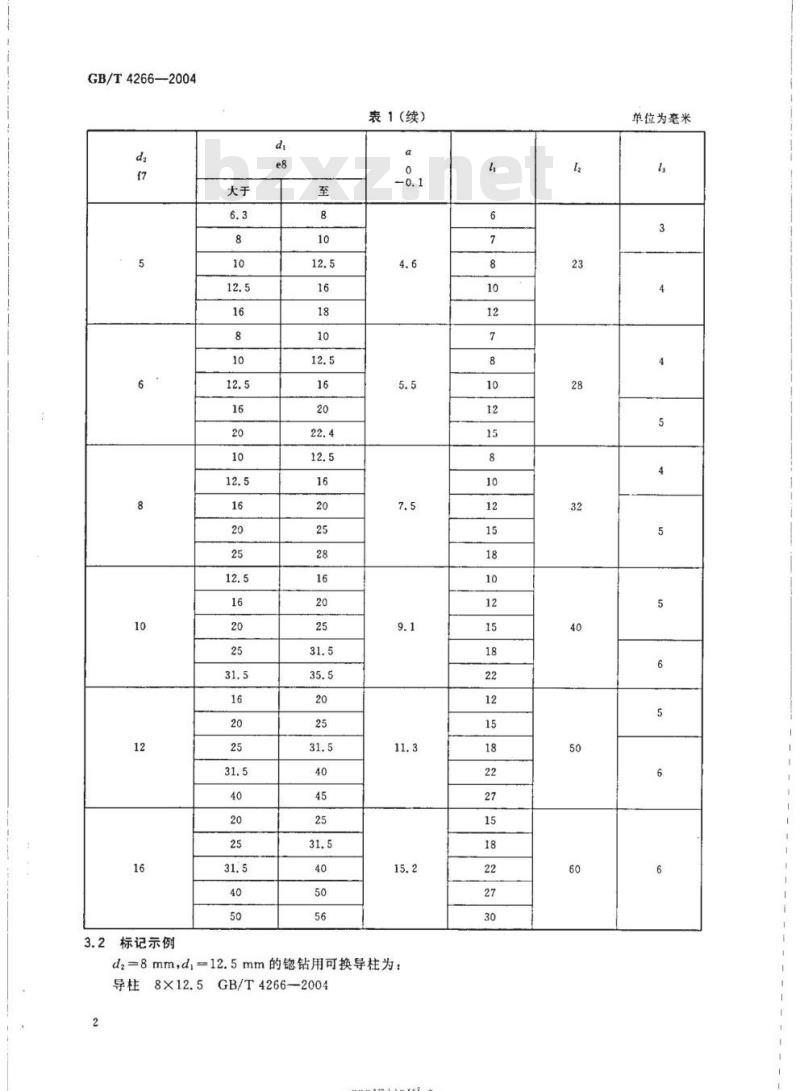

可换导柱的型式尺寸和公差按图1和表1所示。只规定米制尺寸,今后只推荐这些米制尺寸。
3.2
标记示例
d2=8 mm,d1= 12.5 mm的锪钻用可换导柱为:
导柱 8X12.5 GB/T 4266-2004

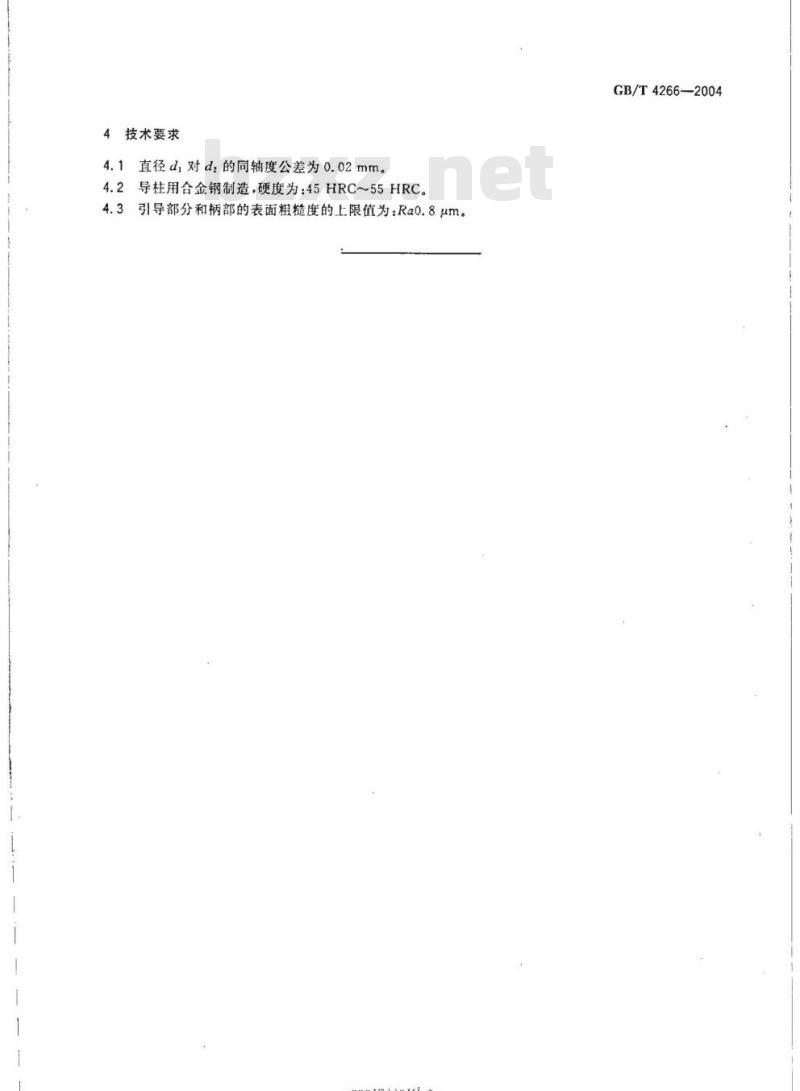

4技术要求
4.1直径d1对d2的同轴度公差为0.02mm。
4.2导柱用合金钢制造,硬度为:45HRC~55HRC.
4.3引导部分和柄部的表面粗糙度的上限值为:Ra0.8μm。
1范围
GB/T 4266规定了用于莫氏锥柄平底锪钻和90°锥面锪钻的可换导柱的尺寸和技术要求。这种导柱同样能用于共他类型的刀具。图只是一种图解,不作为设计详图.
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准.
GB/T 4261带可 换导柱的莫氏锥柄平底锪钻(GB/T 4261-2004 ,ISO 4207 :1977 ,MOD)
GB/T 4264带 可换导柱的莫氏锥柄90°锥面锪钻(GB/T 4264-2004,ISO 4204 : 1977,MOD)
3尺寸
3.1 尺寸和公差
可换导柱的型式尺寸和公差按图1和表1所示。只规定米制尺寸,今后只推荐这些米制尺寸。
3.2
标记示例
d2=8 mm,d1= 12.5 mm的锪钻用可换导柱为:
导柱 8X12.5 GB/T 4266-2004
4技术要求
4.1直径d1对d2的同轴度公差为0.02mm。
4.2导柱用合金钢制造,硬度为:45HRC~55HRC.
4.3引导部分和柄部的表面粗糙度的上限值为:Ra0.8μm。
