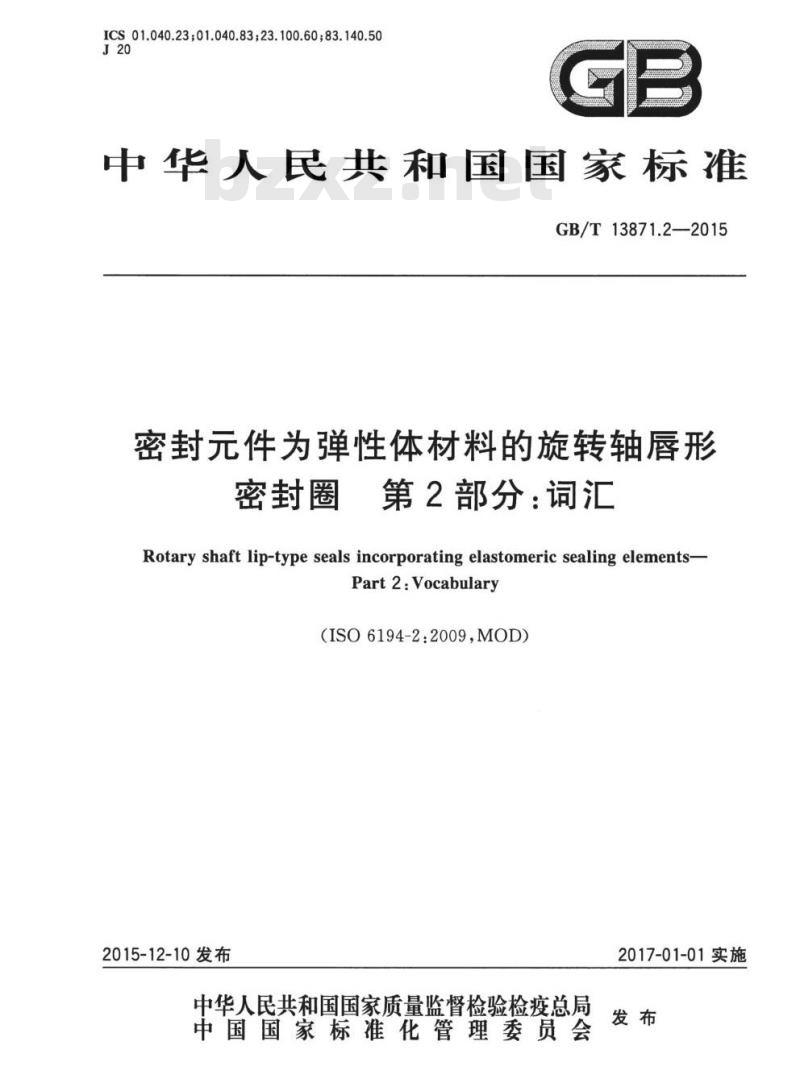

【GB国家标准】 密封元件为弹性体材料的旋转轴唇形密封圈 第2部分:词汇

GB/T 13871.2-2015.Rotary shaft lip-type seals incorporating elastomeric sealing elements-Part 2: Vocabulary.

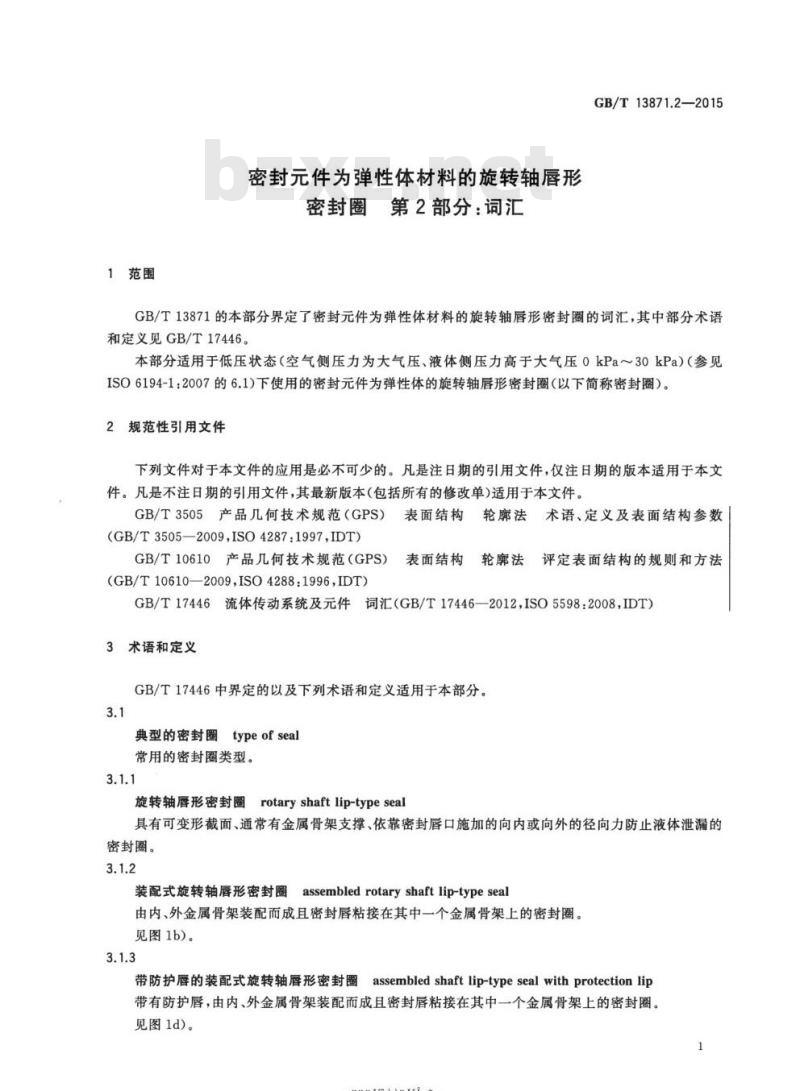

1范围
GB/T 13871的本部分界定了密封元件为弹性体材料的旋转轴唇形密封圈的词汇,其中部分术语和定义见GB/T 17446.
GB/T 13871.2适用于低压状态(空气侧压力为大气压、液体侧压力高于大气压0 kPa~30 kPa)(参见ISO6194-1:2007的6.1)下使用的密封元件为弹性体的旋转轴唇形密封圈(以下简称密封圈)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3505产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数(GB/T 3505-2009, ISO 4287:1997,IDT)
GB/T 10610产品几何技术规范(GPS)表面结构 轮廓法 评定表 面结构的规则和方法(GB/T 10610-2009 , ISO 4288 :1996, IDT)
GB/T 17446流体传动 系统及元件词汇(GB/T 17446-2012 , ISO 5598 :2008,IDT)
3术语和定义
GB/T 17446中界定的以及下列术语和定义适用于本部分。
3.1
典型的密封圈type of seal
常用的密封圈类型。
3.1.1
旋转轴唇形密封圈 rotary shaft lip-type seal
具有可变形截面、通常有金属骨架支撑、依靠密封唇口施加的向内或向外的径向力防止液体泄漏的密封圈。
3.1.2
装配式旋转轴唇形密封圈 assembled rotary shaft lip-type seal
由内外金属骨架装配而成且密封唇粘接在其中一个金属骨架上的密封圈。见图1b)。
