- GB/T 10107.3-2012 摆线针轮行星传动第3部分:几何要素代号
【GB国家标准】 摆线针轮行星传动第3部分:几何要素代号
本网站 发布时间:
2023-07-01 16:56:42
- GB/T 10107.3-2012
- 现行
标准号:
GB/T 10107.3-2012
标准名称:
摆线针轮行星传动第3部分:几何要素代号
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 10107.3-2012.Cycloidal drives-Part 3 :Symbols of geometrical data.

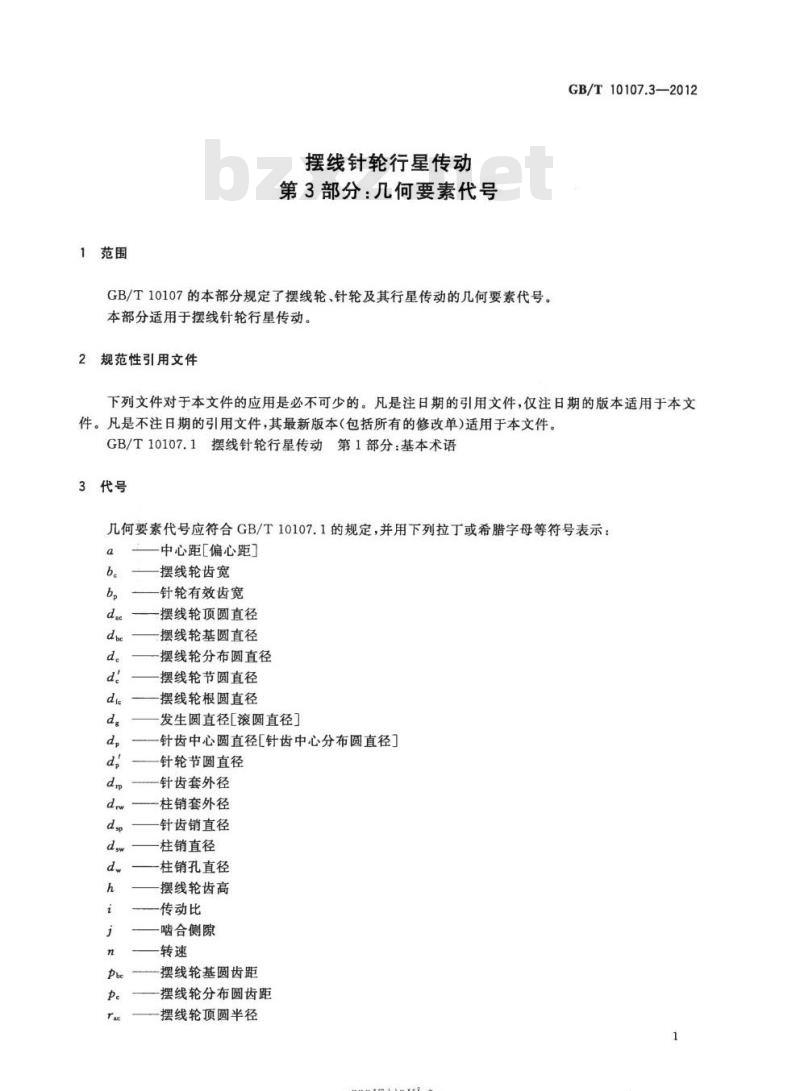

1范围
GB/T 10107的本部分规定了摆线轮、针轮及其行星传动的几何要素代号。
GB/T 10107.3适用于摆线针轮行星传动。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 10107.1摆线针轮行星传动 第1部分:基本术语
3代号
几何要素代号应符合GB/T 10107.1的规定,并用下列拉丁或希腊字母等符号表示:
a一中心距[偏心距]
bc—摆线轮齿宽
bp一针轮有效齿宽
dac一摆线轮顶圆直径
dbc一摆线轮基圆直径
dc一摆线轮分布圆直径
dc'一摆线轮节圆直径
dfc一摆线轮根圆直径
dg一发生圆直径[滚圆直径]
dp一针齿中心圆直径[针齿中心分布圆直径]
dp'一针轮节圆直径
drp一针齿套外径
drw一柱销套外径
dsp一针齿销直径
dsw一柱销直径
dw一柱销孔直径
h一摆线轮齿高
i一传动比
j一啮合侧隙
n一转速

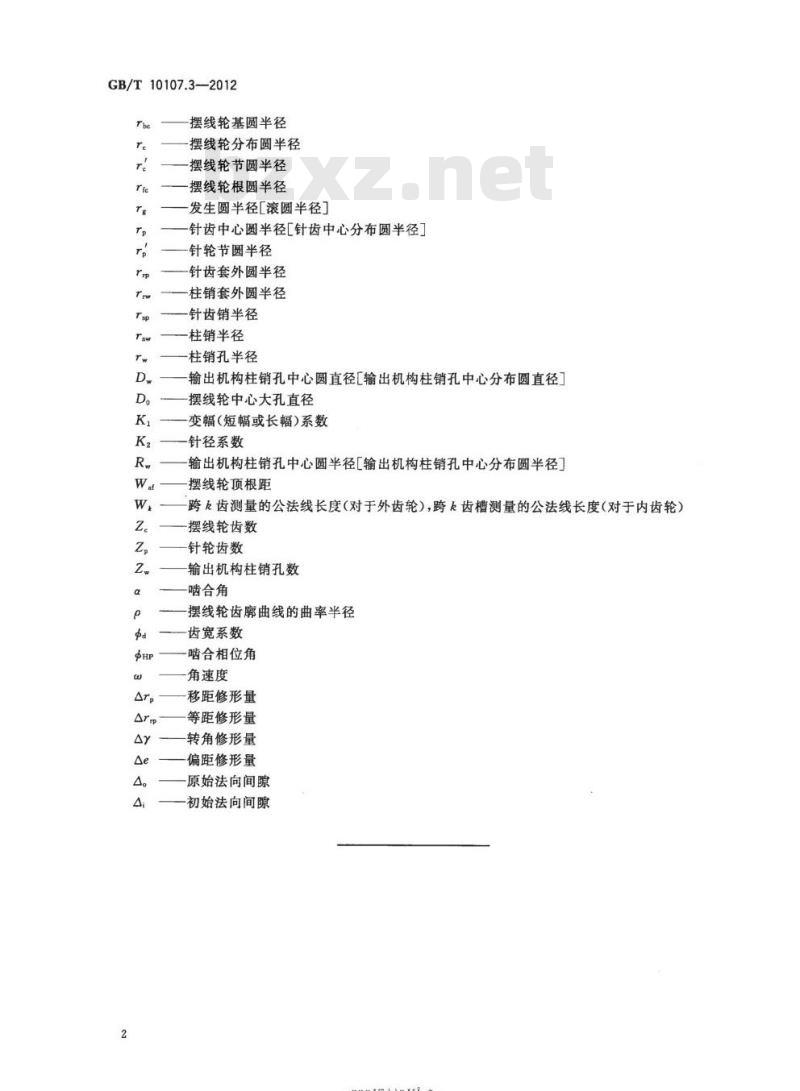

1范围
GB/T 10107的本部分规定了摆线轮、针轮及其行星传动的几何要素代号。
GB/T 10107.3适用于摆线针轮行星传动。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 10107.1摆线针轮行星传动 第1部分:基本术语
3代号
几何要素代号应符合GB/T 10107.1的规定,并用下列拉丁或希腊字母等符号表示:
a一中心距[偏心距]
bc—摆线轮齿宽
bp一针轮有效齿宽
dac一摆线轮顶圆直径
dbc一摆线轮基圆直径
dc一摆线轮分布圆直径
dc'一摆线轮节圆直径
dfc一摆线轮根圆直径
dg一发生圆直径[滚圆直径]
dp一针齿中心圆直径[针齿中心分布圆直径]
dp'一针轮节圆直径
drp一针齿套外径
drw一柱销套外径
dsp一针齿销直径
dsw一柱销直径
dw一柱销孔直径
h一摆线轮齿高
i一传动比
j一啮合侧隙
n一转速
