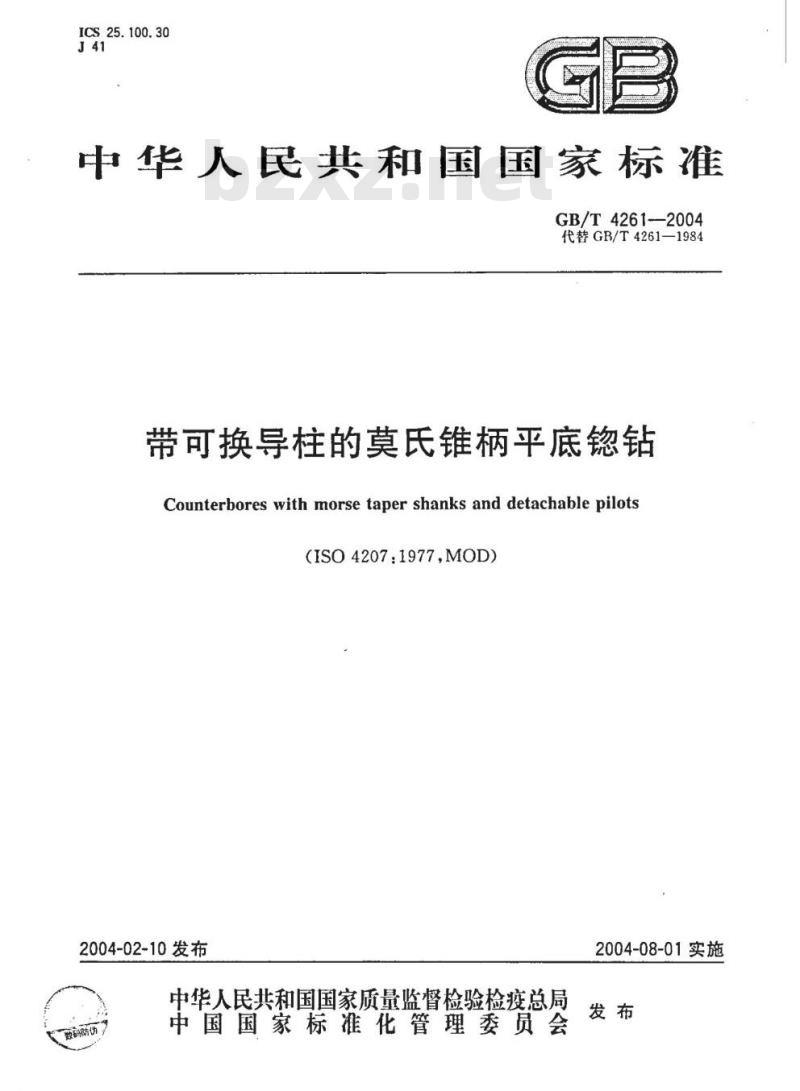

【GB国家标准】 带可换导柱的莫氏锥柄平底锪钻

GB/T 4261-2004.Counterbores with morse taper shanks and detachable pilots.

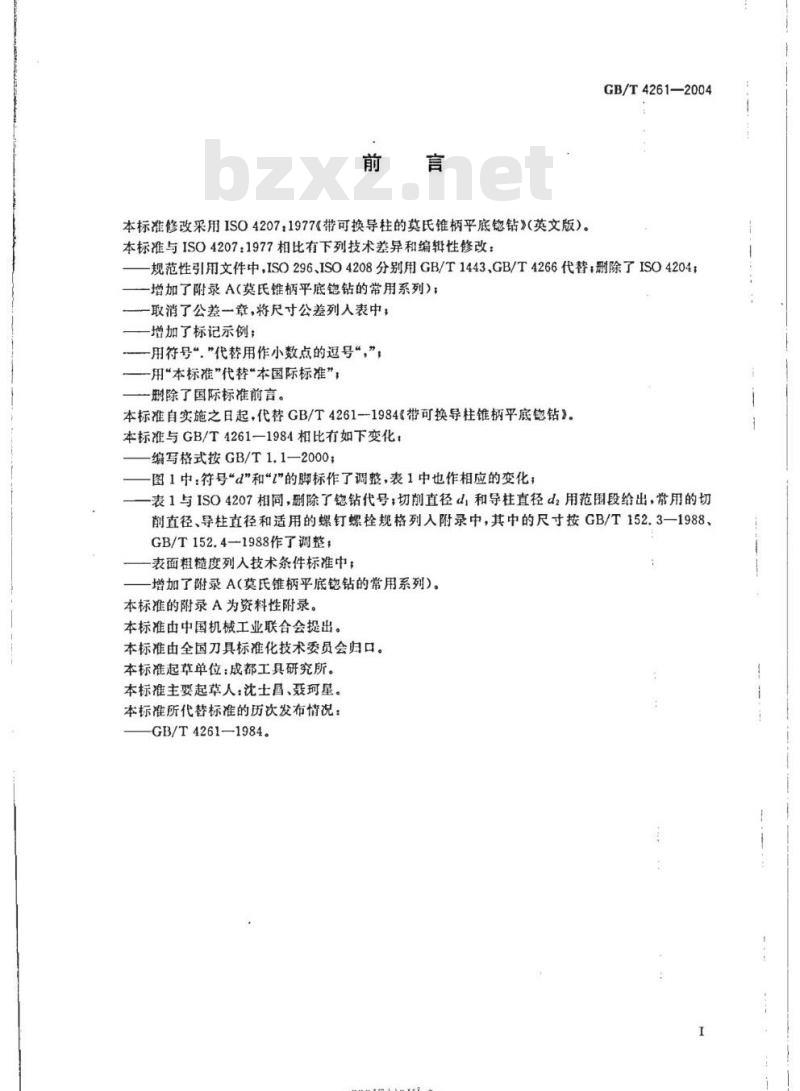

↑范围
GB/T 4261规定了带可换导柱的奠氏锥柄平底锪钻的尺寸和公差。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1443机床和工具柄用 自夹圆锥(GB/T 1443-1996,ISO 296:1991 ,MOD)
GB/T 4262平底 锪钻技术条件
GB/T 4266锪钻用 可换导柱(GB/T 4266-2004 ,ISO 4208: 1977 ,MOD)
3尺寸

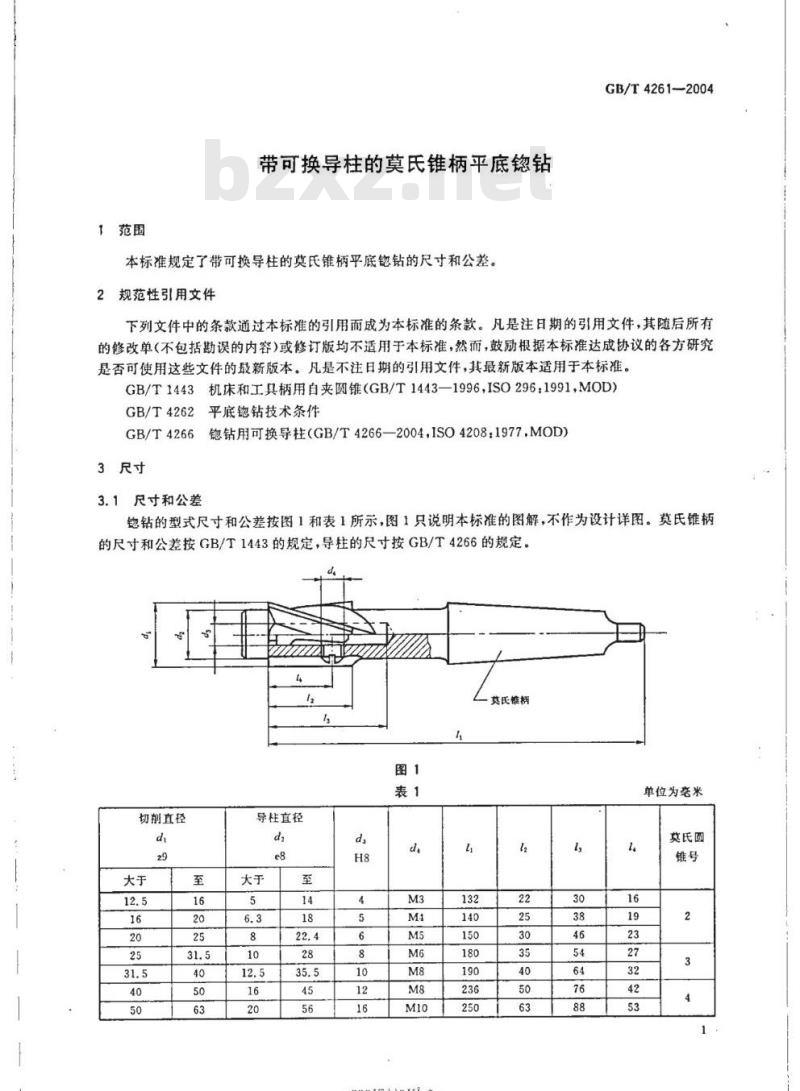

3.1尺寸和公差
锪钻的型式尺寸和公差按图1和表1所示,图1只说明本标准的图解,不作为设计详图.葜氏锥柄的尺寸和公差按GB/T 1443的规定,导柱的尺寸按GB/T 4266的规定。

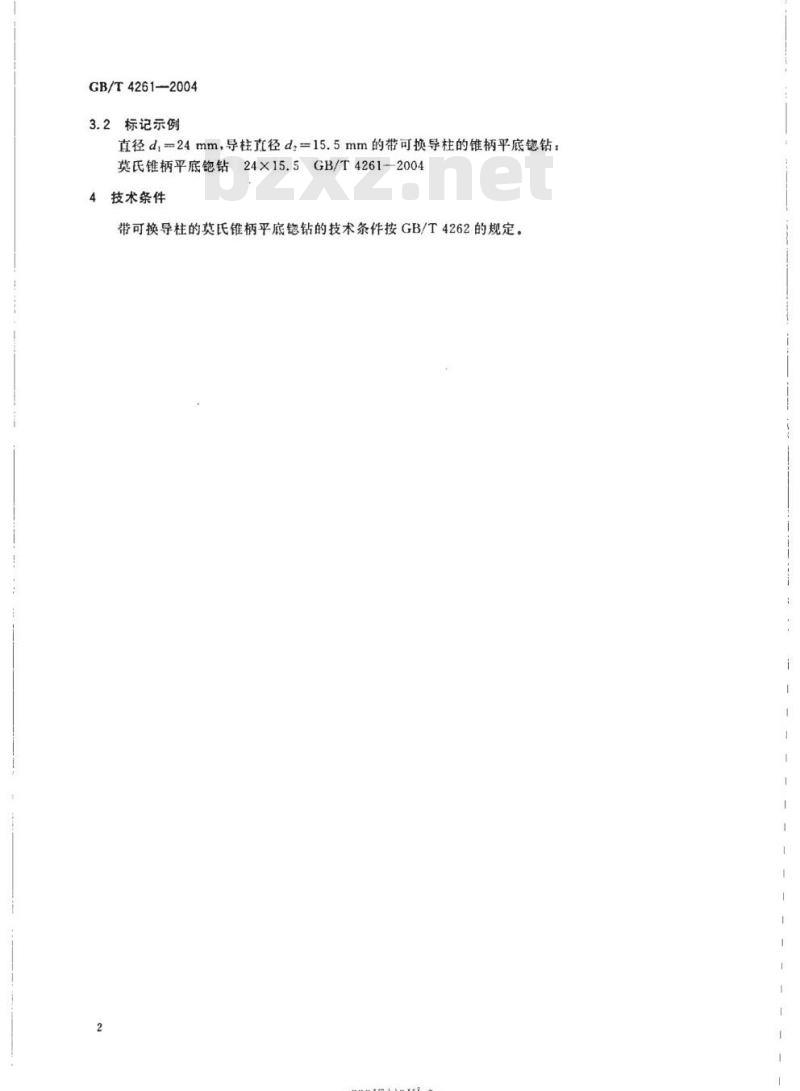

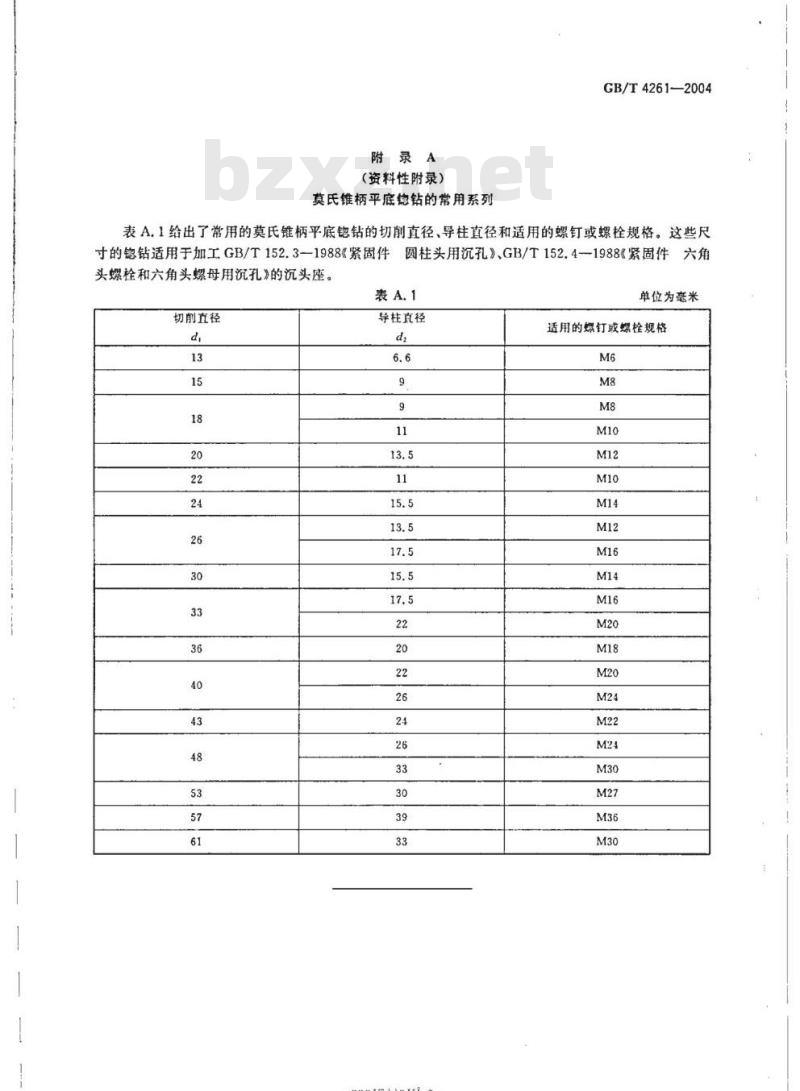

3.2标记示例
直径d1=24mm,导柱直径d2=15.5mm的带可换导柱的锥柄平底锪钻:
莫氏锥柄平底锪钻 24X15.5 GB/T 4261-2004
4技术条件
带可换导柱的莫氏锥柄平底锪钻的技术条件按GB/T4262的规定.
