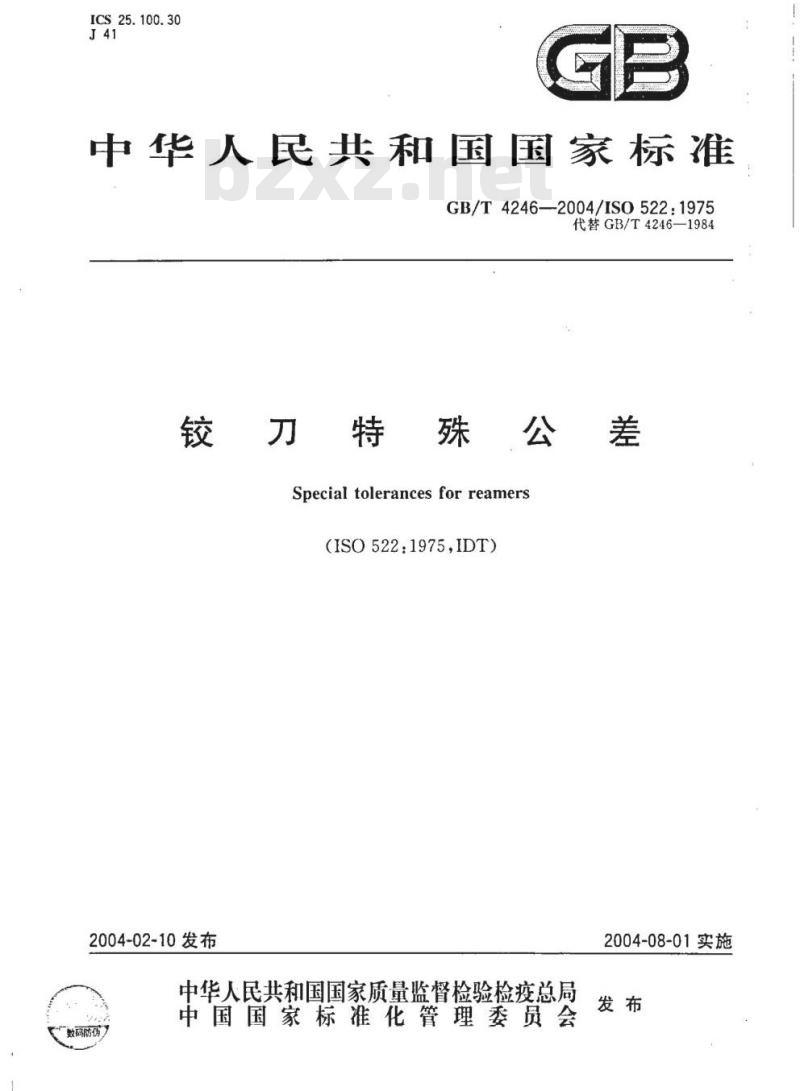

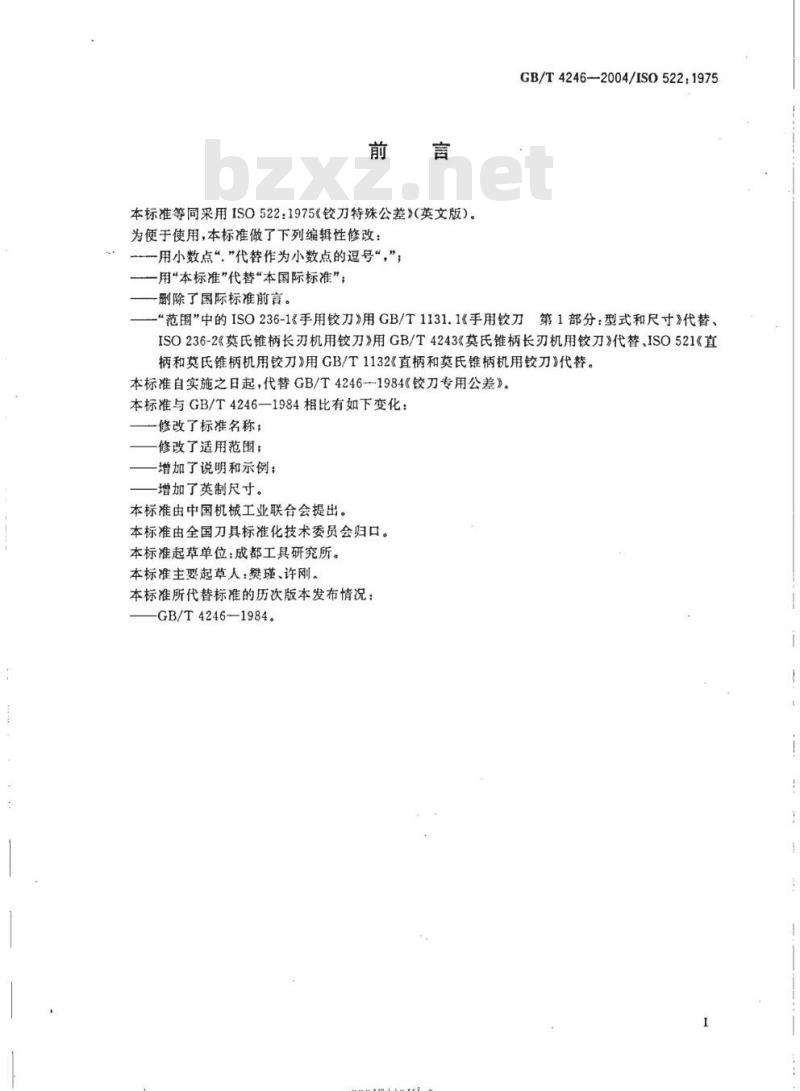

【GB国家标准】 铰刀特殊公差

GB/T 4246-2004.Special tolerances for reamers.
1范围
GB/T 4246规定了铰刀切削部分直径的特殊公差。
GB/T 4246适用于当铰刀公差不是m6时,GB/T 1131. 1《手用铰刀第 1部分:型式和尺寸》、GB/T 1132《直柄和葜氏锥柄机用铰刀》、GB/T 4243《莫氏锥柄长刃机用铰刀》中规定的铰刀。
2公差的确定
除非特别指定外,铰刀按公差m6制造。事先推断用公差为m6的铰刀加工的孔的公差是不可能的。实际中,铰刀铰出的孔的实际尺寸取决于很多因索,这些因索包括:
a) 被加工材料的种类和加工余量;
b)铰刀 的切削角度;
c)铰刀使用时的条件;
d)装夹和操作方法 ;
e)润滑情况。
若给出了孔的公差,要确定加工孔的铰刀的特殊公差时,应考虑上述因素。制订标准的“特殊”公差,能在各种条件下保证结果是不可能的。
但是,为统一起见,下面推荐的根据被加工孔来确定铰刀公差上下极限的方法.应在设计专用铰刀时尽量采用。

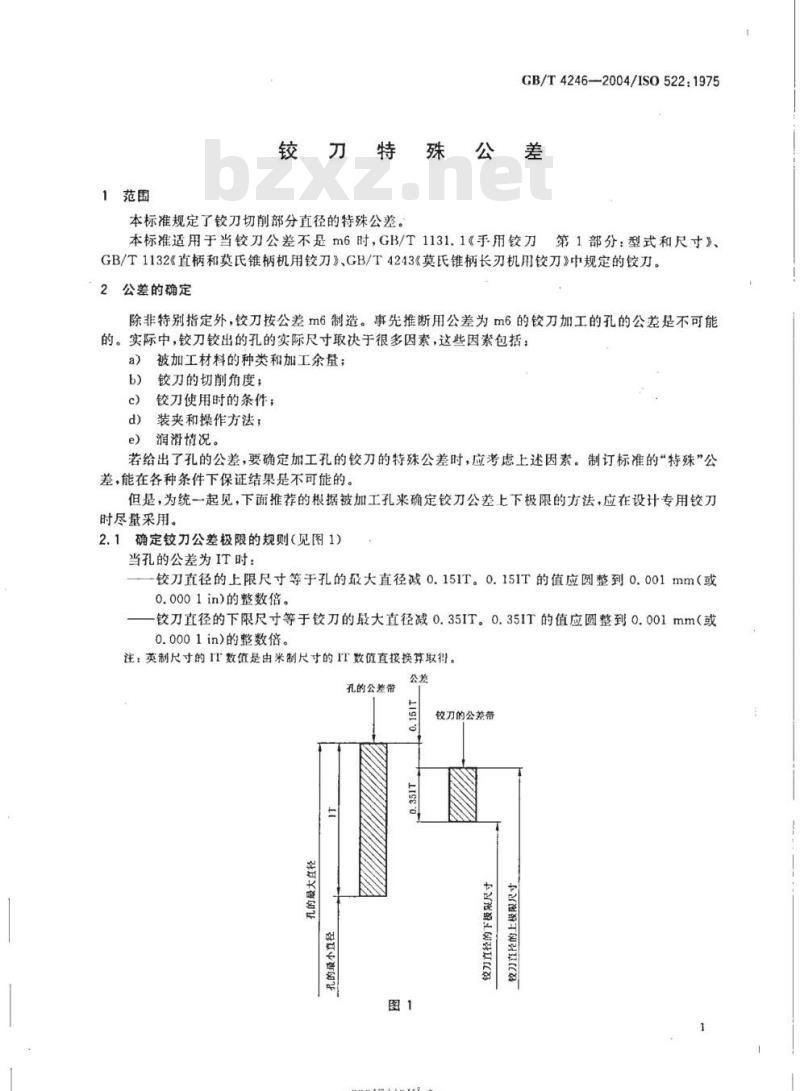

2.1确定铰刀公差极限的规则(见图1)
当孔的公差为IT时:
铰刀直径的上限尺寸等于孔的最大直径战0. 151T. 0. 15IT的值应圆整到0. 001 mm(或0.0001in)的整数倍。
铰刀直径的下限尺寸等于铰刀的最大直径减0. 35IT. 0.35IT的值应圆整到0. 001 mm(或0.0001in)的整数倍。

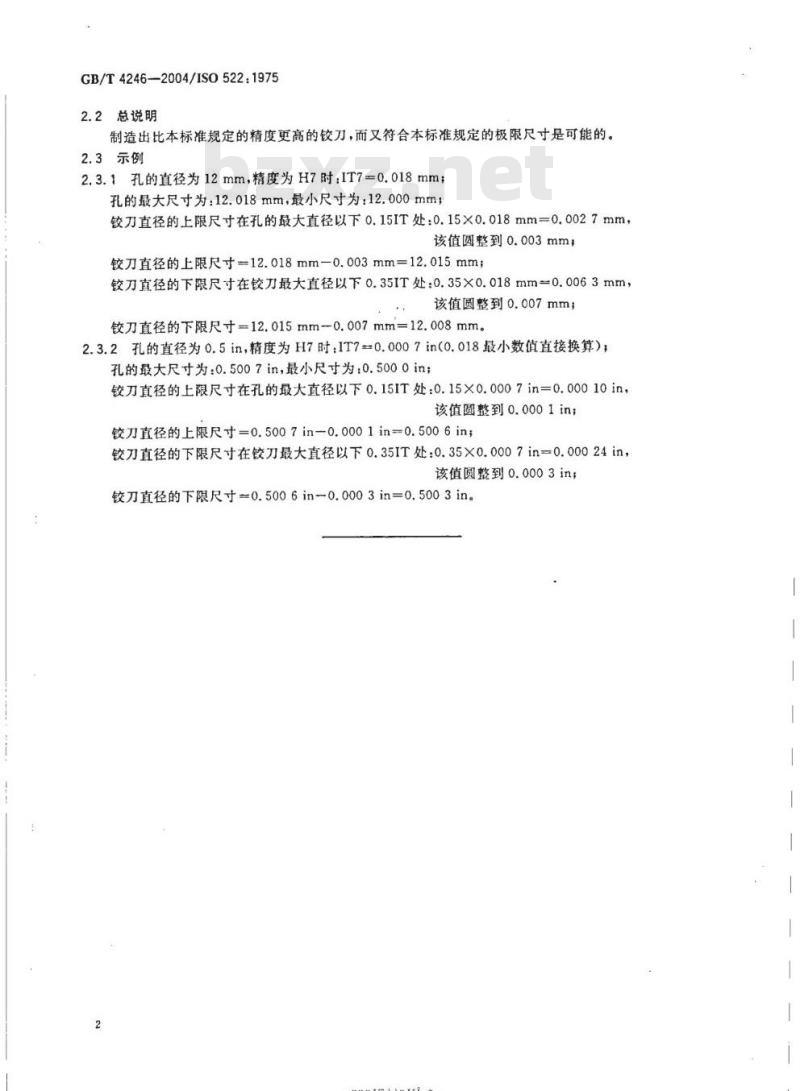

注:英制尺寸的IT数值是由米制尺寸的IT数值直接换算取得.
