【HG化工标准】 发动机气缸盖罩橡胶密封垫

HG/T 5455-2018.Rubber gasket for engine cylinder head cover.

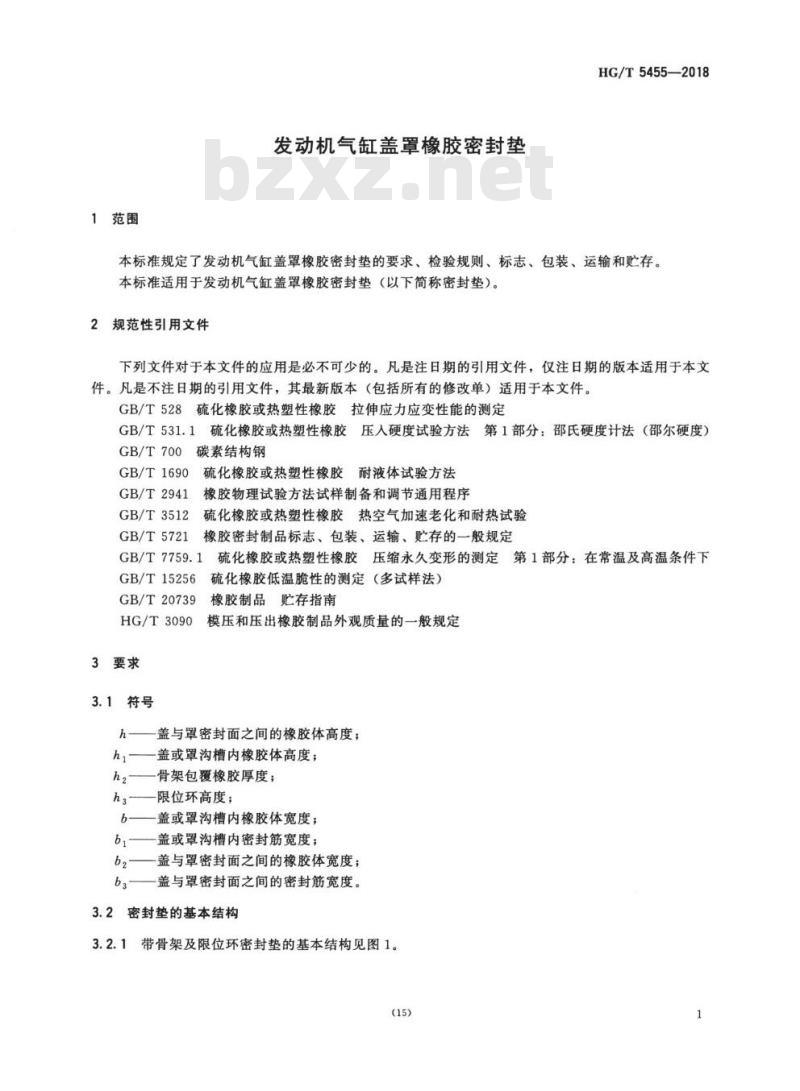

1范围
HG/T 5455规定了发动机气缸盖罩橡胶密封垫的要求、检验规则、标志、包装、运输和贮存。
HG/T 5455适用于发动机气缸盖罩橡胶密封垫(以下简称密封垫)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
GB/T 531.1硫化橡 胶或热塑性橡胶压人硬度试验方法第1 部分:邵氏硬度计法(邵尔硬度)
GB/T 700碳素结构钢
GB/T 1690硫化橡胶或热塑性橡胶耐液体试验方法
GB/T 2941橡胶物理试验方法试样制备和调节通用程序
GB/T 3512硫化橡胶或热塑性橡胶热空 气加速老化和耐热试验
GB/T 5721橡胶密封制品标志、包装、运输、贮存的一般规定
GB/T 7759.1硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分:在常温及高温条件下
GB/T 15256硫化橡 胶低温脆性的测定(多试样法)
GB/T 20739橡胶制品贮存指南
HG/T 3090模压和压出橡胶制品外观质量的一般规定
3要求
3.1 符号
h一盖与罩密封面之间的橡胶体高度;
h1-盖或罩沟槽内橡胶体高度;
h2-骨架包覆橡胶厚度;
h3-限位环高度;
b-盖或罩沟槽内橡胶体宽度;
b1-盖或罩沟槽内密封筋宽度;
