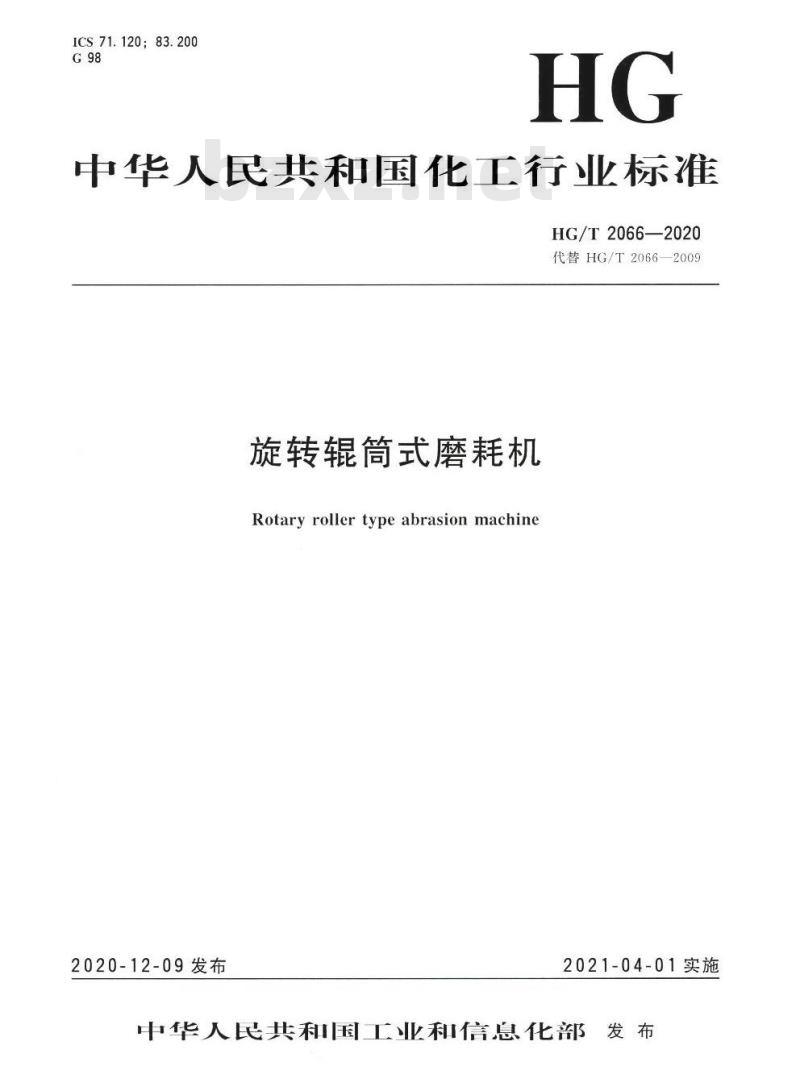

【HG化工标准】 代替 HG/T 2066-2009 旋转辊筒式磨耗机

HG/T 2066-2020.Rotary roller type abrasion machine.

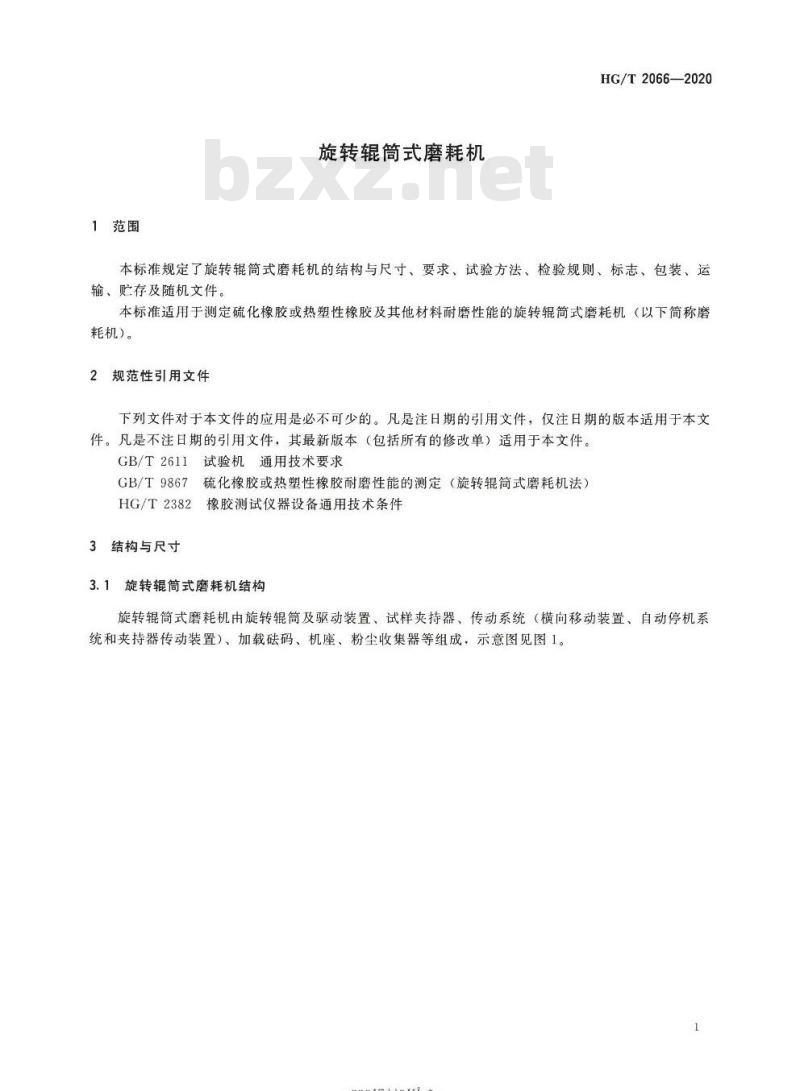

1范围
HG/T 2066规定了旋转辊筒式磨耗机的结构与尺寸、要求、试验方法、检验规则、标志、包装、运输、贮存及随机文件。
HG/T 2066适用于测定硫化橡胶或热塑性橡胶及其他材料耐磨性能的旋转辊筒式磨耗机(以下简称磨耗机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2611试验机通用技术要求
GB/T 9867硫化橡胶或热塑性橡胶耐磨性能的测定(旋转辊简式磨耗机法)
HG/T 2382橡 胶测试仪器设备通用技术条件
3结构与尺寸
3.1旋转辊 筒式磨耗机结构
旋转辊筒式磨耗机由旋转辊筒及驱动装置、试样夹持器、传动系统(横向移动装置、自动停机系统和夹持器传动装置)、加载砝码、机座、粉尘收集器等组成，示意图见图1。
4要求
4.1磨耗机的正常工作条件:
a)磨耗机的正常工作条件应符合 HG/T 2382的规定;
b)电源电乐变化不超过额定电压值的土10%，频率变化不超过额定频率值的土2%。
4.2辊筒 旋转速度为40 r/min 1 r/mine并按图主所示方向旋转。
4.3辊筒每旋转1r夹持 器应水平移动4.20mm土0.04mm
