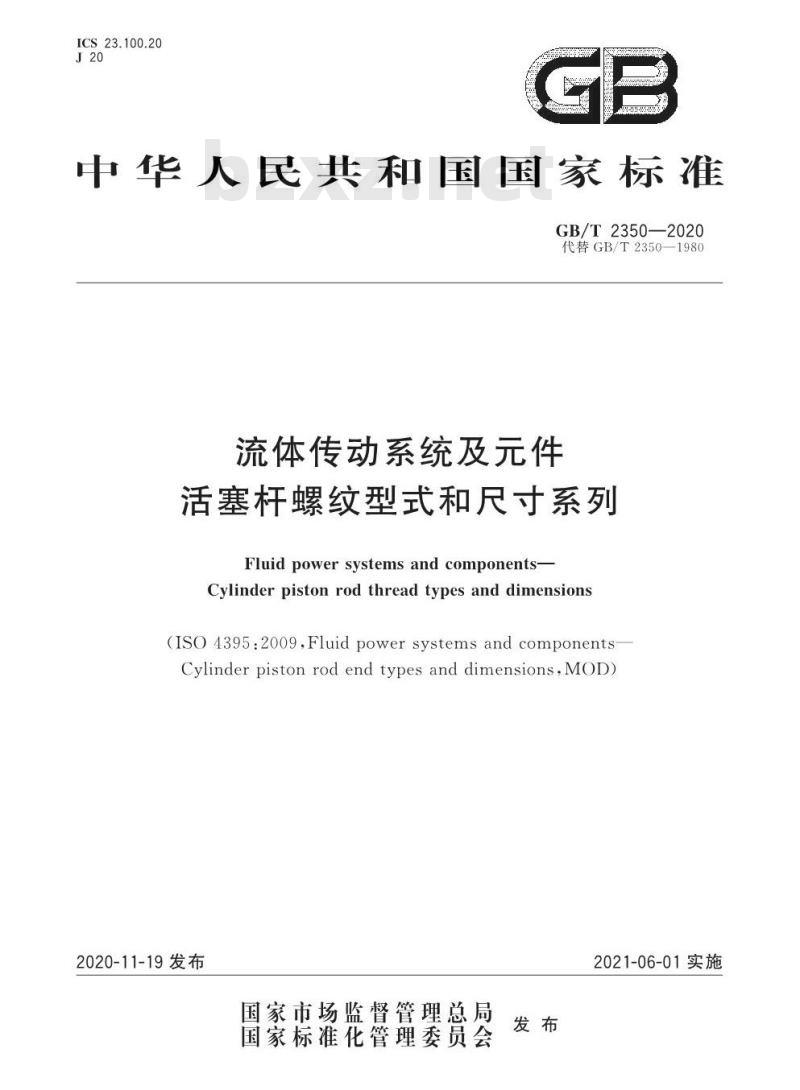

【GB国家标准】 流体传动系统及元件活塞杆螺纹型式和尺寸系列

GB/T 2350-2020.Fluid power systems and components-Cylinder piston rod thread types and dimensions.

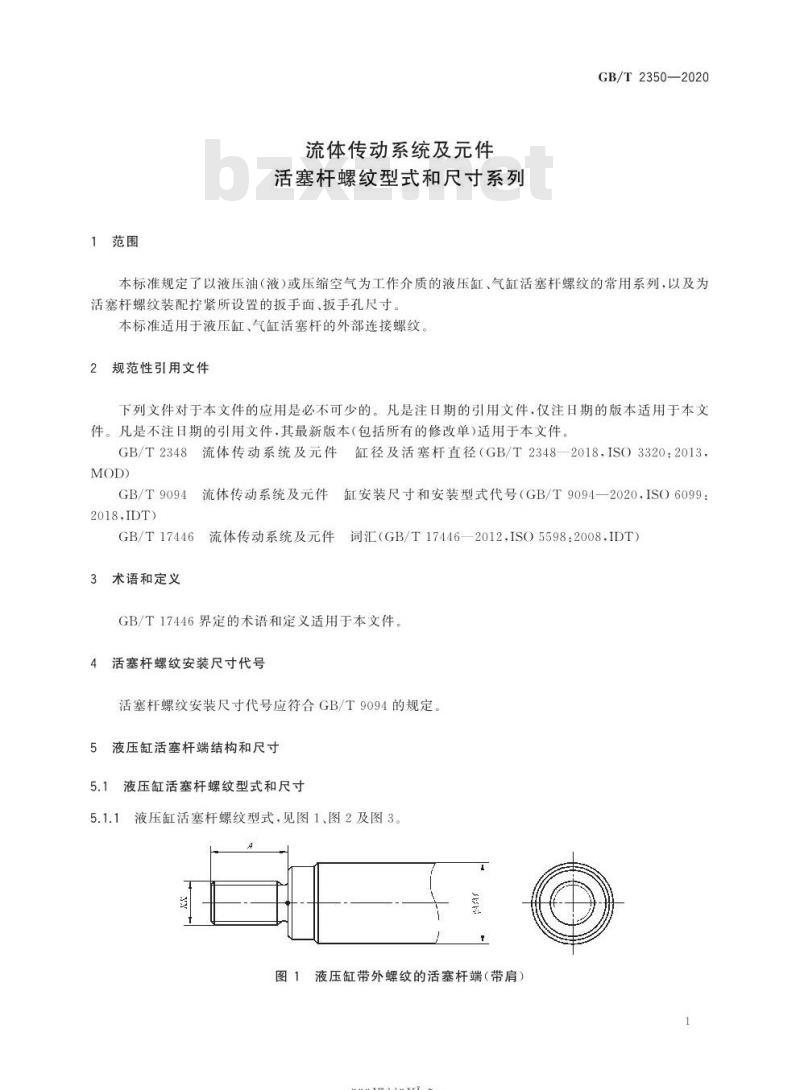

1范围
GB/T 2350规定了以液压油(液)或压缩空气为工作介质的液压缸、气缸活塞杆螺纹的常用系列,以及为活塞杆螺纹装配拧紧所设置的扳手面、扳手孔尺寸。
GB/T 2350适用于液压缸、气缸活塞杆的外部连接螺纹。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2348流体传动系统及元件缸径 及活塞杆直径(GB/T 2348-2018, ISO 3320: 2013,MOD)
GB/T 9094流体传动系统及元件 缸安装尺 寸和安装型式代号(GB/T 9094-2020, ISO 6099:2018,IDT)
GB/T 17446流体传动系统 及元件词汇(GB/T 17446-2012,ISO 5598 :2008,IDT)
3术语和定义
GB/T 17446界定的术语和定义适用于本文件。
4 活塞杆螺纹安装尺寸代号
活塞杆螺纹安装尺寸代号应符合GB/T 9094的规定。
5液压缸活塞杆端结构和尺寸
5.1液 压缸活塞杆螺纹型式和尺寸
5.1.1 液压缸活塞杆螺纹型式,见图1.图2及图3。
5.2 液压缸活塞杆端扳手面、扳手孔的型式和尺寸
为方便液压缸活塞杆螺纹装配拧紧,在活塞杆端应至少设计一对扳手面或扳手孔结构,见图4、图5.图6。扳手面或扳手孔尺寸应符合表3的规定。
6气缸活塞杆端结构和尺寸
6.1气缸活塞杆螺纹型式和尺寸
6.1.1 气缸活塞杆螺纹型式,见图7.图8及图9。
