【HG化工标准】 代替 HG/T 2054-2007 搪玻璃设备卡子

HG/T 2054-2018.Glass-lined vessels-Clamps.

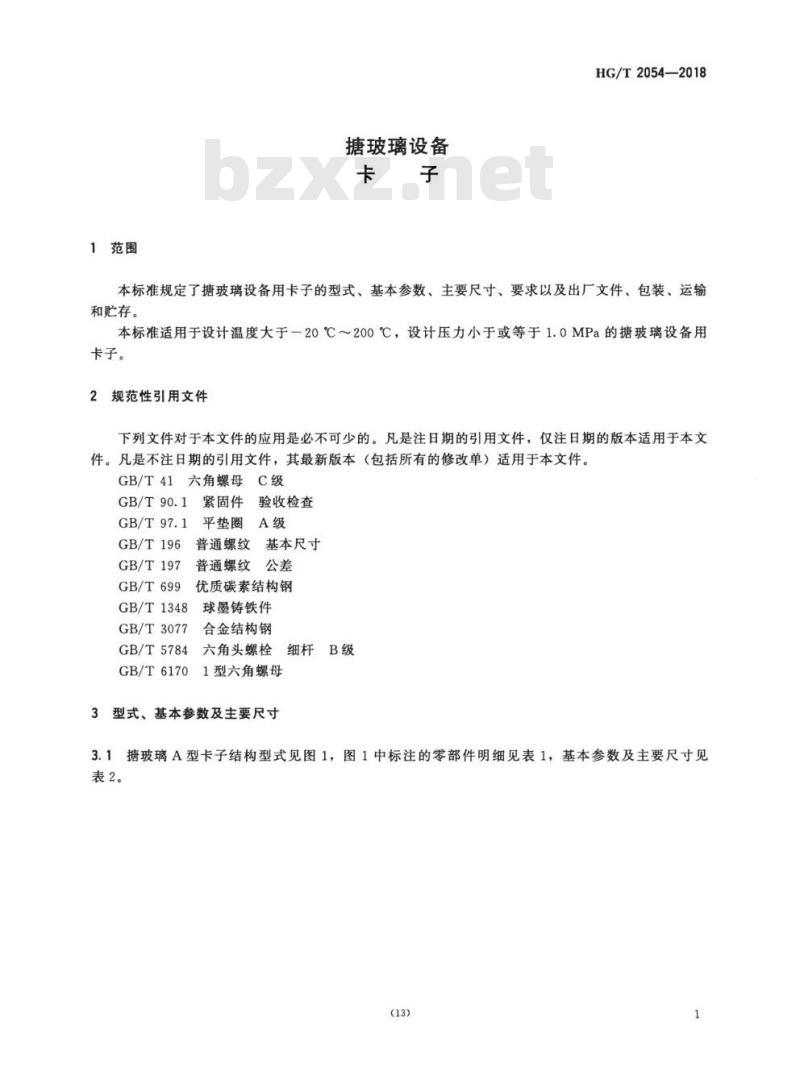

1范围
HG/T 2054规定了搪玻璃设备用卡子的型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2054适用于设计温度大于一20℃~200℃，设计压力小于或等于1.0 MPa的搪玻璃设备用卡子。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 41六角螺母 C级
GB/T 90.1紧固件验收检查
GB/T 97.1平垫圈 A级
GB/T 196普通螺纹基本尺寸
GB/T 197普通螺纹公差
GB/T 699优质碳素结构钢
GB/T 1348球墨铸铁件
GB/T 3077合金结构钢
GB/T 5784六角头螺栓细杆B级
GB/T 61701型六角螺母
3型式、基本参数及主要尺寸
3.1 搪玻璃A型卡子结构型式见图1，图1中标注的零部件明细见表1,基本参数及主要尺寸见
4.6一批卡子的检验结果中，如某一项检测结果不符合产品标准的规定，制造厂可以从同一批次剩余卡子中任取双倍数量的试样，进行不合格项目的复验。若复验结果均符合要求，则除最初检验的不合格卡子外，该批其余卡子判定为合格。
5出厂文件、包装、运输和贮存
5.1 搪玻璃设备卡子在交货时，制造厂应提供相应的装箱单、产品合格证、材料质量证明书。产品合格证至少包括拉伸试验破坏载荷、尺寸检测数据和生产批号。
5.2搪玻璃设备卡子在交货时制造厂需采取可靠的防锈措施。
5.3整箱发运、搬动和运输搪玻璃设备卡子时避免碰撞.
5.4产品应室内存放，不允许露天存放或堆放。
