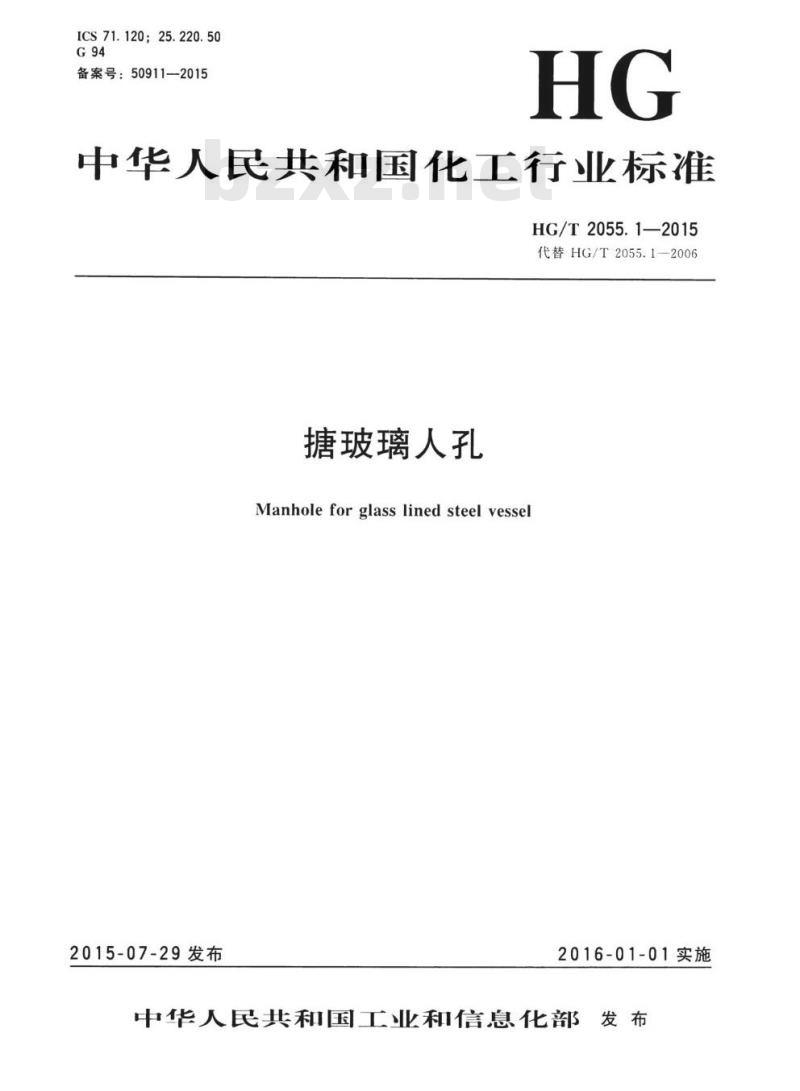

【HG化工标准】 代替 HG/T 2055. 1-2006 搪玻璃人孔

HG/T 2055. 1-2015.Manhole for glass lined steel vessel.

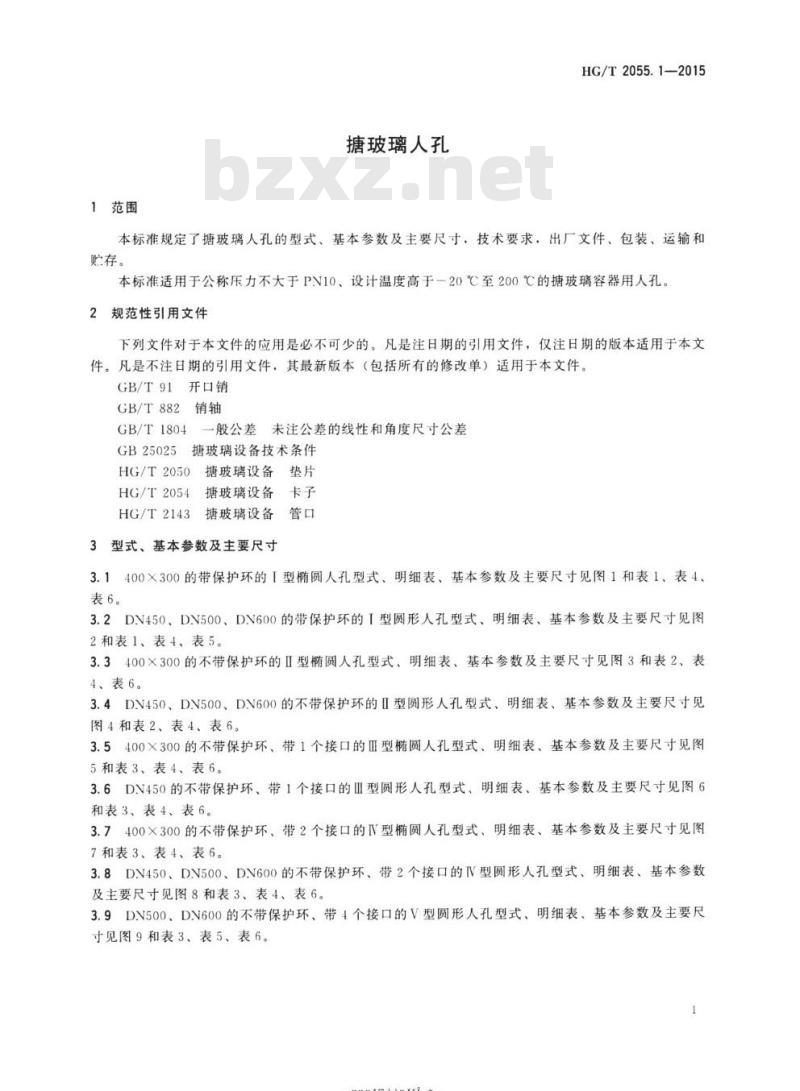

1范围
HG/T 2055. 1规定了搪玻璃人孔的型式、基本参数及主要尺寸，技术要求，出厂文件、包装、运输和贮存。
HG/T 2055. 1适用于公称压力不大于PN10、设计温度高于一20℃至200℃的搪玻璃容器用人孔。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 91开口销
GB/T 882销轴
GB/T 1804 一般公差未注公差的线性和角度尺寸公差
GB 25025搪玻璃设备技术 条件
HG/T 2050搪玻璃设备垫片
HG/T 2054搪玻璃设备卡子
HG/T 2143 搪玻璃设备管口
3型式、基本参数及主要尺寸
3.1 400X300的带保护环的I型椭圆人孔型式、明细表、基本参数及主要尺寸见图1和表1、表4、表6。
3.2 DN450. DN500、DN600的带保护环的I型圆形人孔型式、明细表、基本参数及主要尺寸见图2和表1、表4、表5。
3.3 400x 300的不带保护环的I型椭圆人孔型式.明细表、基本参数及主要尺寸见图3和表2、表4、表6。
3.4 DN450. DN500. DN600的不带保护环的I型圆形人孔型式、明细表、基本参数及主要尺寸见
图4和表2.表4.表6。
3.5 400X300的不带保护环、带1个接口的田型椭圆人孔型式、明细表、基本参数及主要尺寸见图5和表3、表4.表6.
3.6 DN450的不带保护环、带1个接口的山型圆形人孔型式、明细表、基本参数及主要尺寸见图6
和表3、表4、表6。
