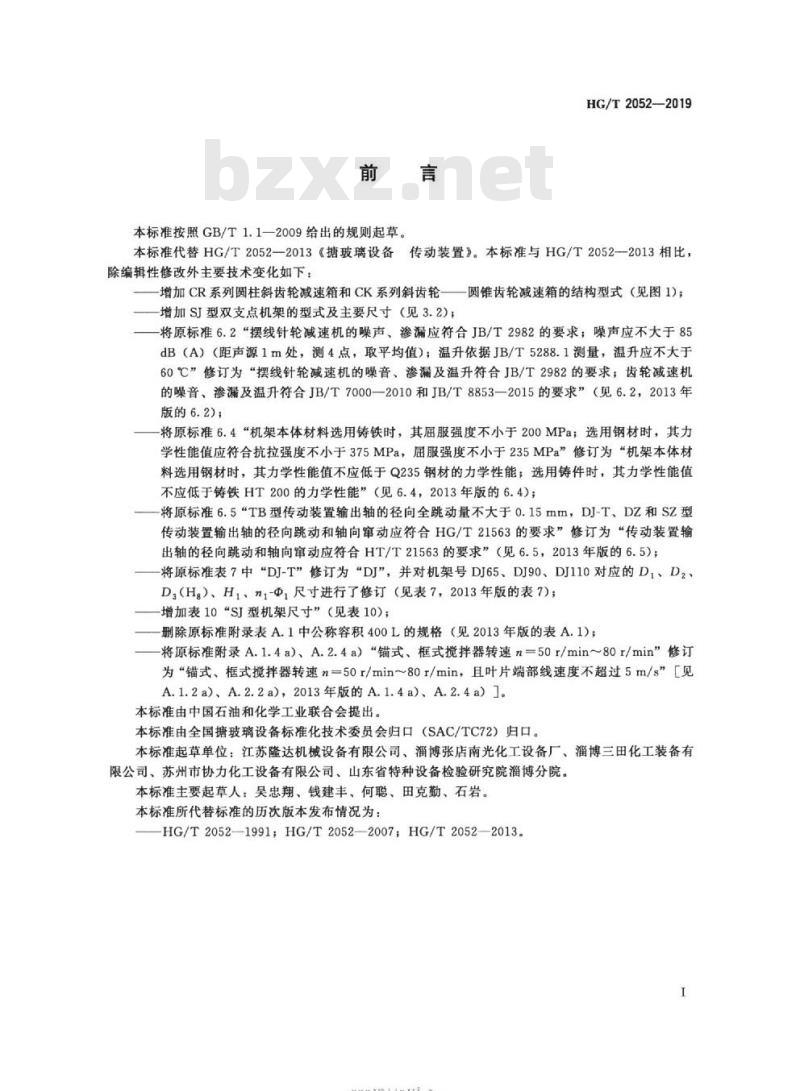

【HG化工标准】 代替 HG/T 2052-2013 搪玻璃设备传动装置

HG/T 2052-2019.Drive for glass-lined vessel with agitator.

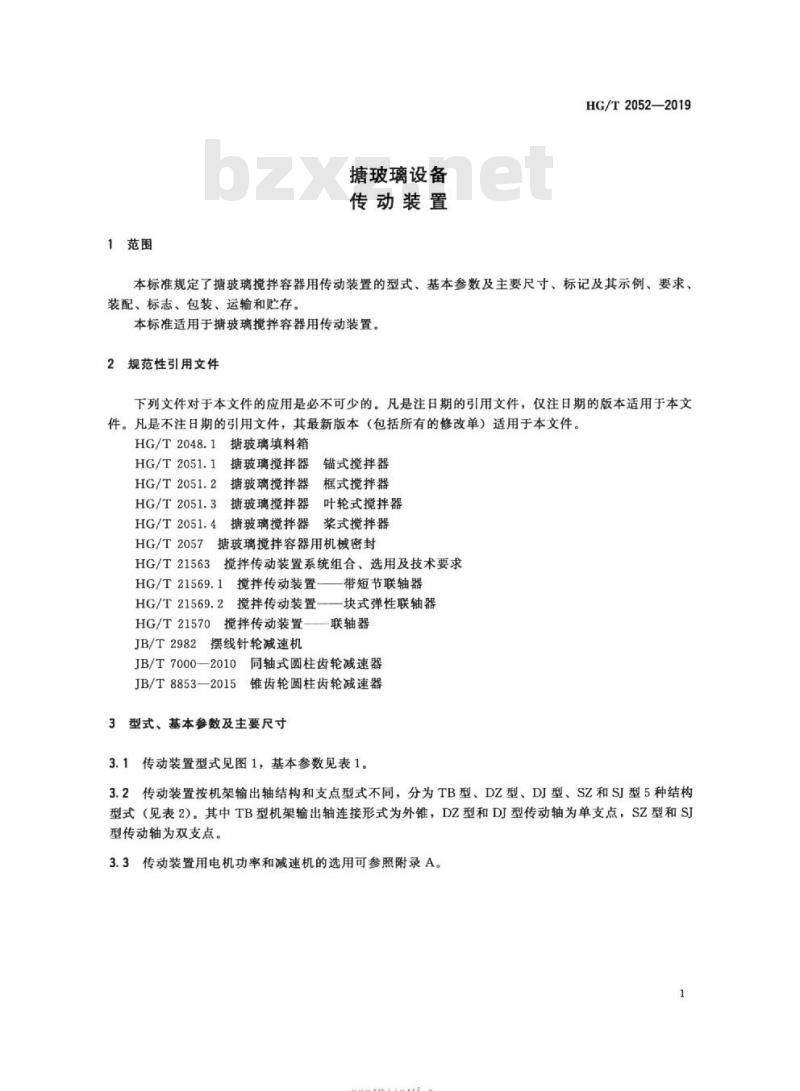

1范围
HG/T 2052规定了搪玻璃搅拌容器用传动装置的型式、基本参数及主要尺寸、标记及其示例、要求、装配、标志、包装、运输和贮存。
HG/T 2052适用于搪玻璃搅拌容器用传动装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
HG/T 2048. 1搪玻璃填料箱
HG/T 2051.1搪玻璃搅拌器锚式搅拌器
HG/T 2051.2搪玻璃搅拌器框式搅拌器
HG/T 2051.3搪玻璃搅拌器叶轮式搅拌器
HG/T 2051.4搪玻璃搅拌器桨式搅拌器
HG/T 2057搪玻璃搅拌容器用机械密封
HG/T 21563搅拌传动装置系统组合、选用及技术要求.
HG/T 21569.1搅拌传动装置一带短节联轴器
HG/T 21569.2搅拌传动装置一块式弹性联轴器
HG/T 21570搅拌传动装置一联轴器
JB/T 2982摆线针轮臧速机
JB/T 7000-2010 同轴式圆柱齿轮减速器
JB/T 8853-2015锥齿轮圆柱齿轮减速器
3型式、基本参数及主要尺寸

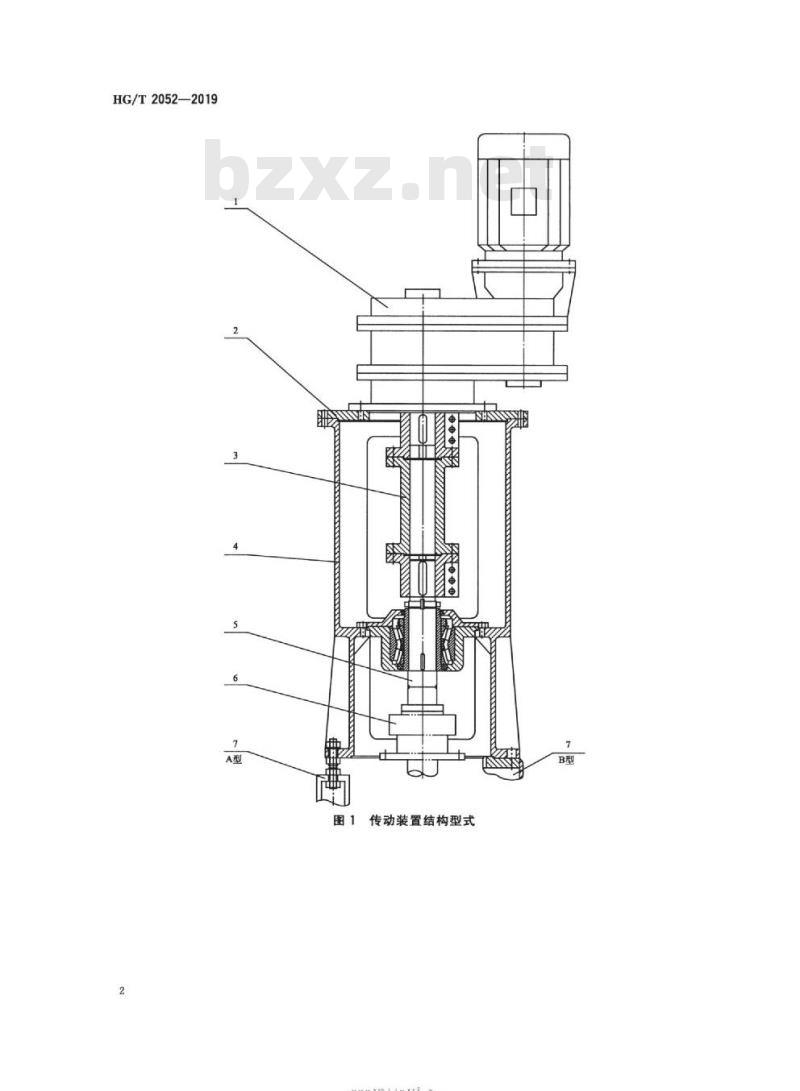

3.1传动装置型式见图1, 基本参数见表1.

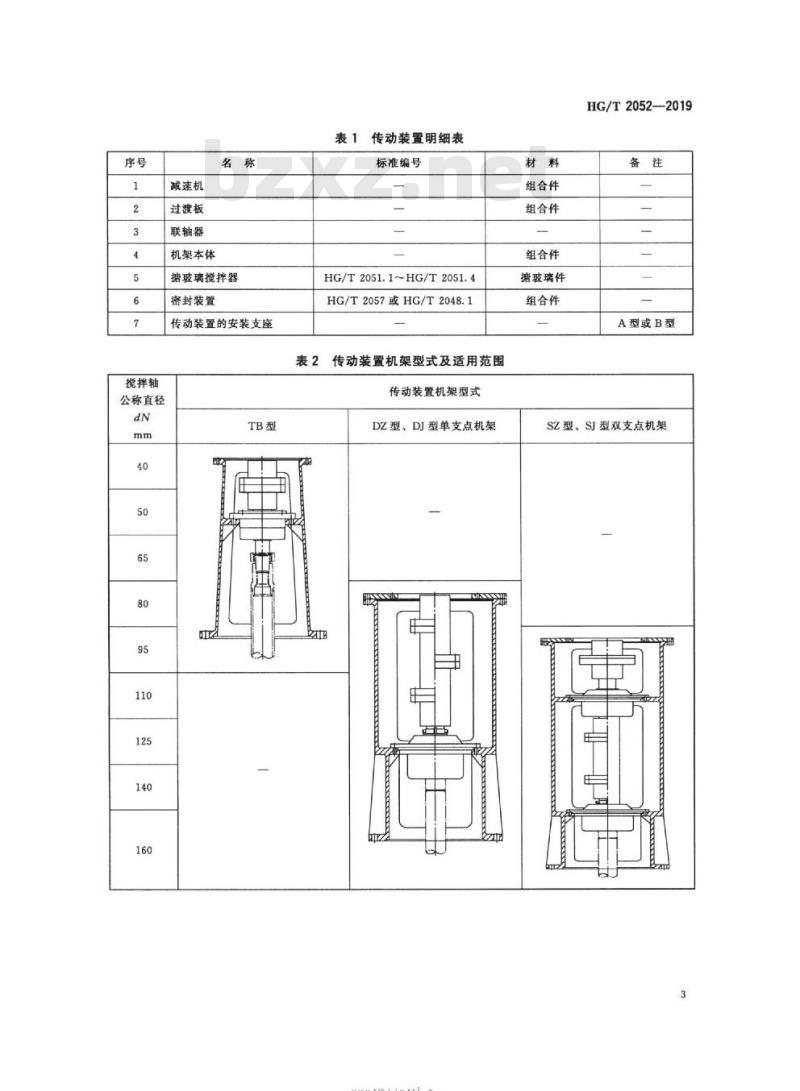

3.2传动装 置按机架输出轴结构和支点型式不同，分为TB型、DZ型、DJ型、sZ和SJ型5种结构型式(见表2)。其中TB型机架输出轴连接形式为外锥，DZ型和DJ型传动轴为单支点，SZ型和SJ型传动轴为双支点。
3.3传动装置用电机功率和减速机的选用可参照附录A。
