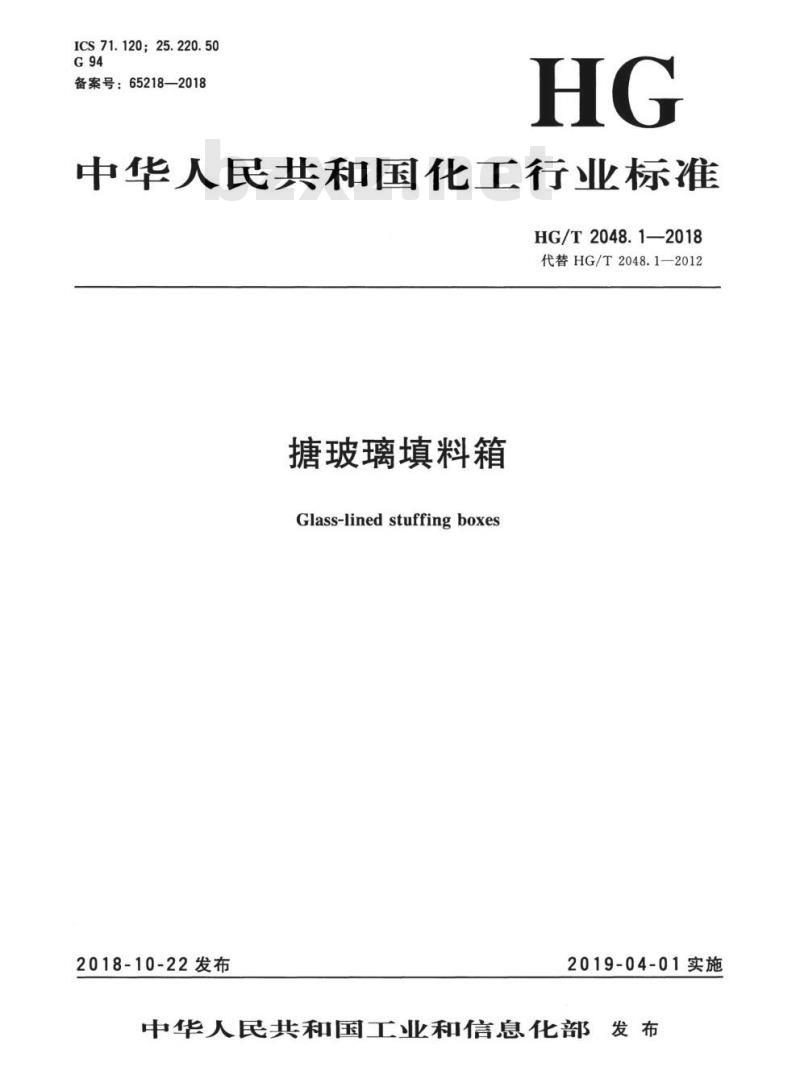

【HG化工标准】 代替 HG/T 2048. 1-2012 搪玻璃填料箱

HG/T 2048. 1-2018.Glass-lined stuffing boxes.

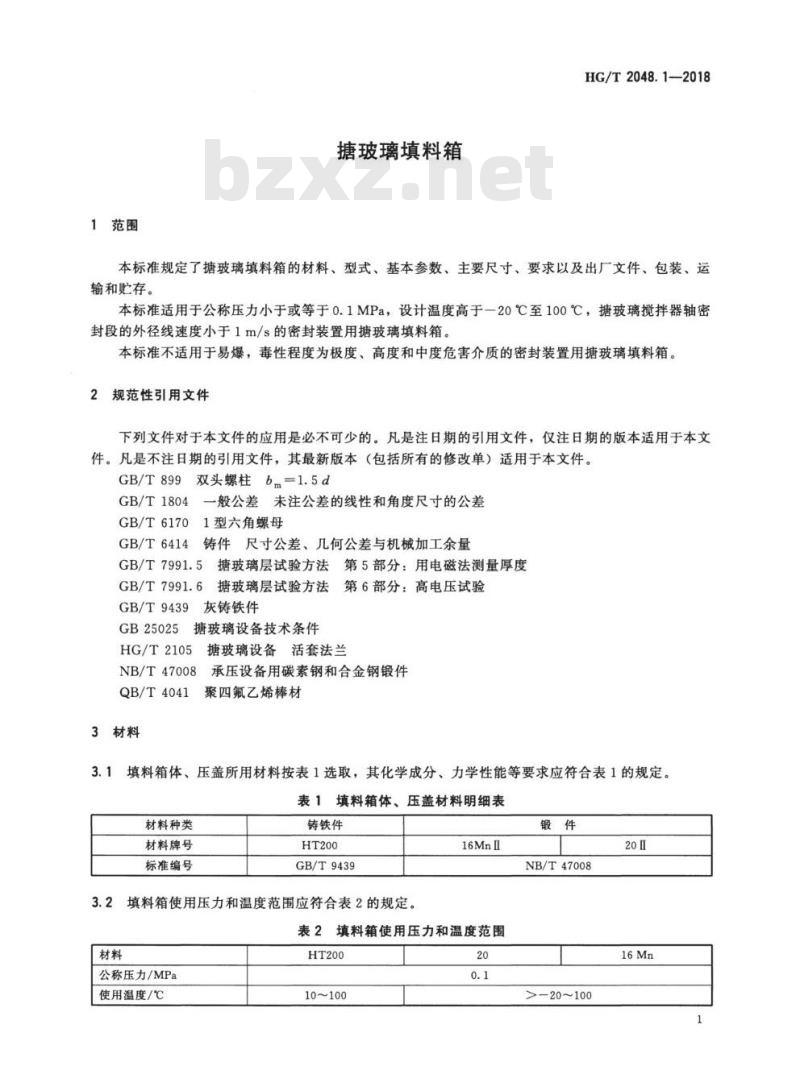

1范围
HG/T 2048. 1规定了搪玻璃填料箱的材料、型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
HG/T 2048. 1适用于公称压力小于或等于0.1 MPa,设计温度高于- 20 C至100 C,搪玻璃搅拌器轴密封段的外径线速度小于1 m/s的密封装置用搪玻璃填料箱。
HG/T 2048. 1不适用于易爆，毒性程度为极度、高度和中度危害介质的密封装置用搪玻璃填料箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 899双头螺柱 bm=1.5d
GB/T 1804一般公差未注公差的线性和角度尺寸的公差
GB/T 6170 1 型六角螺母
GB/T 6414铸件尺寸公差、几何公差与机械加工余量
GB/T 7991.5搪玻璃层试验方法第5部分:用电磁法测量厚度
GB/T 7991. 6搪玻璃层试验方法第6部分:高电压试验
GB/T 9439灰铸铁件
GB 25025搪玻璃设备技术条件
HG/T 2105搪玻璃设备活套法兰
NB/T 47008承压设备用碳素钢和合金钢锻件
QB/T 4041聚四氟乙烯棒材
3材料
3.1 填料箱体、压盖所用材料按表1选取，其化学成分、力学性能等要求应符合表1的规定。
