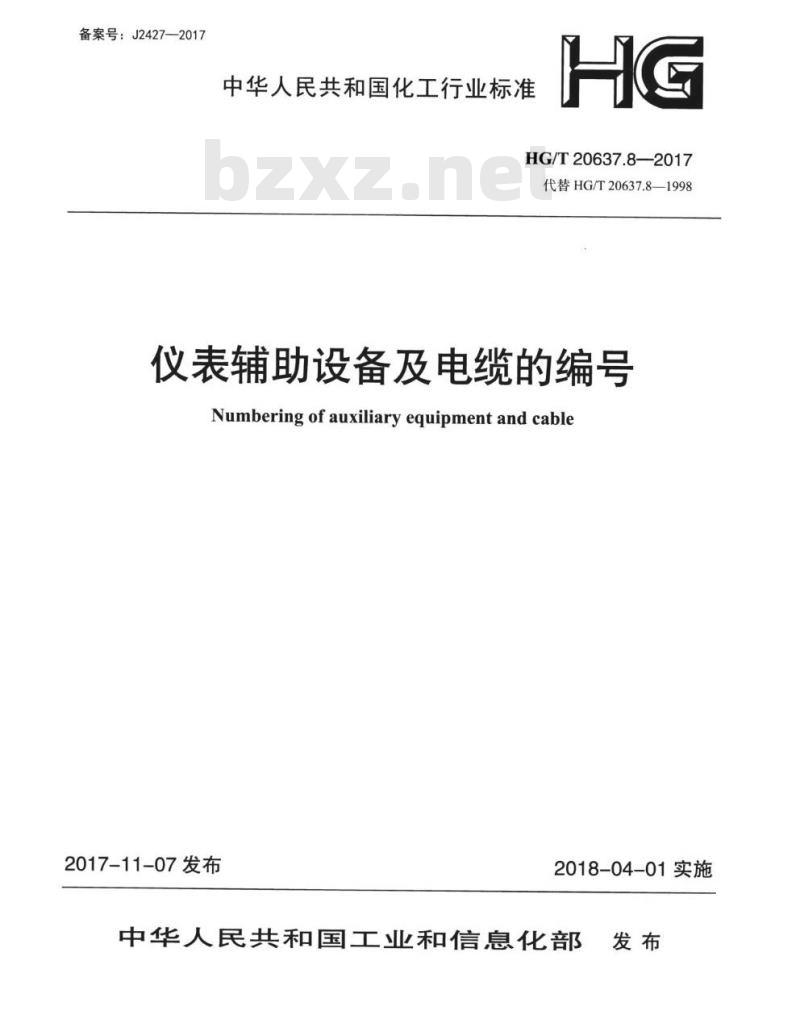

【HG化工标准】 代替 HG/T 20637.8-1998 仪表辅助设备及电缆的编号

HG/T 20637.8-2017.Numbering of auxiliary equipment and cable.

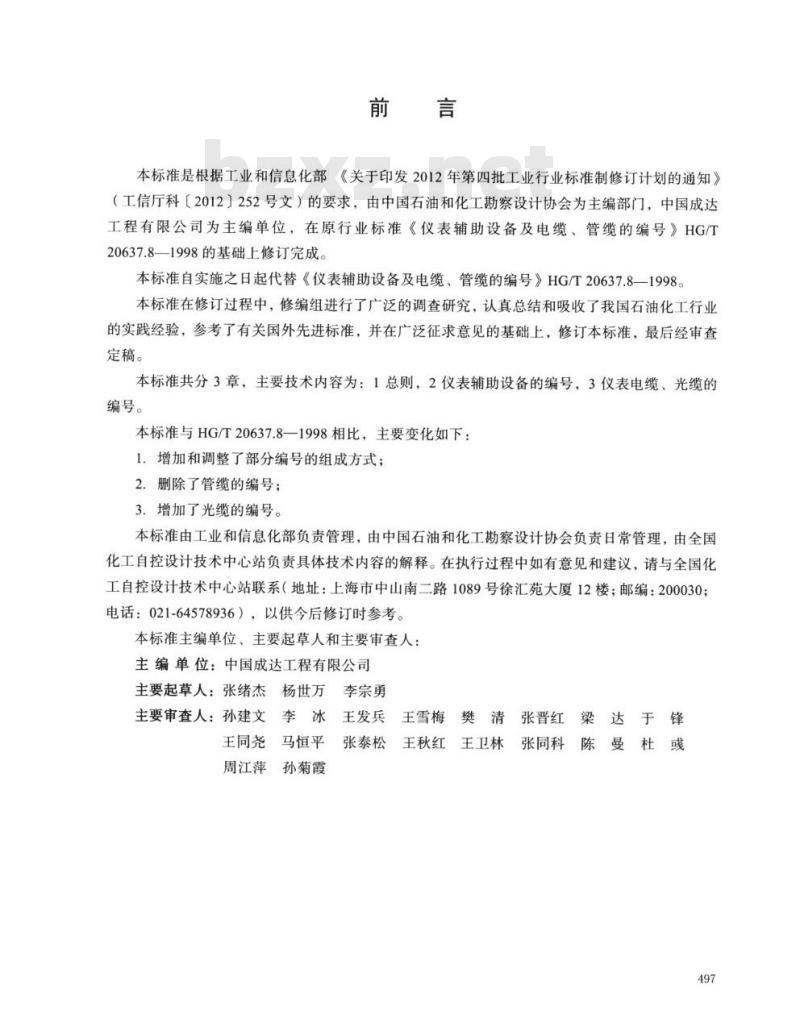

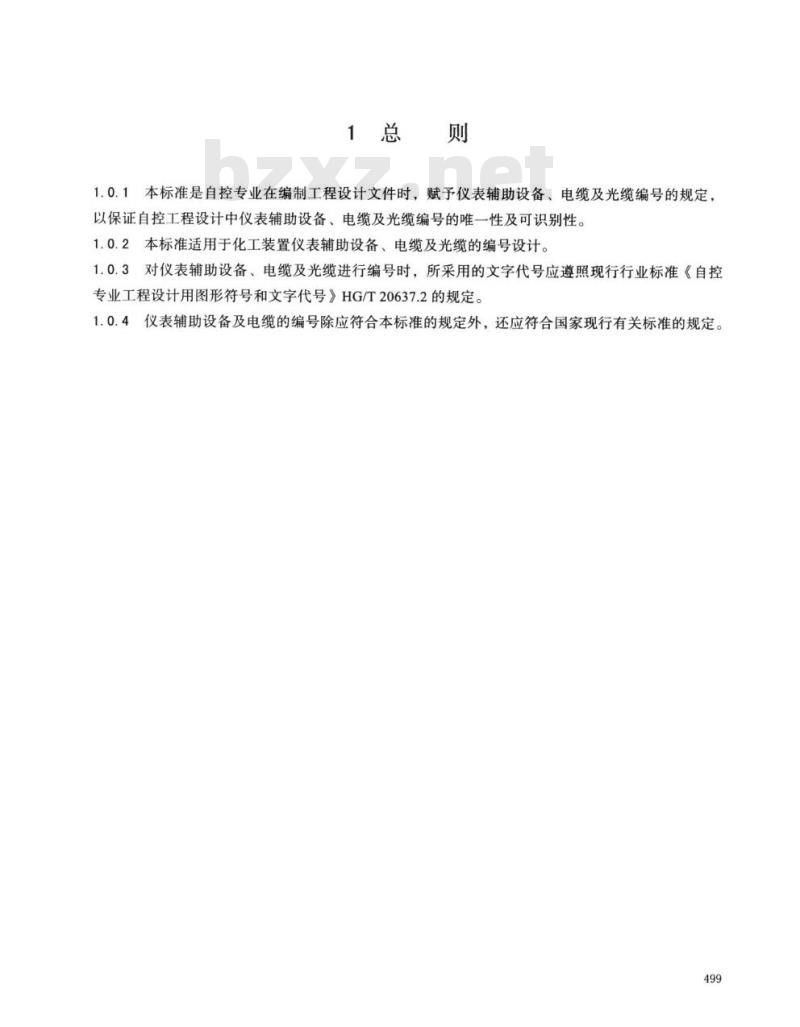

1总则
1.0.1 HG/T 20637.8是自控专业在编制工程设计文件时，赋予仪表辅助设备、电缆及光缆编号的规定，以保证自控工程设计中仪表辅助设备、电缆及光缆编号的唯一性及可识别性。
1.0.2HG/T 20637.8适用于化工装置仪表辅助设备、电缆及光缆的编号设计。
1.0.3对仪表辅助设备、电缆及光缆进行编号时，所采用的文字代号应遵照现行行业标准《自控专业工程设计用图形符号和文字代号》HG/T 20637.2的规定。
1.0.4仪表辅助设备及电缆的编号除应符合本标准的规定外，还应符合国家现行有关标准的规定。
2仪表辅助设备的编号
2.0.1仪表辅助设备的编号宜由两组数字与仪表辅助设备的文字代号组成，前一组数字编 号是装
置号或主项号，后- -组数字编号是顺序号(见图2.0.1),数字编号根据实际项目需要确定。
3仪表电缆和光缆的编号
3.1编号方法
3.1.1控制室/现场机柜室 与接线箱之间电缆的编号应采用接线箱编号法。
3. 1.2控制室/现场机柜室 或接线箱与现场仪表之间电缆的编号应采用仪表位号编号法。
3.1.3控制室/现场机柜室内盘(柜)、操作台之间的电缆编号宜采用对应呼号编号法。
3.1.4不同控制室/现场机柜室 之间的光缆及电缆编号宜采用对应呼号编号法。
