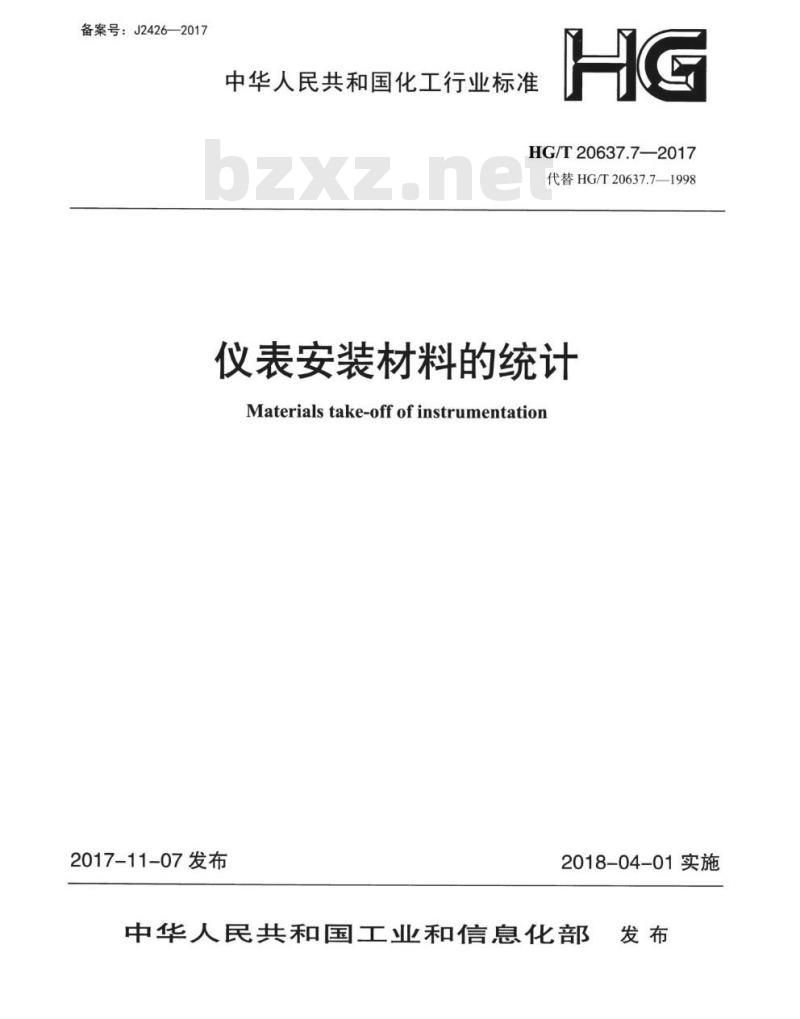

【HG化工标准】 代替 HG/T 20637.7-1998 仪表安装材料的统计

HG/T 20637.7-2017.Materials take- off of instrumentation.

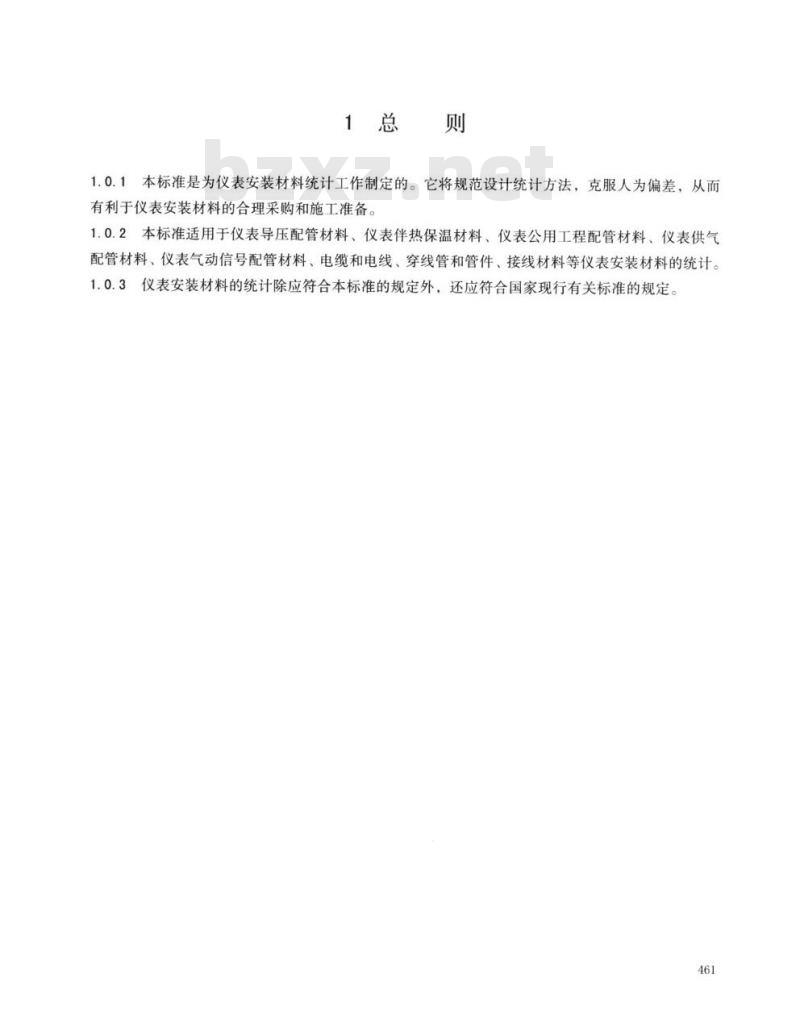

1总则
1.0.1HG/T 20637.7是 为仪表安装材料统计工作制定的。它将规范设计统计方法，克服人为偏差,从而有利于仪表安装材料的合理采购和施工准备。
1.0.2HG/T 20637.7适用于仪 表导压配管材料、仪表伴热保温材料、仪表公用工程配管材料、仪表供气配管材料、仪表气动信号配管材料、电缆和电线、穿线管和管件、接线材料等仪表安装材料的统计。
1.0.3仪表安装材料的统计除应符合本标准的规定外，还应符合国家现行有关标准的规定。
2术语
2.0.1实际数量 Actual quantity
根据“仪表安装图”“仪 表电缆及桥架布置图”“仪 表电缆桥架布置总图”“电缆表” 等工程
设计文件统计的数量。
管线、电缆、管缆的实际数量为起点至终点的路径的长度，按水平长度加向上及向下长度之总
和计算。
2.0.2测量数量 Measured quantity
实际数量乘以一个系数而得到的数量。
2.0.3估计数量 Assumed quantity
根据一个假定值，通过计算而得数量。
2.0.4设计数量 Disign quantity
依材料不同，该量分别为实际数量、测量数量、估计数量中的一个或两个量之和。
2.0.5施工备用量 Construction spare quantity
为解决施工过程中可能发生的损坏或遗失所需要的数量。施工备用量按本标准第4章的规定确定。
2.0.6请购数量 Procurement quantity
考虑到完成仪表施工所需采购的数量,该量为设计数量与施工备用量之和。
