【HG化工标准】 代替 HG/T 20637.2-1998 自控专业工程设计用图形符号和文字代号

HG/T 20637.2-2017.Symbols and identification for instrumentation engineering design.

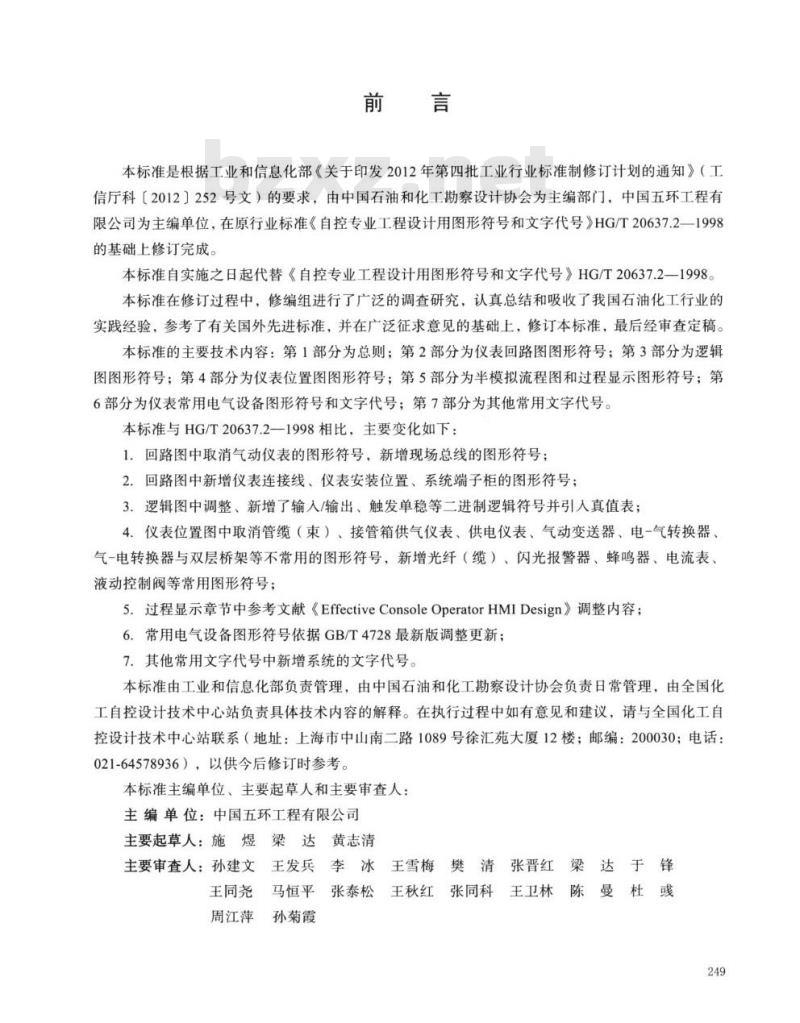

1总
则
1.0.1 为了满足自控专业工程设计的需要，使工程设计文件标准化、规范化，制定了HG/T 20637.2。
1.0.2HG/T 20637.2适用于仪表回路图、仪表位置图、可燃/有毒气体探测器布置图、仪表电缆桥架布置总图、仪表电缆及桥架布置图、现场仪表配线图、联锁系统逻辑图、半模拟流程图和工艺流程视频显示图等化工装置自控工程设计文件中常用图形符号的绘制。
1.0.3自控专业工程设计用图形符号和文字代号除符合本标准的规定外，还应符合国家现行有关标准的规定。
3逻辑图图形符号
3.1一般规定
逻辑图图形符号适用于自控工程设计中表示生产过程和设备的启动、操作、报警和停车等二进制联锁和程序控制系统的绘制，也适用于在逻辑图中表示逻辑功能，还可以用来表示能执行这些逻辑功能的物理器件，并可用于任何种类的硬件。
3.2符号的组成
3.2.1 符号应由方框或方框的组合和一个或多个限定性符号组成，见图3.2.1。
注:
1.符号使用时要附加输人线和输出线。
2.单个星号(*)表示与输人和输出有关的限定符号的放置位置。
3.当且仅当元件的功能完全由输入和输出有关的限定符号决定时，才不需要总限定符号。
4.符号的大小，可根据内部标注所需空间以及输人/输出线之多少及其间隔确定。
5.在有的图中，把一些不是符号组成部分的小写字母标在框外，目的仅仅是说明该符号使用时便于区分其多个输人和输出。
3.2.2 标在符号以外的字母(I“输入”和O“输出”),不是符号的组成部分，仅作为说明逻辑元件输入端和输出端的参考。
