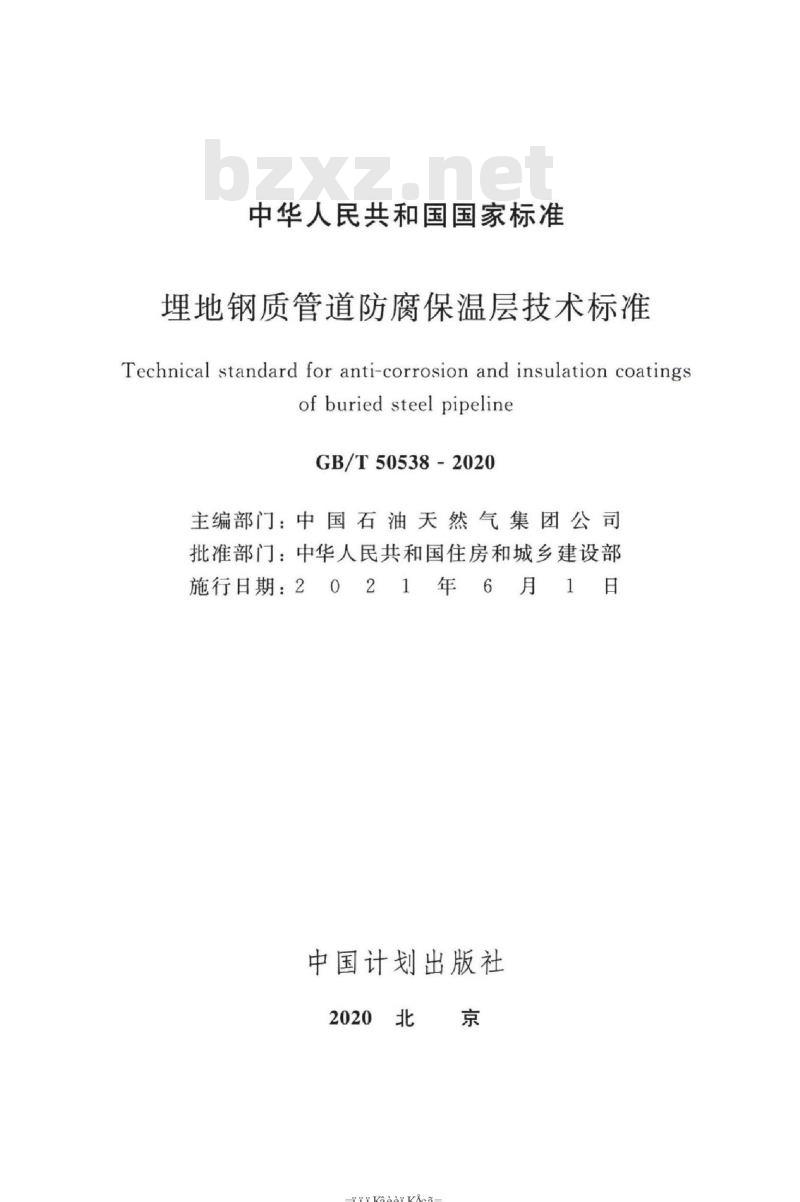

【GB国家标准】 埋地钢质管道防腐保温层技术标准

GB/T 50538-2020.Technical standard for anti-corrosion and insulation coatings of buried steel pipeline.
1总则
1.0.1 为规范埋地钢质管道外防腐保温层的设计、施工及检验，制定本标准。
1.0.2 GB/T 50538适用于输送介质温度不高于350℃,环境温度不低于-25℃的埋地钢质管道的外防腐保温。
1.0.3 埋地钢质管道外防腐保温层的设计、施工及检验除应符合本标准外，尚应符合国家现行有关标准的规定。
2术语
2.0.1 防护层 jacket layer
为防止水或潮气进入保温层,在保温层外部设置的防护结构。
2.0.2 防水帽 water proof cap
采用辐射交联聚乙烯热收缩材料或其他等效材料制作的,用于保温管端部防水的异型件。
2.0.3“一步法"工艺 one- step process
聚乙烯外护层挤出和聚氨酯保温层发泡在一条作业线上连续同步制作的工艺。
2.0.4“管中管法"工艺 pipe- in- pipe process
将聚氨酯保温原料灌注在外护管与钢管形成的密闭环形空间中,并发泡成型的制作工艺。
2.0.5“喷涂法”工艺 spraying process
采用喷涂的方法将聚氨酯保温原料涂覆到钢管外表面形成保温层的制作工艺。
2.0.6 反射层 reflecting layer
在高温复合保温结构中设置的具有热反射功能的材料层。
2.0.7 保护垫层 protective layer
在高温复合有机-无机保温结构中,具有减振作用和便于管道与无机保温层之间相对移动的无机垫层。
3基本规定
3.0.1 埋地钢质管道的保温设计,应符合减少散热损失、满足输.送工艺要求、安全环保、经济合理等基本原则。
3.0.2 埋地敷设的防腐保温管道宜采用工厂化预制,现场补口的方式。场站内管道及弯头、三通等异型件的防腐保温层可现场制作，现场制作防腐保温层性能不应低于预制管道的要求。
