- GB/T 5824-2021 建筑门窗洞口尺寸系列

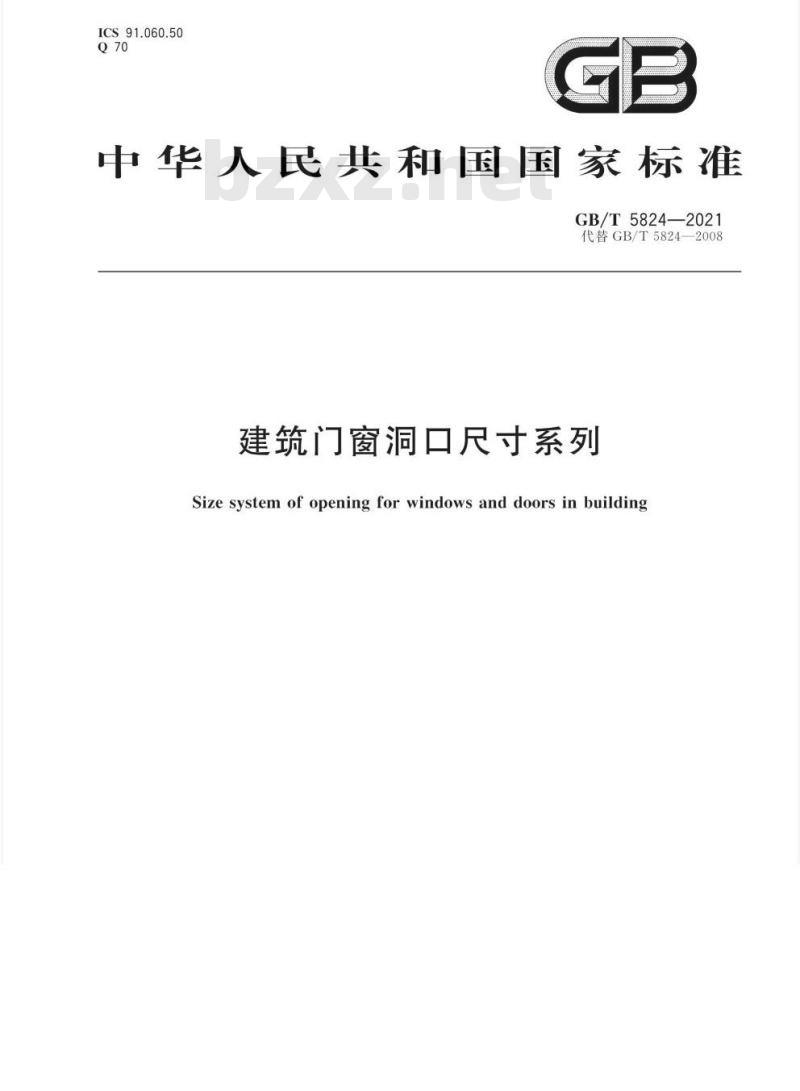

【GB国家标准】 建筑门窗洞口尺寸系列
本网站 发布时间:
2023-06-24 17:49:30
- GB/T 5824-2021
- 现行
标准号:
GB/T 5824-2021
标准名称:
建筑门窗洞口尺寸系列
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 5824-2021.Size system of opening for windows and doors in building.

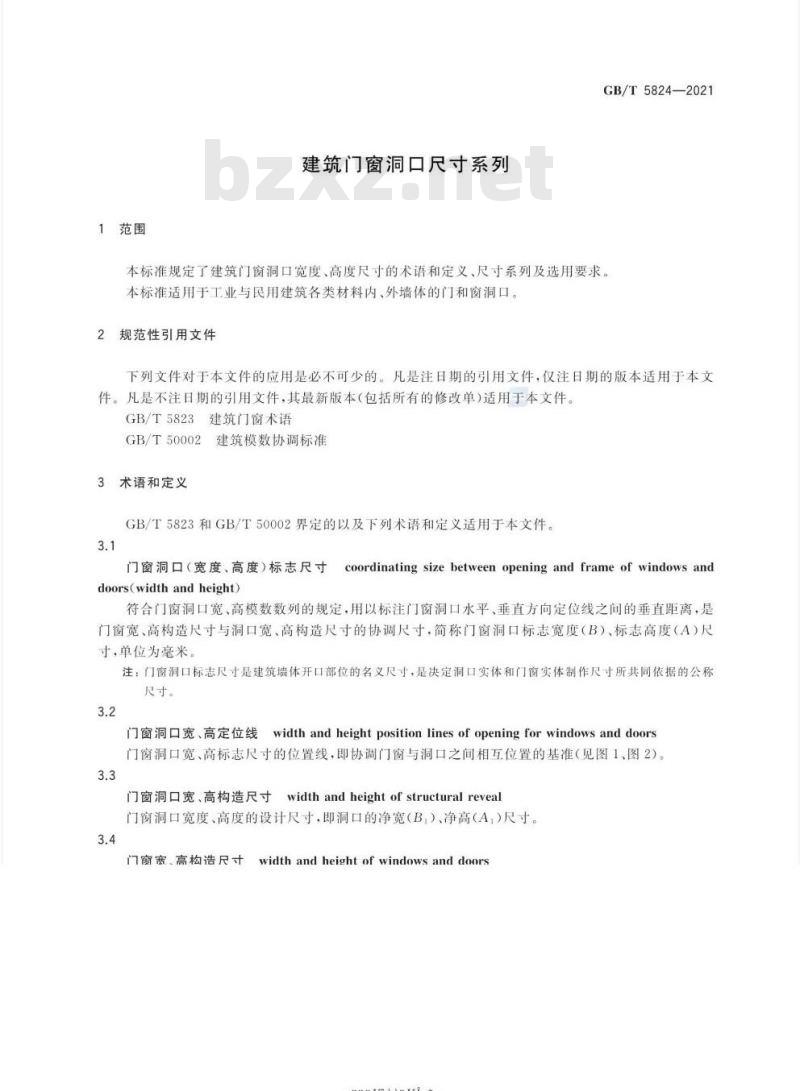

1范围
GB/T 5824规定了建筑门窗洞口宽度.高度尺寸的术语和定义.尺寸系列及选用要求。
GB/T 5824适用于工业与民用建筑各类材料内、外墙体的门和窗洞口。
2规范性引用文件
下列:文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5823建筑门窗 术语
GB/T50002建筑模数协调标准
3术语和定义
GB/T 5823和GB/T 50002界定的以及下列术语和定义适用于本文件。
3.1
门窗洞口(宽度、高度)标志尺寸 coordinating size between opening and frame of windows and doors( width and height)
符合门窗洞口宽、高模数数列的规定,用以标注门窗洞口水平、垂直方向定位线之间的垂直距离,是门窗宽、高构造尺寸与洞口宽、高构造尺寸的协调尺寸,简称门窗洞口标志宽度(B)、标志高度(A)尺寸,单位为毫米。
注:门窗洞口标志尺寸是建筑墙体开口部位的名义尺寸,是决定洞口实体和门窗实体制作尺寸所共同依据的公称尺寸。
3.2
门窗洞口宽、高定位线 width and height position lines of opening for windows and doors
门窗洞口宽高标志尺寸的位置线,即协调门窗与洞口之间相互位置的基准(见图1.图2)。
3.3
门窗洞口宽、高构造尺寸 width and height of structural reveal
门窗洞口宽度、高度的设计尺寸,即洞口的净宽(B1) .净高(A,)尺寸。
3.4
门窗塞.高构诰尺寸 width and heisht of windows and doors
1范围
GB/T 5824规定了建筑门窗洞口宽度.高度尺寸的术语和定义.尺寸系列及选用要求。
GB/T 5824适用于工业与民用建筑各类材料内、外墙体的门和窗洞口。
2规范性引用文件
下列:文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5823建筑门窗 术语
GB/T50002建筑模数协调标准
3术语和定义
GB/T 5823和GB/T 50002界定的以及下列术语和定义适用于本文件。
3.1
门窗洞口(宽度、高度)标志尺寸 coordinating size between opening and frame of windows and doors( width and height)
符合门窗洞口宽、高模数数列的规定,用以标注门窗洞口水平、垂直方向定位线之间的垂直距离,是门窗宽、高构造尺寸与洞口宽、高构造尺寸的协调尺寸,简称门窗洞口标志宽度(B)、标志高度(A)尺寸,单位为毫米。
注:门窗洞口标志尺寸是建筑墙体开口部位的名义尺寸,是决定洞口实体和门窗实体制作尺寸所共同依据的公称尺寸。
3.2
门窗洞口宽、高定位线 width and height position lines of opening for windows and doors
门窗洞口宽高标志尺寸的位置线,即协调门窗与洞口之间相互位置的基准(见图1.图2)。
3.3
门窗洞口宽、高构造尺寸 width and height of structural reveal
门窗洞口宽度、高度的设计尺寸,即洞口的净宽(B1) .净高(A,)尺寸。
3.4
门窗塞.高构诰尺寸 width and heisht of windows and doors
