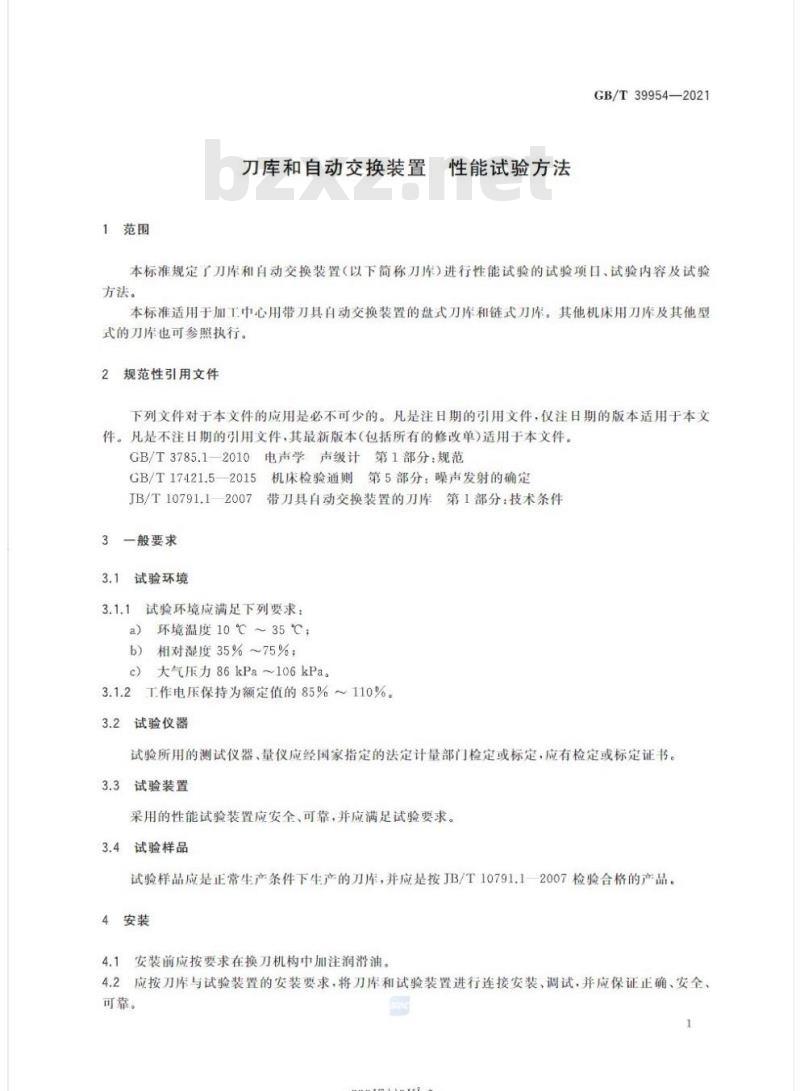

【GB国家标准】 刀库和自动交换装置 性能试验方法

GB/T 39954-2021.Tool storage with automatic tool changer-Specification of performance test.
1范围
GB/T 39954规定了刀库和自动交换装置(以下简称刀库)进行性能试验的试验项日、试验内容及试验方法。
GB/T 39954适用于加工中心用带刀具自动交换装置的盘式刀库和链式刀库。其他机床用刀库及其他型式的刀库也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3785.1-2010电声学声级计第1部分:规范
GB/T 17421.5-2015 机床检验通则 第5 部分:噪声发射的确定
JB/T 10791.1-2007 带刀具自动交换装置的刀库 第1部分:技术条件
3一般要求
3.1 试验环境
3.1.1 试验环境应满足下列要求:
a)环境温度 10°C ~ 35 °C;
b) 相对湿度35% ~75%;
c) 大气压力86 kPa ~106 kPa。
3.1.2工作电压保持 为额定值的85% ~ 110%。
3.2 试验仪器
试验所用的测试仪器、量仪应经国家指定的法定计量部i]检定或标定,应有检定或标定证书。
3.3试验装置
采用的性能试验装置应安全可靠,并应满足试验要求。
3.4试验样品
试验样品应是正常生产条件下生产的刀库,并应是按JB/T 10791.1-2007检验合格的产品。
4安装
4.1安装前应按要求在换刀机构中加注润滑油。
4.2应按刀库 与试验装置的安装要求,将刀库和试验装置进行连接安装、调试，并应保证正确、安全、可靠。
