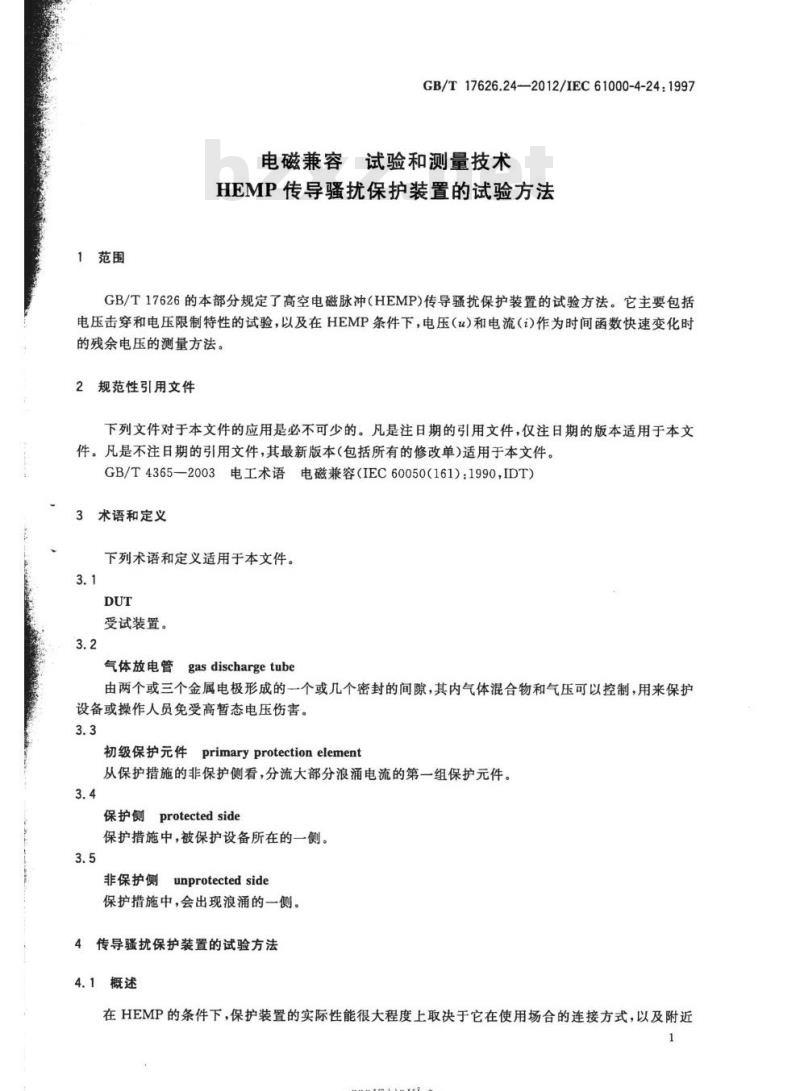

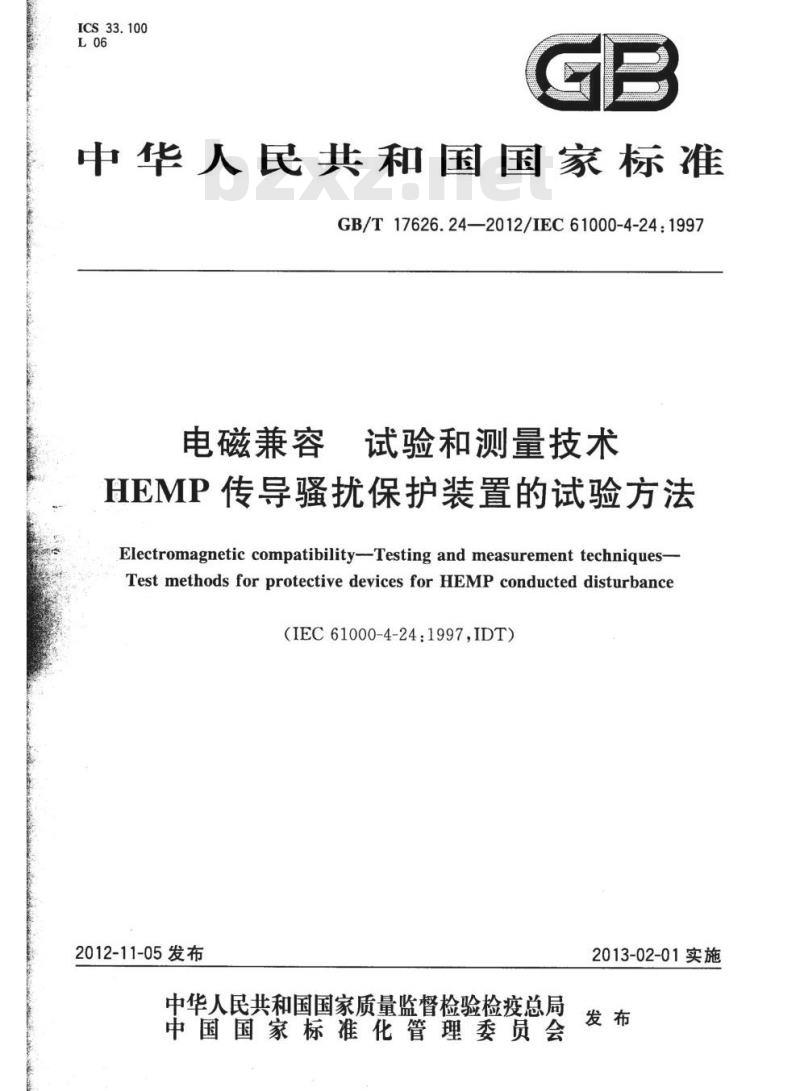

【GB国家标准】 电磁兼容 试验和测量技术HEMP传导骚扰保护装置的试验方法

GB/T 17626.24-2012.Elctromagnetic compatibility-Testing and measurement techniques-Test methods for protective devices for HEMP conducted disturbance.
1范围
GB/T 17626.24规定了高空电磁脉冲(HEMP)传导骚扰保护装置的试验方法。它主要包括电压击穿和电压限制特性的试验,以及在HEMP条件下,电压(u)和电流(i)作为时间函数快速变化时的残余电压的测量方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4365-2003电工术语电磁兼 容(IEC 60050(161):1990 ,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
DUT
受试装置。
3.2
气体放电管 gas discharge tube
由两个或三个金属电极形成的一个或几个密封的间隙,其内气体混合物和气压可以控制,用来保护设备或操作人员免受高暂态电压伤害。
3.3
初级保护元件 primary protection element
从保护措施的非保护侧看,分流大部分浪涌电流的第一组保护元件。
3.4
保护侧 protected side
保护措施中,被保护设备所在的一侧.
3.5
非保护侧 unprotected side
保护措施中,会出现浪涌的一侧。
