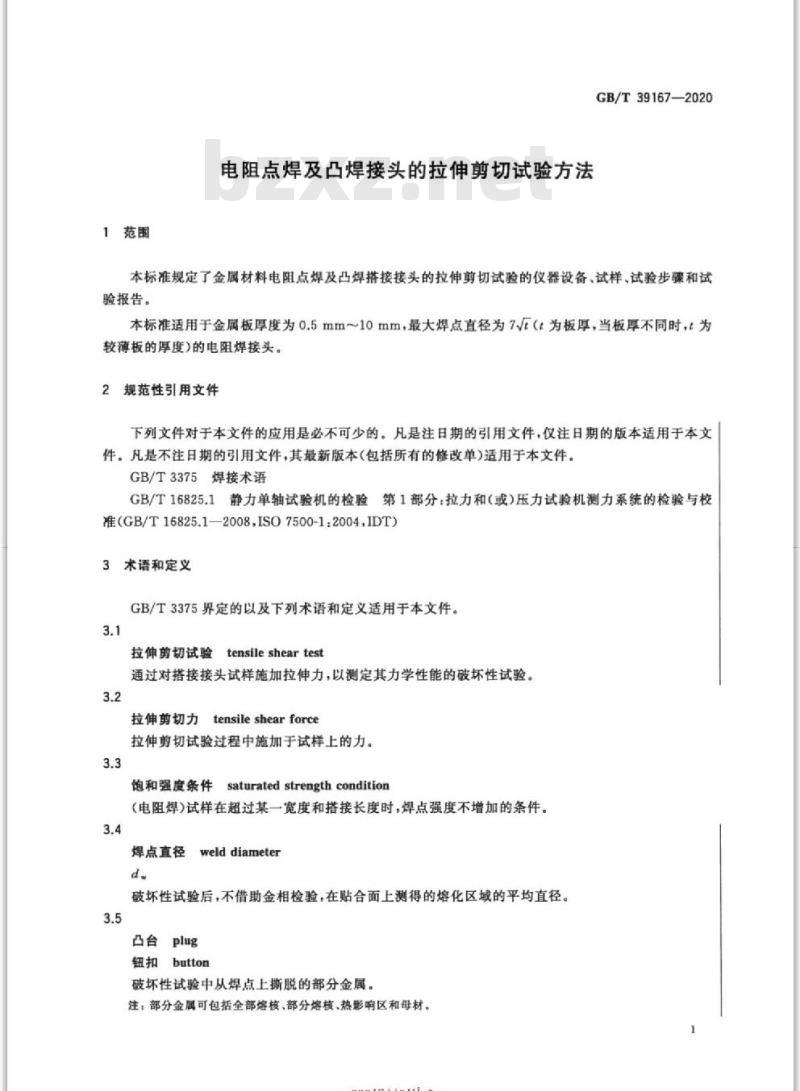

【GB国家标准】 电阻点焊及凸焊接头的拉伸剪切试验方法

GB/T 39167-2020.Test method of tensile shear for resistance spot and embossed projection welds.
1范围
GB/T 39167规定了金属材料电阻点焊及凸焊搭接接头的拉伸剪切试验的仪器设备、试样、试验步骤和试验报告。
GB/T 39167适用于金属板厚度为0.5 mm~10 mm,最大焊点直径为7vE(t为板厚,当板厚不同时,t为较薄板的厚度)的电阻焊接头.
2规范性引|用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3375焊接术语
GB/T 16825.1静 力单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准(GB/T 16825.1-2008 , ISO 7500-1 :2004 ,IDT)
3术语和定义
GB/T 3375界定的以及下列术语和定义适用于本文件。
3.1
拉伸剪切试验 tensile shear test
通过对搭接接头试样施加拉伸力,以测定其力学性能的破坏性试验。
3.2
拉伸剪切力 tensile shear force
拉伸剪切试验过程中施加于试样上的力。
3.3
饱和强度条件 saturated strength condition
(电阻焊)试样在超过某一宽度和搭接长度时,焊点强度不增加的条件.
3.4
焊点直径 weld diameter
dw
破坏性试验后,不借助金相检验,在贴合面上测得的熔化区域的平均直径。
3.5
凸台 plug
钮扣 button
破坏性试验中从焊点上撕脱的部分金属。
注:部分金属可包括全部熔核,部分熔核、热影响区和母材.
