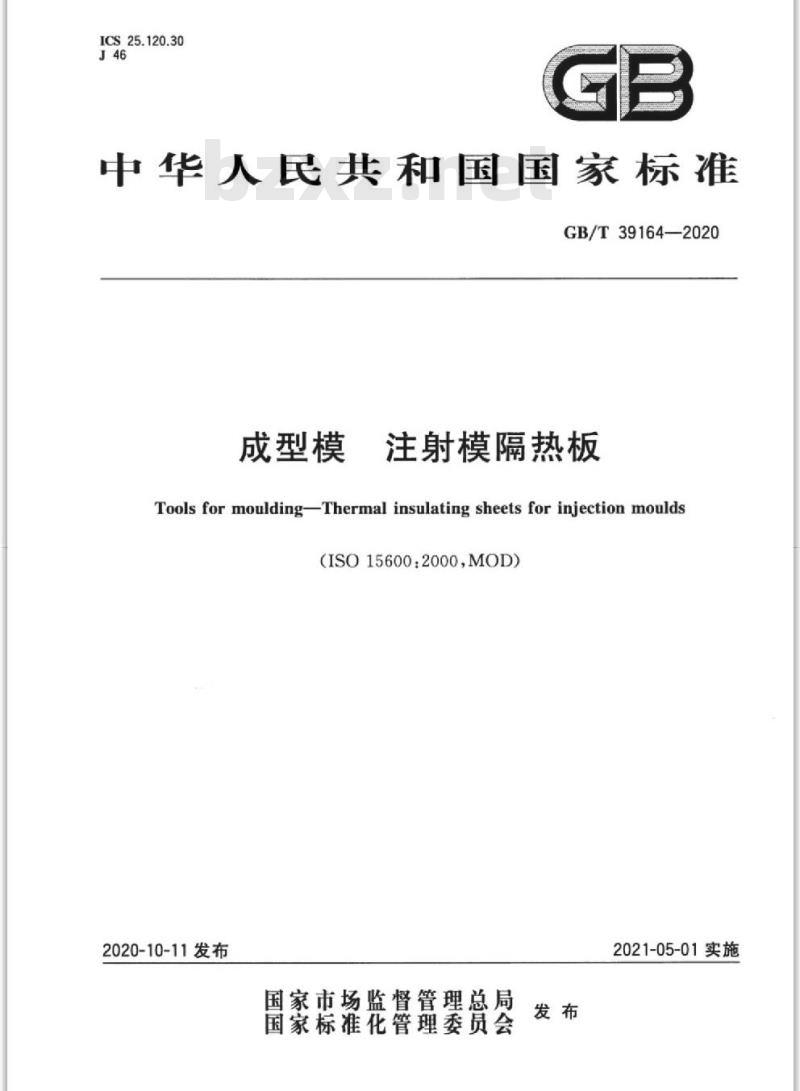

【GB国家标准】 成型模 注射模隔热板

GB/T 39164-2020.Tools for moulding-Thermal insulating sheets for injection moulds.

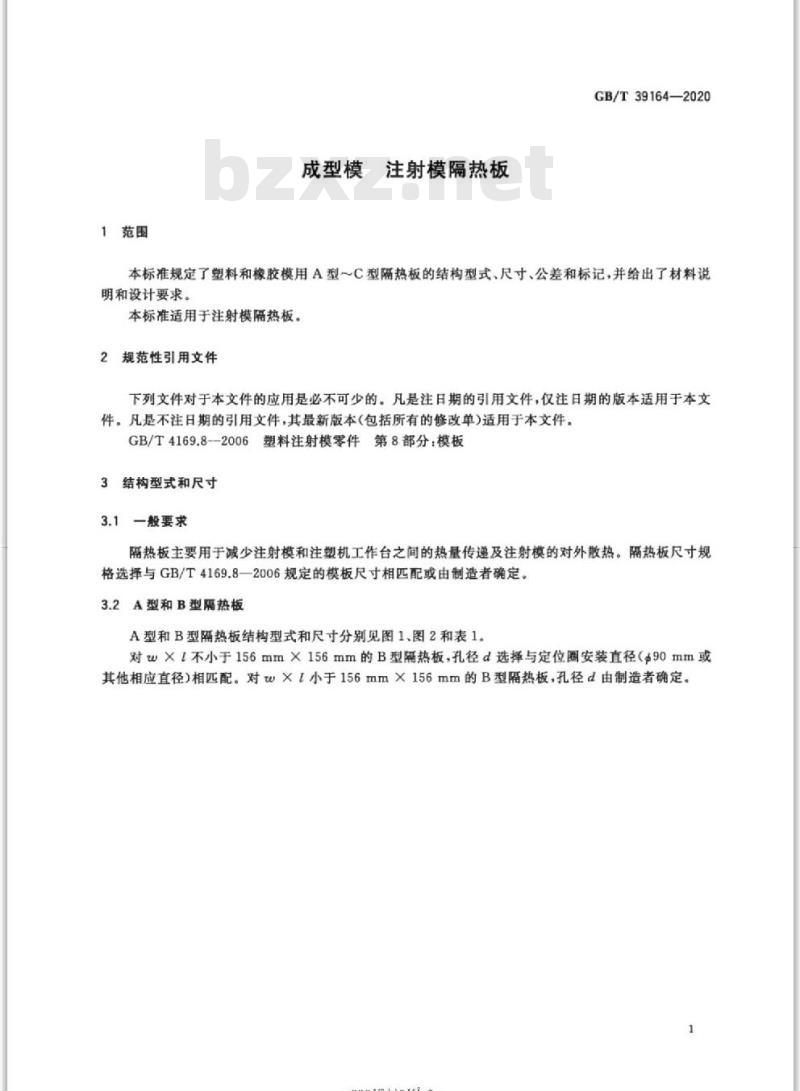

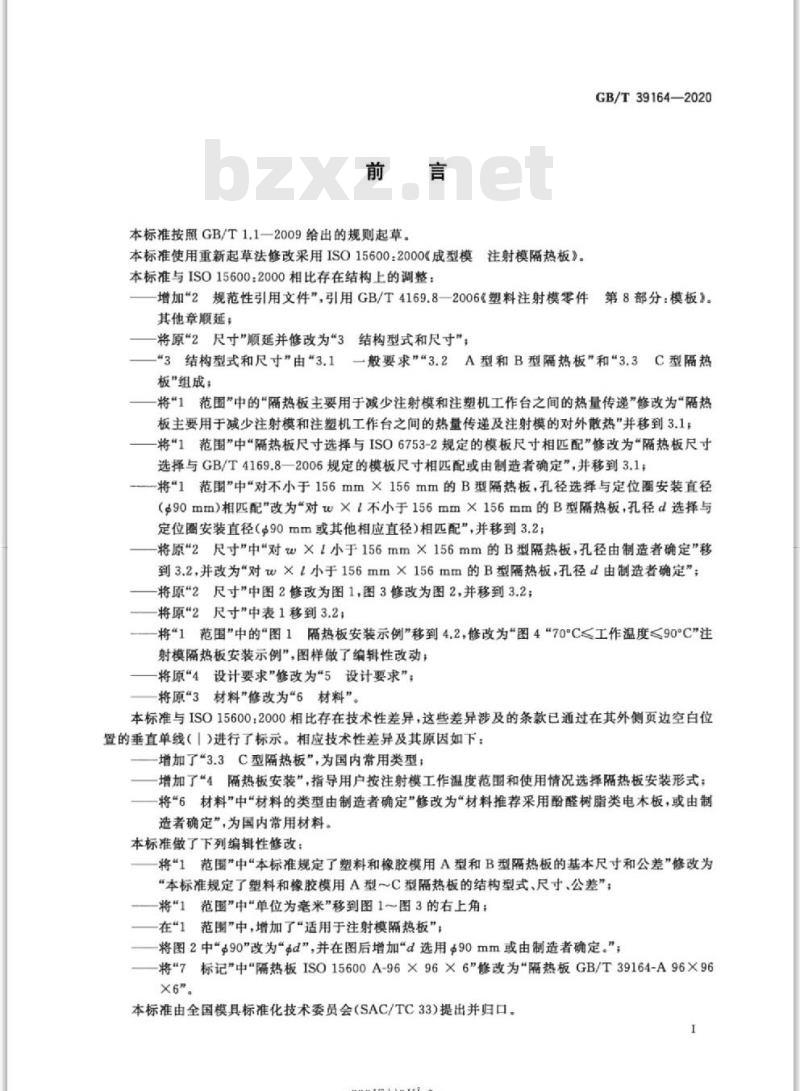

1范围
GB/T 39164规定了塑料和橡胶模用A型~C型隔热板的结构型式.尺寸、公差和标记,并给出了材料说明和设计要求。
GB/T 39164适用于注射模隔热板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4169.8-2006塑料注射模零件 第8 部分:模板
3结构型式和尺寸
3.1一般要求
隔热板主要用于减少注射模和注塑机工作台之间的热量传递及注射模的对外散热。隔热板尺寸规格选择与GB/T 4169.8-2006 规定的模板尺寸相匹配或由制造者确定。
3.2A型和B型隔热板

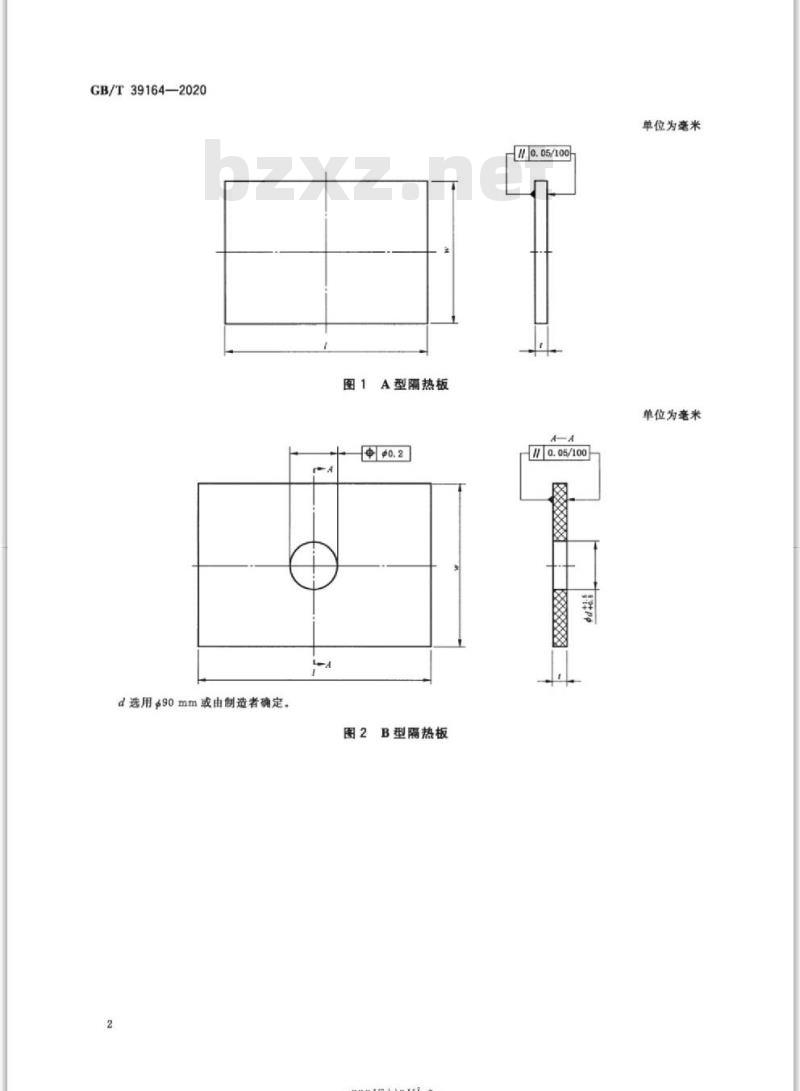

A型和B型隔热板结构型式和尺寸分别见图1.图2和表1.
对wXl不小于156mmX156mm的B型隔热板,孔径d选撣与定位圈安装直径(φ90mm或其他相应直径)相匹配。对w X l小于156 mm X 156 mm的B型隔热板,孔径d由制造者确定。
4隔热板安装
4.1一般要求
按注射模工作温度范围和使用情况,隔热板分为三种安装方式.
4.2 “70 ℃≤工作温度≤90 ℃”注射模隔热板安装
对“70 ℃≤工作温度≤90 ℃"注射模,仅在定模座板和动模座板底面安装隔热板,应用示例见图4.
4.3“工作温度>90 ℃”注射模隔热板安装
对“工作温度>90 ℃"注射模,隔热板的安装方式分两种:
a) 在定模座板、动模座板底面及模板外侧分别安装隔热板，应用示例见图5a);
b)在定模座板 与限位板之间、垫块与动模板或支承板之间及模板外侧分别安装隔热板,应用示例见图5b).
