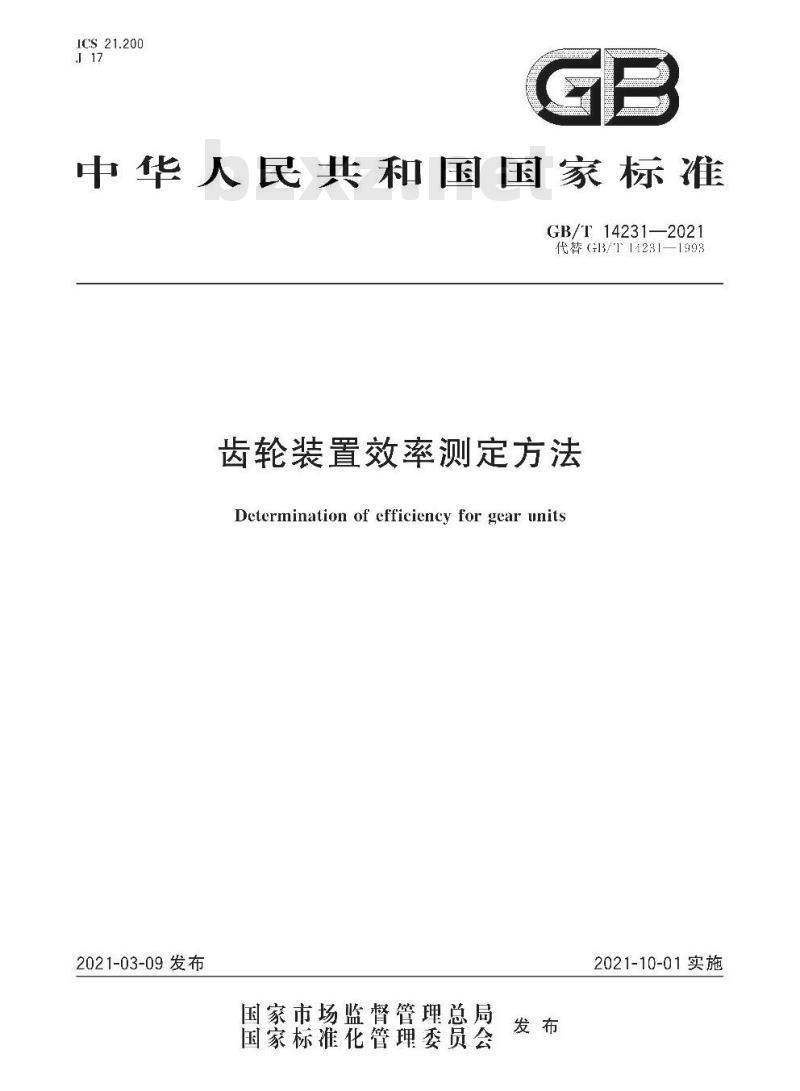

【GB国家标准】 齿轮装置效率测定方法

GB/T 14231-2021.Determination of efficiency for gear units.
1范围
GB/T 14231规定了齿轮装置传动效率台架的测试仪器、测试要求、测试方法、测试步骤、数据处理、记录和报告。
GB/T 14231适用于传递动力的有独立封闭式箱体的齿轮装置的效率测定。
GB/T 14231不适用于某些特殊单元的效率测定,如与传动齿轮做成一体的压缩机、泵、发动机,或不以传递动力为主要目的的齿轮装置等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JB/T 6876转矩转速传感器
JB/T 6877 转矩转速测量仪
JJG 924转矩转速测量装置检定规程
3符号
表1列出的符号适用于本文件。
4测试仪器
4.1精度等级
测试仪器的精度不宜低于JJG 924中规定(或与之相当)的0.5级。
4.2校准
测试仪器应符合JB/T 6876和JB/T 6877的规定。
测试前,应按操作要求做好仪器的零点调整等准备工作。
5测试要求
被测齿轮装置测试时,应按以下要求安装、调试、跑合,并确定测试条件:
a)被测齿轮装置应按设计的功率流传输方向进行安装、测试。
b)被测齿轮装置各伸出轴的旋转方向应符合设计要求。
c)被测齿轮装置、测试仪器和其他设备在试验台上的联接形式应符合第6章的规定。
d)齿轮装置与传感器联接时的同轴度误差应符合传感器的使用要求;联轴器的重量也应符合传感器的使用要求。
e)应考虑试验台上其他附件(如联轴器等)和设备安装误差带来的功率损失导致的系统误差对效率测量值的影响。
f)被测齿轮装置应与设计要求保持相同的润滑(如油品、油量)。
g)被测齿轮装置应按设计要求进行前期跑合。
