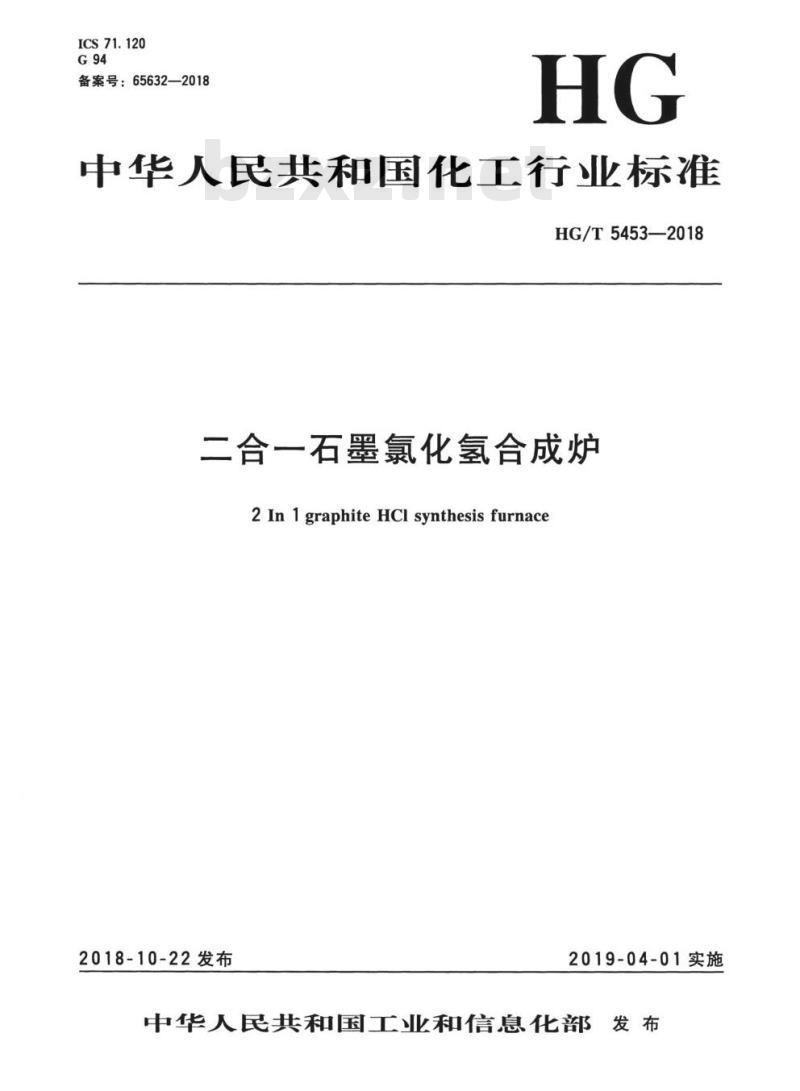

【HG化工标准】 二合一石墨氯化氢合成炉

HG/T 5453-2018.2 In 1 graphite HCI synthesis furnace.
1范围
HG/T 5453规定了二合一石墨氯化氢合成炉的结构形式及参数、要求、试验方法、检验规则、质量证明文件、标志、包装、运输和贮存。
HG/T 5453适用于以氯气、氢气为原料，集合成、冷却工艺为一体生产氯化氢气体的石墨制二合一氯化氢合成炉。
二合一石墨氯化氢合成炉的点火工艺、安全生产不在本标准范围内。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 150.2压力容器 第2 部分:材料
GB/T 150. 3压力容器第3部分:设计
GB/T 150.4压力容器第4部分:制造、检验和验收
GB/T 1804一 般公差未注公差的线性和角度尺寸的公差
GB/T 26961不透性石墨设备水压试验方法
HG/T 2370不透性石 墨制化工设备技术条件
HG/T 5451不透性石墨防爆膜水压爆破试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
二合一石墨氯化氢合成炉2 in 1 graphite HCl synthesis furnace
在一个设备中以氯气、氢气为原料完成氯化氢气体的合成、冷却两个化工单元过程的氯化氢合成炉。
3.2
石墨换热块 graphite heat exchange block
在透性石墨块材上按照图纸要求，钻两组不相通的通孔后，经酚醛树脂浸渍后得到的换热块。
4结构形式及参数 .
4.1 结构内容
二合一石墨氯化氢合成炉是立式圆简形石墨设备，由金属壳体、石墨筒体、冷却装置、燃烧反应装置、安全防爆装置、氯化氢出口段气室以及物流进出口、视镜口、点火口等附件组成。
