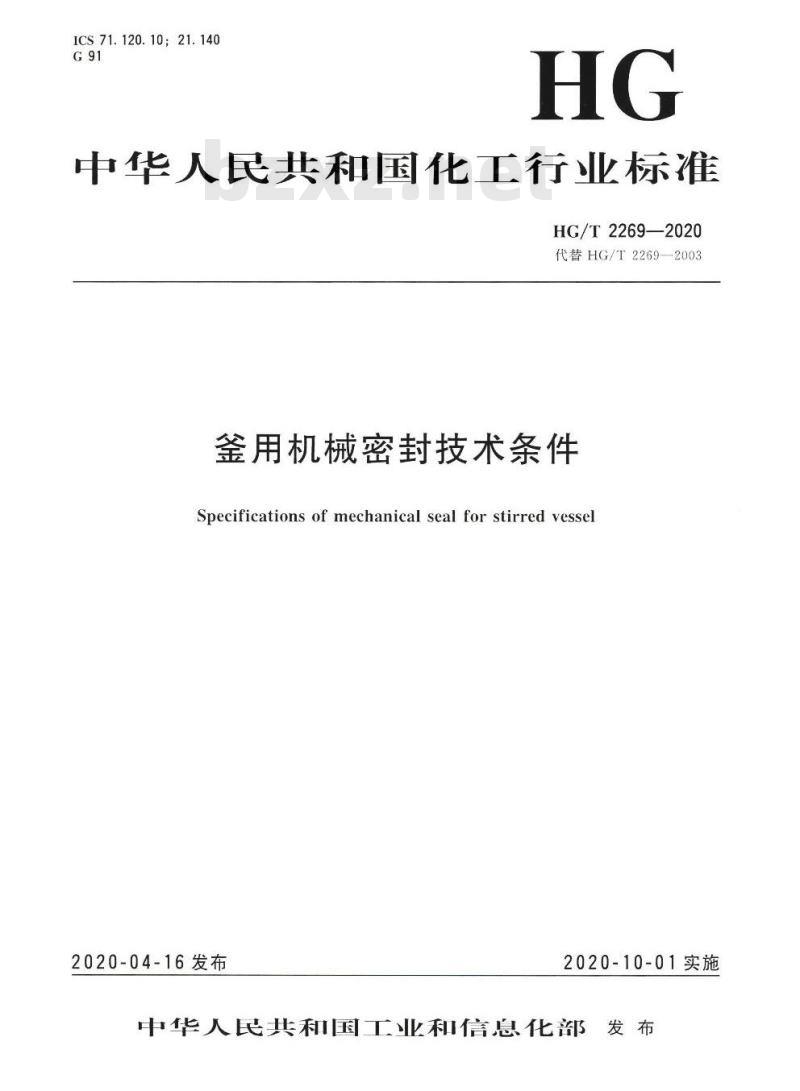

【HG化工标准】 代替 HG/T 2269-2003 釜用机械密封技术条件

HG/T 2269-2020.Specifications of mechanical seal for stirred vessel.

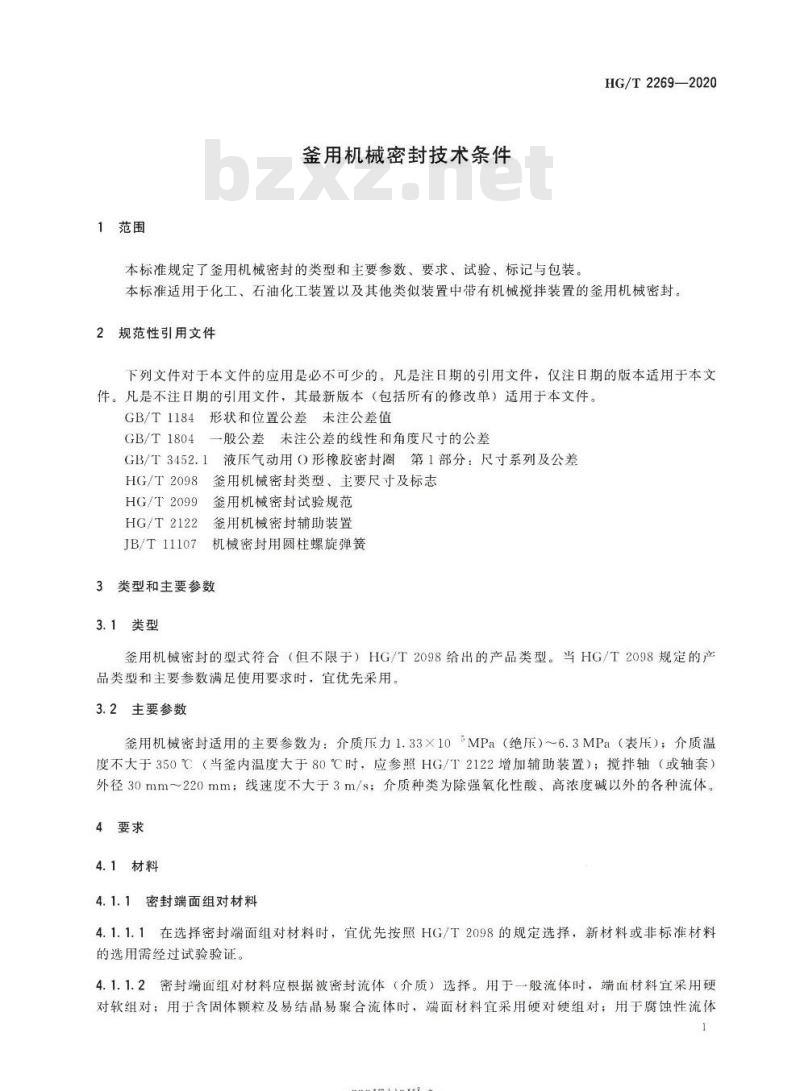

1范围
HG/T 2269规定了釜用机械密封的类型和主要参数、要求、试验、标记与包装。
HG/T 2269适用于化工、石油化工装置以及其他类似装置中带有机械搅拌装置的釜用机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184 形状和位置公差未注公差值
GB/T 1804一般公差未注公差 的线性和角度尺寸的公差
GB/T 3452. 1液压气动用 O形橡胶密封圈第1部分:尺寸系列及公差
HG/T 2098釜用机械密封类型、主要尺寸及标志
HG/T 2099釜用机械密封试验规范
HG/T 2122釜用机械密封辅助装置
JB/T 11107机械密封用圆柱螺旋弹簧
3类型和主要参数
3.1类型
釜用机械密封的型式符合(但不限于) HG/T 2098给出的产品类型。当HG/T 2098规定的产品类型和主要参数满足使用要求时，宜优先采用。
3.2主要参数
釜用机械密封适用的主要参数为:介质压力1.33X10 °MPa (绝压)~6.3MPa (表压);介质温度不大于350 C (当釜内温度大于80 C时，应参照HG/T 2122增加辅助装置);搅拌轴(或轴套)外径30mm~220mm;线速度不大于3m/s;介质种类为除强氧化性酸、高浓度碱以外的各种流体。
