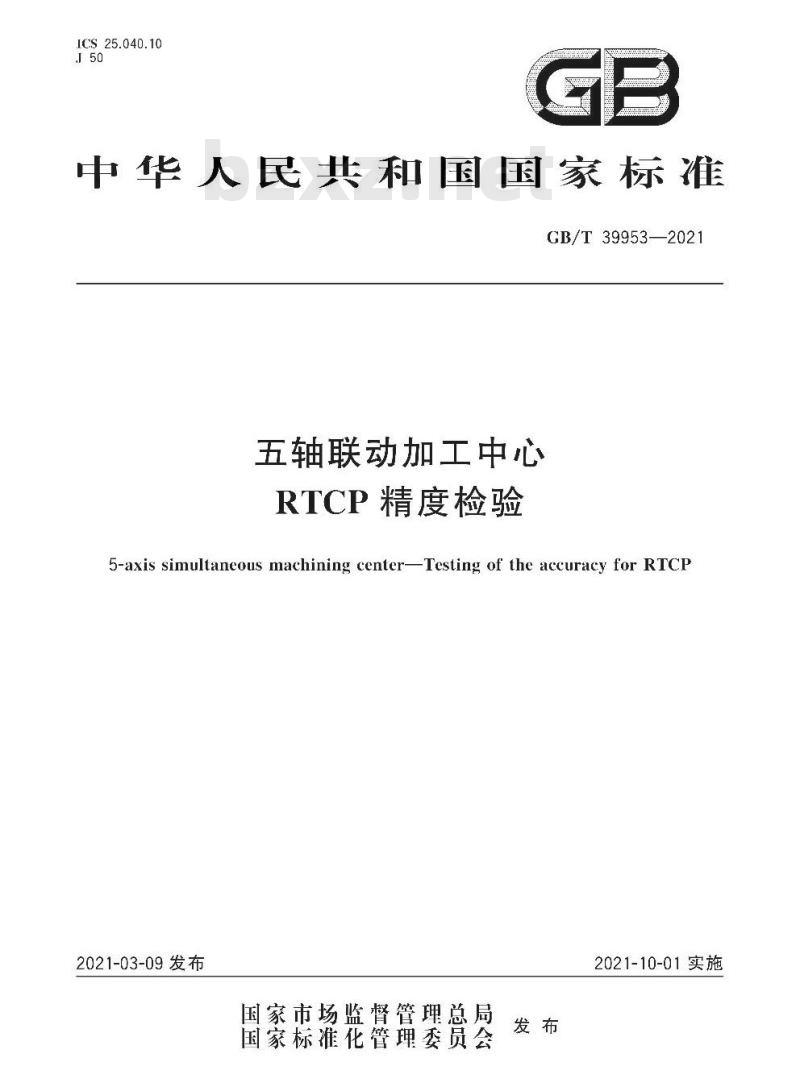

【GB国家标准】 五轴联动加工中心RTCP精度检验

GB/T 39953-2021.5-axis simultaneous machining center-Testing of the accuracy for RTCP.

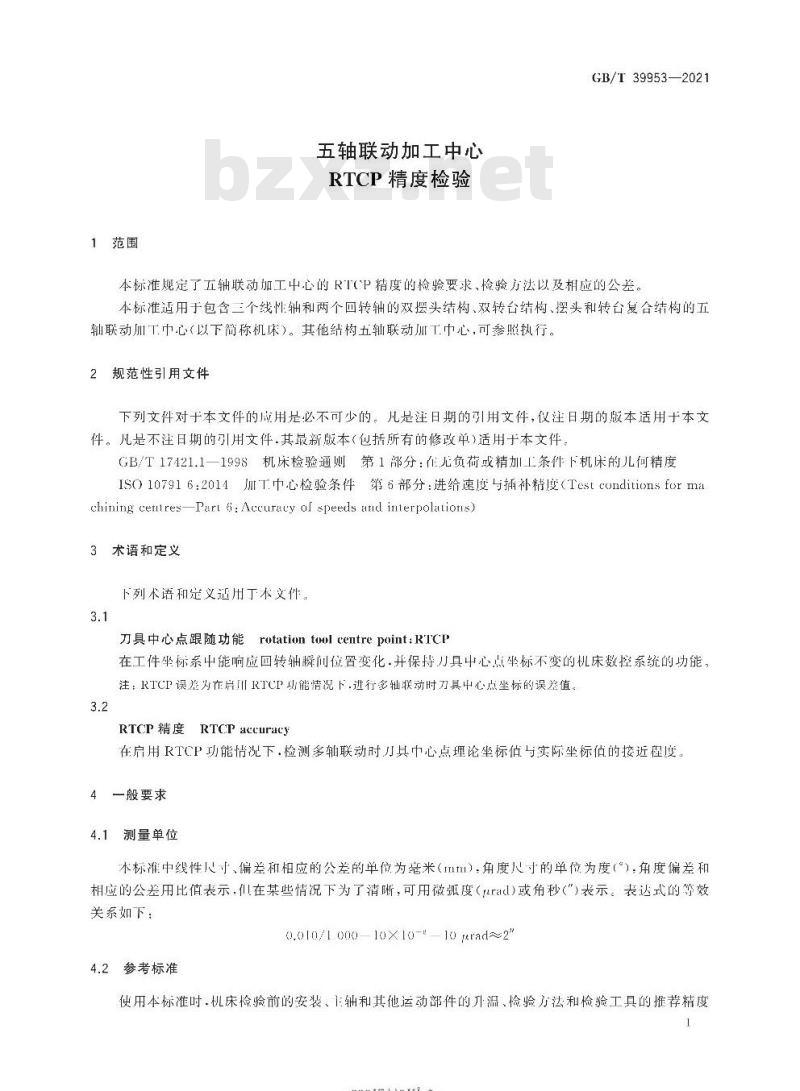

1范围
GB/T 39953规定了五轴联动加工中心的RTCP精度的检验要求、检验方法以及相应的公差。
GB/T 39953适用于包含三个线性轴和两个回转轴的双摆头结构、双转台结构、摆头和转台复合结构的五轴联动加工中心(以下简称机床)。其他结构五轴联动加工中心,可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 17421.1-1998机床检验通则 第1部分:在无负荷或精加工条件下机床的几何精度
ISO 10791-6:2014加 工中心检验条件第 6部分:进给速度与插补精度(Test conditions for machining centres-Part 6: Accuracy of speeds and interpolations)
3术语和定义
下列术语和定义适用于本文件。
3.1
刀具中心点跟随功能 rotation too centre point; RTCP
在工件坐标系中能响应回转轴瞬间位置变化.并保持刀具中心点坐标不变的机床数控系统的功能。
注:RTCP误差为在启用RTCP功能情况下.进行多轴联动时刀具中心点坐标的误差值。
3.2
RTCP精度
RTCP accuracy
在启用RTCP功能情况下,检测多轴联动时刀具中心点理论坐标值与实际坐标值的接近程度。
4一般要求
4.1 测量单位
本标准中线性尺寸、偏差和相应的公差的单位为毫米(mm),角度尺寸的单位为度(°),角度偏差和相应的公差用比值表示,但在某些情况下为了清晰,可用微弧度(μrad)或角秒(")表示。
