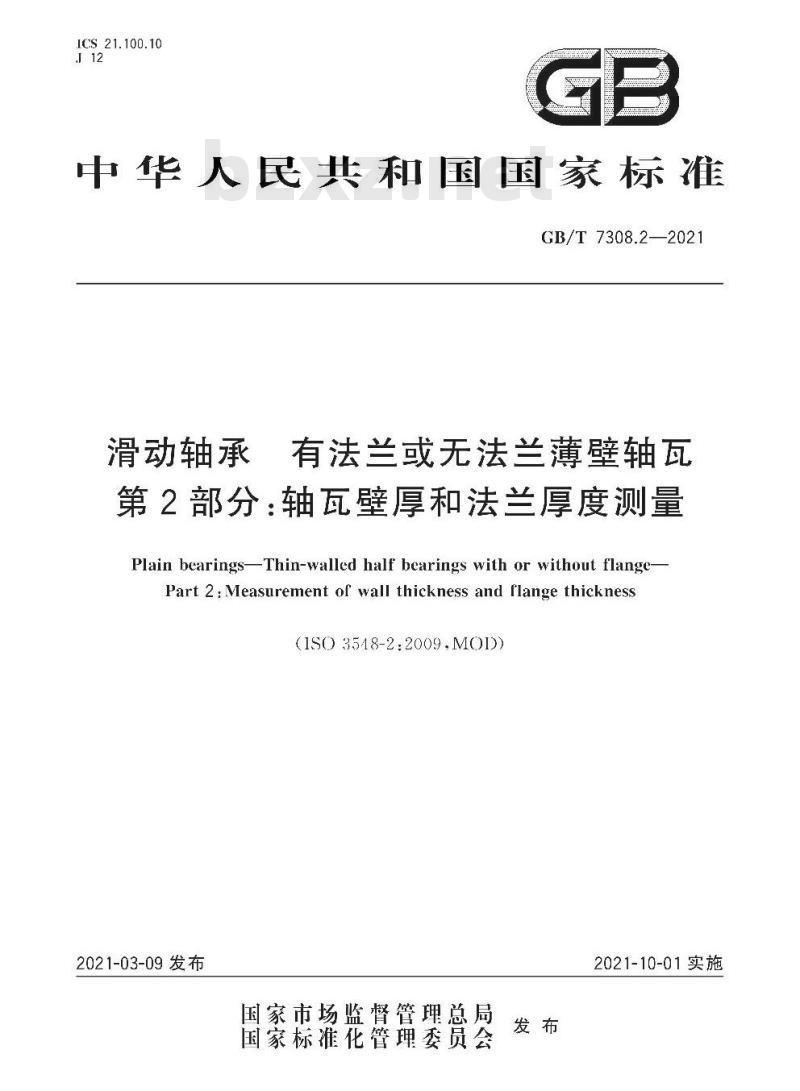

【GB国家标准】 滑动轴承 有法兰或无法兰薄壁轴瓦第2部分:轴瓦壁厚和法兰厚度测量

GB/T 7308.2-2021.Plain bearings-Thin-walled half bearings with or without flange-Part 2 : Measurement of wall thickness and flange thickness.

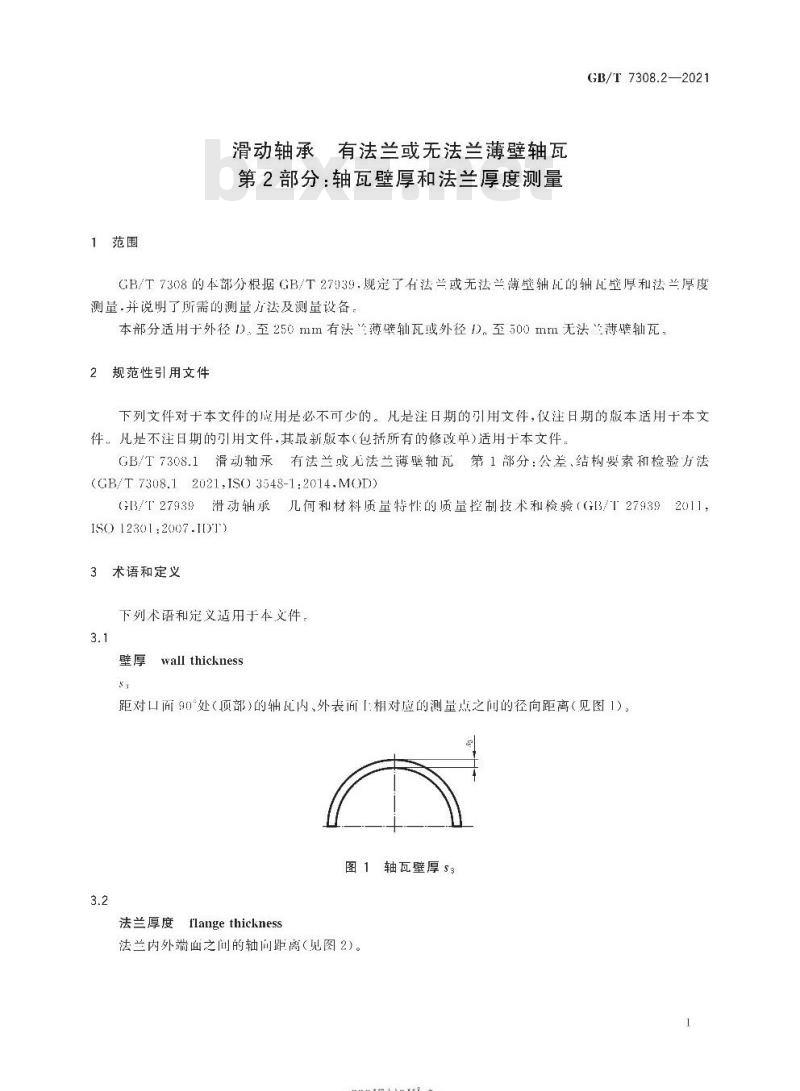

1范围
GB/T 7308的本部分根据GB/T 27939,规定了有法兰或无法兰薄壁轴瓦的轴瓦壁厚和法兰厚度测量,并说明了所需的测量方法及测量设备。
GB/T 7308.2适用于外径D。至250mm有法兰薄壁轴瓦或外径D。至500mm无法兰薄壁轴瓦。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7308.1滑 动轴承有法兰或无法兰薄壁轴瓦 第1部分:公差、结构要素和检验方法(GB/T 7308.1- 2021,ISO 3548-1 :2014, MOD)
GB/T 27939滑 动轴承几何 和材料质量特性的质量控制技术和检验(GB/T 27939-2011,ISO 12301 :2007,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
壁厚 wall thickness
s3
距对口面90°处(顶部)的轴瓦内、外表面上相对应的测量点之间的径向距离(见图1)。
3.2
法兰厚度 flange thickness
法兰内外端面之间的轴向距离(见图2)
3.3
测量点(线) measuring points( lines)
为便于测量而约定的点(线)。
注:测量点(线)的建立并不排除在其他区域符合规定尺寸的需要。
3.4
公差 tolerance
在规定上极限和下极限之间的范围。
3.5
测量不确定度 uncertainty of measurement
由统计或系统因素引起的实测值与真值的偏差。
