【HG化工标准】 代替 HG/T 2073-2009 阿克隆磨耗试验机

HG/T 2073-2020.Akron wearing test machine.

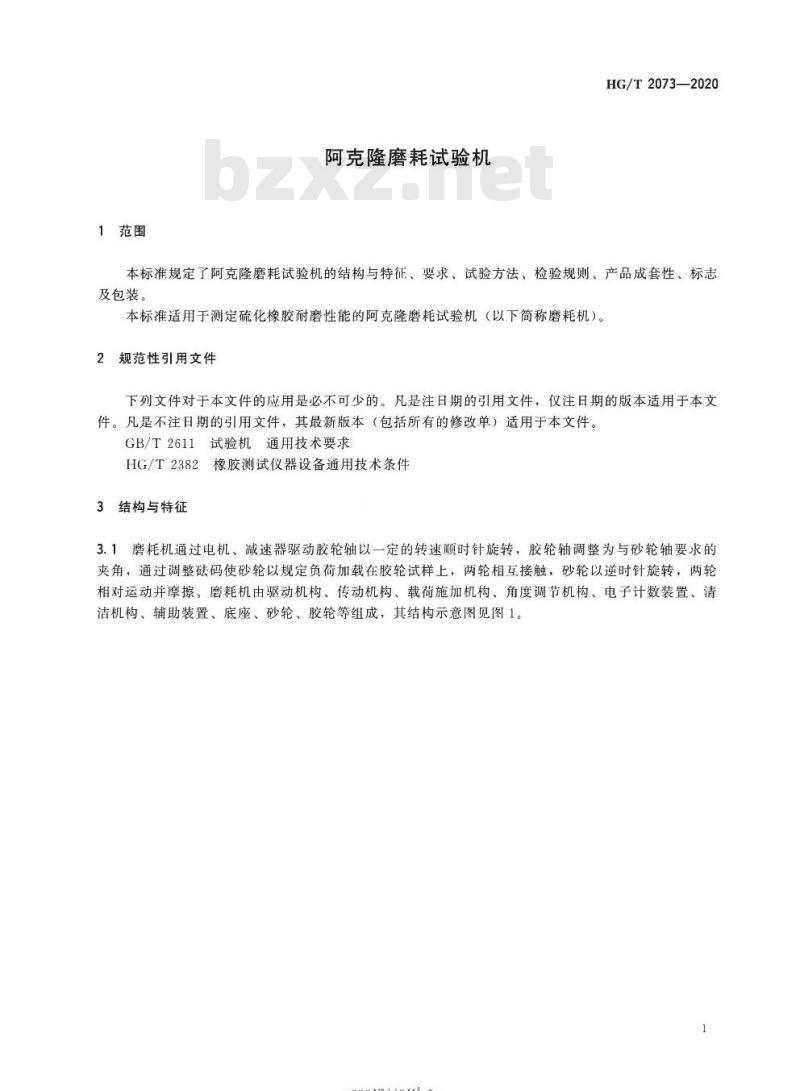

1范围
HG/T 2073规定了阿克隆磨耗试验机的结构与特征、要求、试验方法、检验规则、产品成套性、标志及包装。
HG/T 2073适用于测定硫化橡胶耐磨性能的阿克隆磨耗试验机(以下简称磨耗机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2611试验机通用技术要求
HG/T 2382橡胶测试仪器设备通用技术条件
3结构与特征
3.1 磨耗机通过电机、减速器驱动胶轮轴以一定的转速顺时针旋转，胶轮轴调整为与砂轮轴要求的夹角，通过调整砝码使砂轮以规定负荷加载在胶轮试样上，两轮相互接触，砂轮以逆时针旋转，两轮相对运动并摩擦。磨耗机由驱动机构、传动机构、载荷施加机构、角度调节机构、电子计数装置、清洁机构、辅助装置、底座、砂轮、胶轮等组成，其结构示意图见图1。
3.2驱动机构:由电机带动减速器便胶轮试样顺时针方向带动砂轮旋转。
3.3计数器:自动记录砂轮旋转次数。并能根据预先设定次数停机。
3.4 压力调节机构:由压力微调块、砝码、砝码支承架组成，并能对胶轮施加所规定的作用力。
3.5角度调节螺栓:可调整胶轮轴与砂轮轴之间的夹角。
3.6 砂轮:以规定的负荷施压试样，使试样磨耗。砂轮磨料可采用氧化铝，粒度为36号，黏合剂为
陶土，硬度为中硬2的材料制作。砂轮直径φ150 mm，中心孔直径φ32 mm，厚度25 mm。
3.7清扫装置: 安装刷子清扫砂轮表面，使试验过程中砂轮不粘胶。刷子材料为粗制硬塑料或鬃毛
等，建议首选鬃毛。可增加清扫试样表面的刷子。
