【DL电力标准】 发电机灭磁及转子过电压保护装置技术条件 第1部分:磁场断路器

DL/T 294.1-2011.Specification for equipment of de-excitation and over voltage protection for generators Part 1: Field circuit breaker.

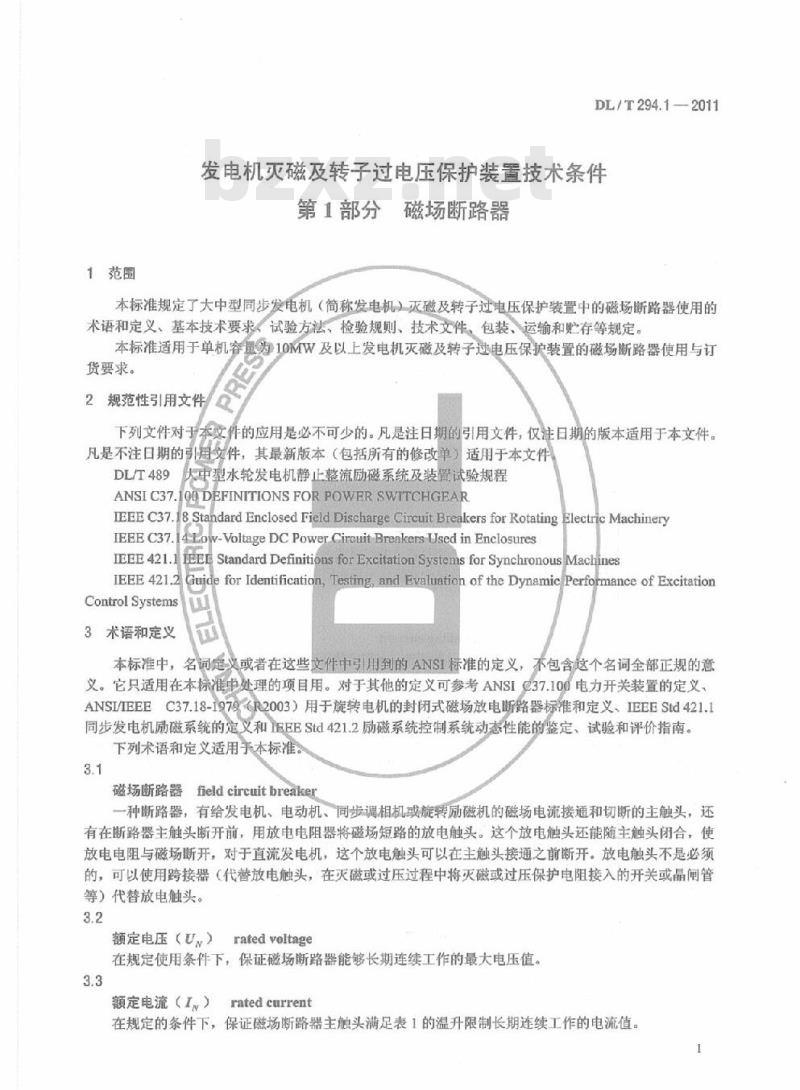

1范围
DL/T 294.1规定了大中型同步发电机(简称发电机)灭磁及转子过电压保护装置中的磁场断路器使用的术语和定义、基本技术要求<试验方法、检验规则、技术文件。包装、运输和贮存等规定。
DL/T 294.1适用于单机容量为10MW及以上发电机灭磁及转子过电压保护装置的磁场断路器使用与订货要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件，
DLT 489大中型水轮发电机静止整流励磁系统及装置试验规程
ANSI C37.100 DEFINITIONS FOR POWER SWITCHGEAR
IEEE C37.18 Standard Enclosed Field Discharge Circuit Breakers for Rotating Electric Machinery
IEEE C37.14Low-Voltage DC Power Circuit Breakers Used in Enclosures
IEEE 421.1 EEE Standard Definitions for Excitation Systems for Synchronous Machines
IEEE 421.2 Guide for Identification, Testing, and Evaluation of the Dynamic Performance of Excitation Control Systems
3术语和定义
本标准中，名词定义或者在这些文件中引用到的ANSI标准的定义，不包含这个名词全部正规的意义。它只适用在本标准中处理的项目用。对于其他的定义可参考ANSI C37.100电力开关装置的定义、ANSUIEEE C37.18-1979《R2003) 用于旋转电机的封闭式磁场放电断路器标准和定义、IEBB Std 421.1同步发电机励磁系统的定义和IEEE Std 421.2励磁系统控制系统动态性能的鉴定、试验和评价指南。
下列术语和定义适用于本标准。
3.1磁场断路器field circuit breaker.
一种断路器，有给发电机、电动机、同步调相机或旋转励磁机的磁场电流接通和切断的主触头，还有在昕路器主触头断开前，用放电电阻器将磁场短路的放电触头。这个放电触头还能随主触头闭合，使放电电阻.与磁场断开，对于直流发电机，这个放电触头可以在主触头接通之前断开。放电触头不是必须的，可以使用跨接器(代替放电触头，在灭磁或过压过程中将灭磁或过压保护电阻接入的开关或晶闸管等)代替放电触头。
