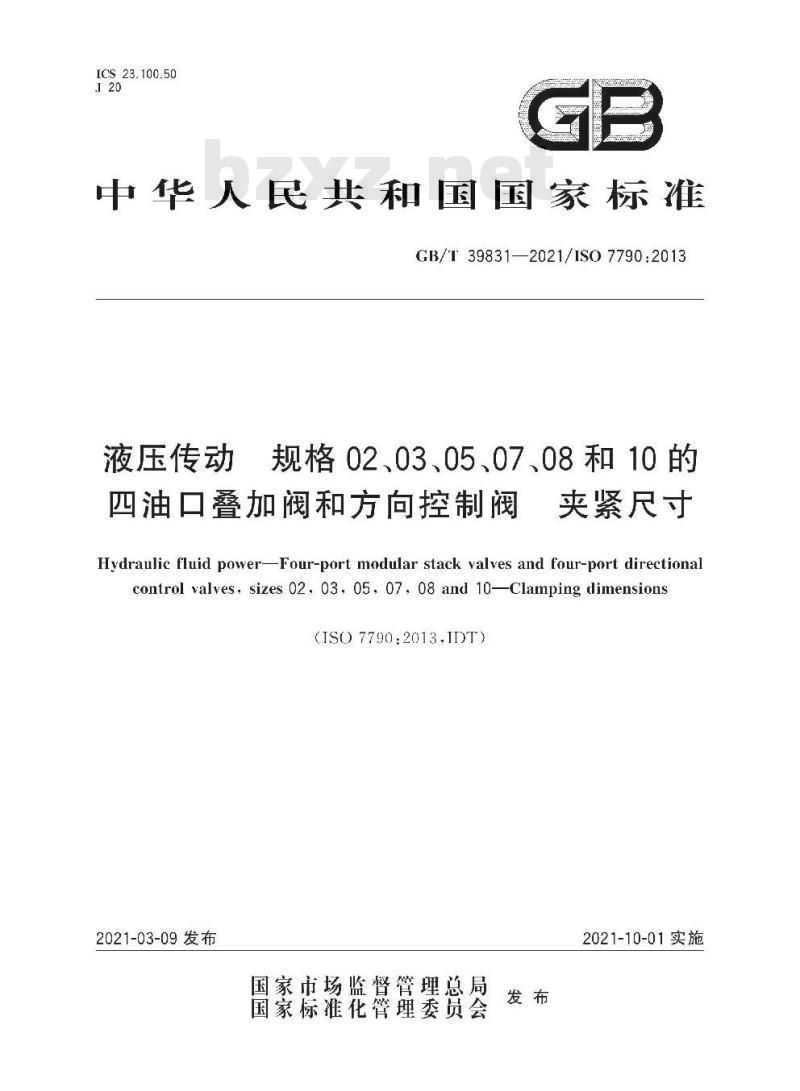

【GB国家标准】 液压传动 规格02、03、05、07、08和10的四油口叠加阀和方向控制阀 夹紧尺寸

GB/T 39831-2021.Hydraulic fluid power- Four-port modular stack valves and four-port directional
control valves, sizes 02，03，05，07, 08 and 10-Clamping dimensions。

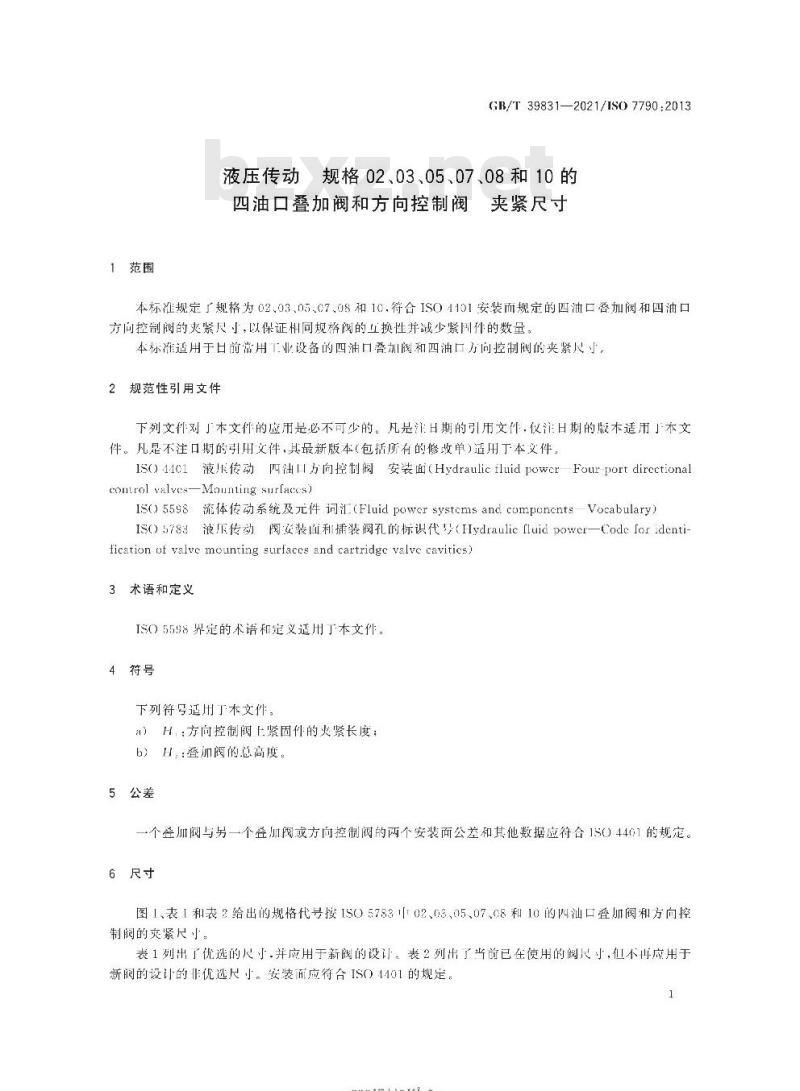

1范围
GB/T 39831规定了规格为02、03、05、07、08和10,符合ISO4401安装面规定的四油口叠加阀和四油口方向控制阀的夹紧尺寸，以保证相同规格阀的互换性并减少紧固件的数量。
GB/T 39831适用于目前常用工业设备的四油口叠加阀和四油口方向控制阀的夹紧尺寸。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 4401液压传动四油口方向控制阀 安 装面( Hydraulic fluid power- Four port directional control valves- Mounting surfaces)
ISO 5598流体传动 系统及元件词汇( Fluid power systems and components -一Vocabulary)
ISO 5783液压传动阀安 装面和插装阀孔的标识代号( Hydraulic fluid power- Code for identification of valve mounting surfaces and cartridge valve cavities)
3术语和定义
ISO 5598界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件。
a) H1:方向控制阀上紧固件的夹紧长度;
b) H2:叠加阀的总高度。
