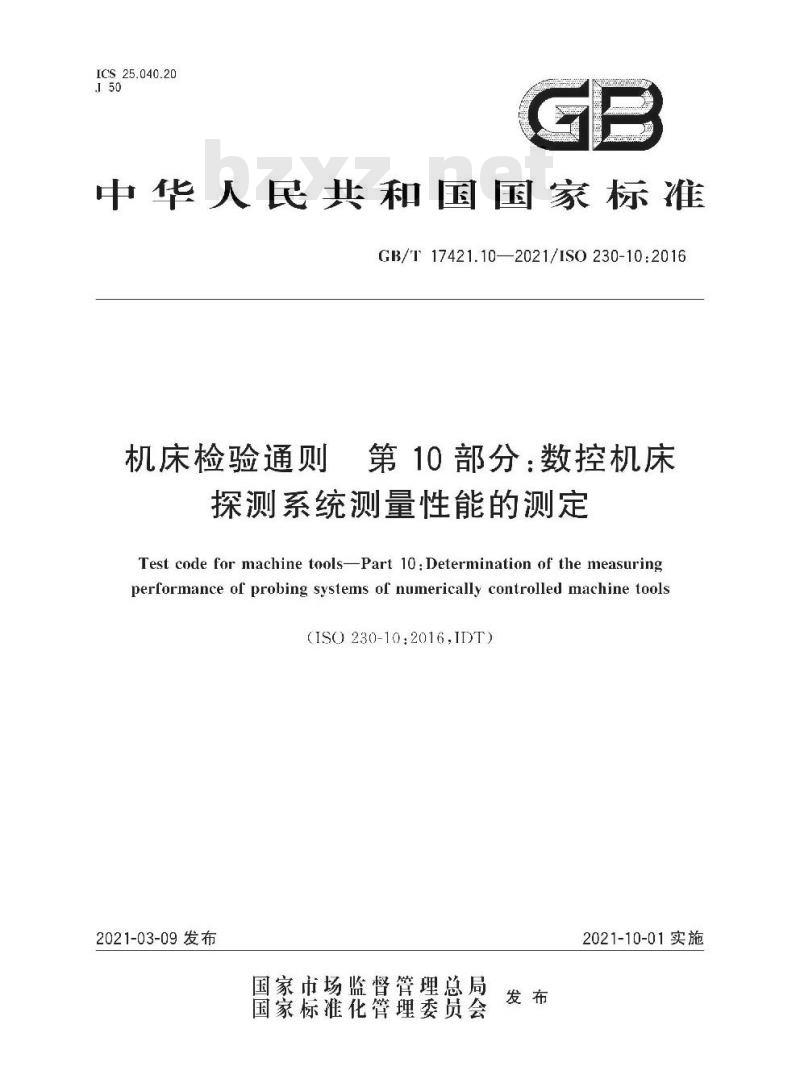

【GB国家标准】 机床检验通则 第10部分:数控机床探测系统测量性能的测定

GB/T 17421.10-2021.Test code for machine tools- Part 10: Determination of the measuring performance of probing systems of numerically controlled machine tools.
1范围
GB/T 17421.10规定了与数控机床装配成一体的接触式探测系统(离散点探测模式)测量性能评估的检测程序。
GB/T 17421.10不含其他型式的探测系统,如那些用于扫描模式或非接触式的探测系统。用于坐标测量机.的机床性能评估也不在本部分范围内,这些性能涉及跟踪能力的问题,明显受机床几何精度影响。
本部分规定的机床探测系统检测还可按GB/T16857.2和GB/T16857.5测定。
数控机床的接触式探测系统在加工过程中应用如下:
加工前检查工件是否正确安装;
工件的定位和/或校准;
加工后，工件仍在机床.上对其进行测量;
机床旋转轴线的定位和定向测量;
切削刀具的设定和测量(刀具半径、长度和偏移);
刀具磨损的测定。
注1:本部分主要针对加工中心而言,对于其他类型的机床.如车削和磨削中心,会在本部分以后的版本中涉及。
注2:本部分不涉及非接触测量(例如:光学测头),但是会在本部分以后的版本中涉及。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 16857.5-2017产 品几何技术规范(GPS)坐 标测量机的验收检测和复检检测第5部分:使用单探针或多探针接触式探测系统的坐标测量机(ISO 10360-5:2010,IDT)
