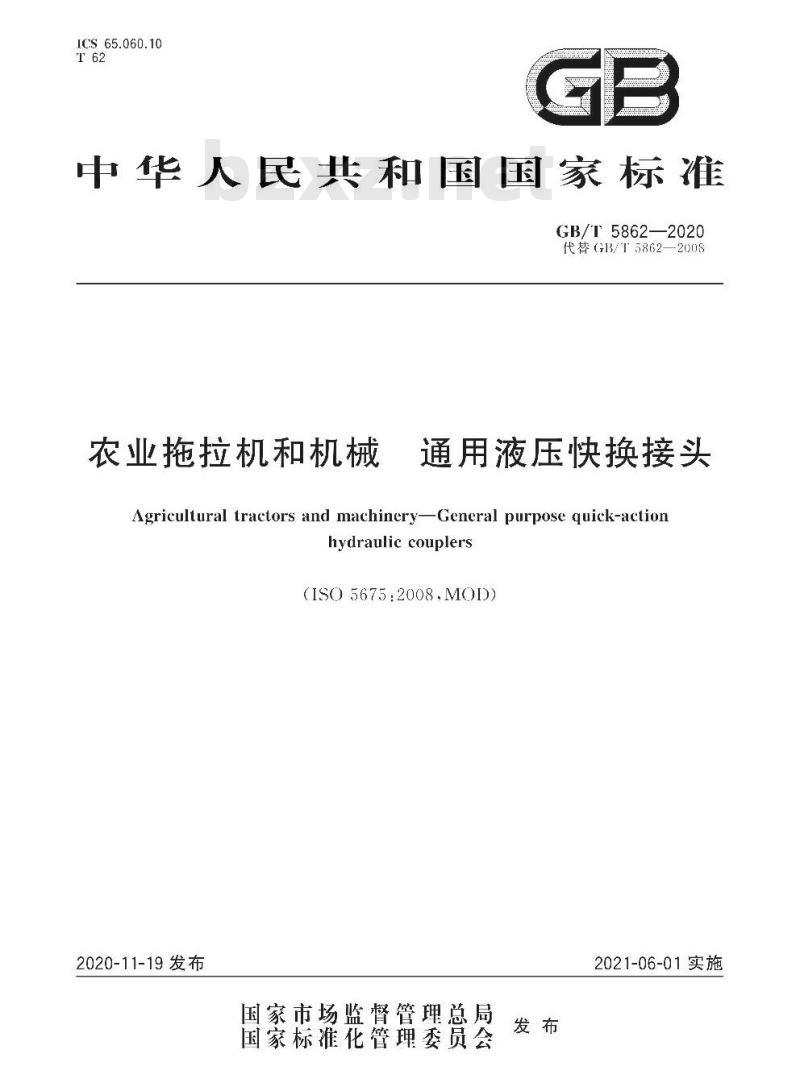

【GB国家标准】 农业拖拉机和机械 通用液压快换接头

GB/T 5862-2020.Agricultural tractors and machinery-General purpose quick-action hydraulic couplers.

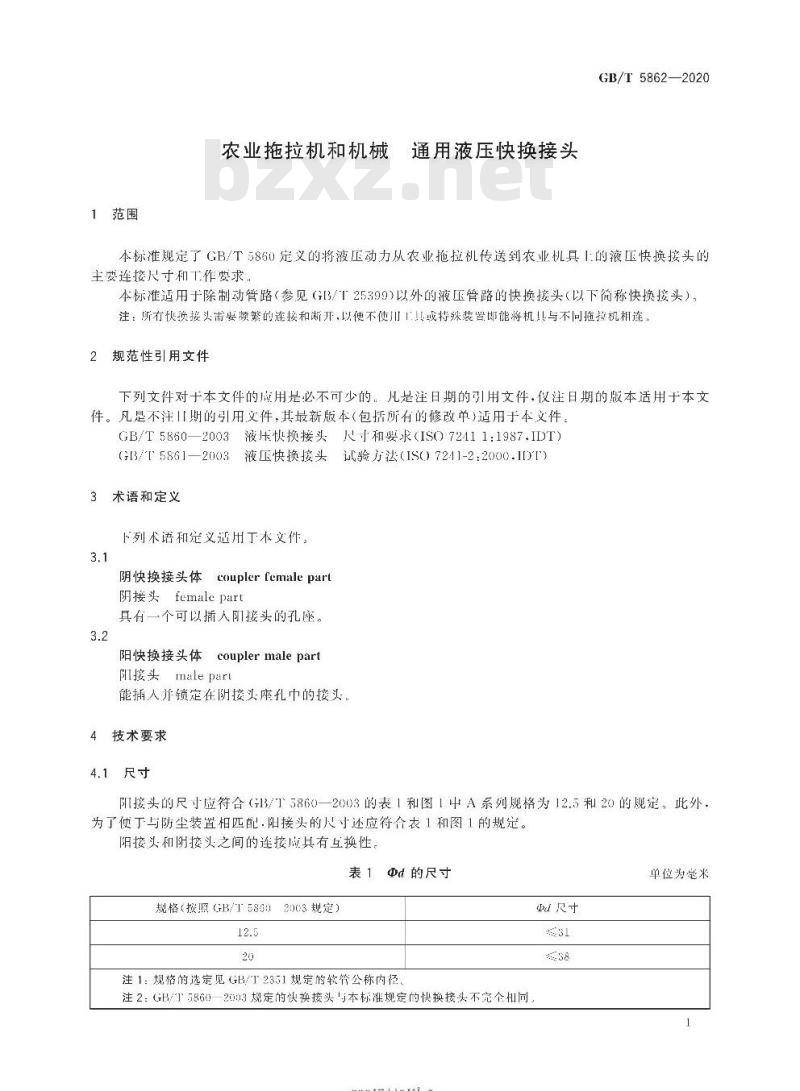

1范围
GB/T 5862规定了GB/T 5860定义的将液压动力从农业拖拉机传送到农业机具上的液压快换接头的主要连接尺寸和工作要求。
GB/T 5862适用于除制动管路(参见GB/T25399)以外的液压管路的快换接头(以下简称快换接头)。
注:所有快换接头需要频繁的连接和断开.以便不使用工具或特殊装置即能将机具与不同拖拉机相连。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5860-2003液压快换接头 尺寸 和要求(ISO 7241-1:1987,IDT)
GB/T 5861-2003液压快换接头 试验 方法(ISO 7241-2:2000.1DT)
3术语和定义
下列术语和定义适用于本文件。
3.1
阴快换接头体 coupler female part
阴接头 female part
具有一个可以插入阳接头的孔座。
3.2
阳快换接头体 coupler male part
阳接头 male part
能插人并锁定在阴接头座孔中的接头。
4技术要求
4.1 尺寸
阳接头的尺寸应符合GB/T 5860-2003 的表1和图1中A系列规格为12.5和20的规定。此外，为了便于与防尘装置相匹配,阳接头的尺寸还应符合表1和图1的规定。
阳接头和阴接头之间的连接应具有互换性。
