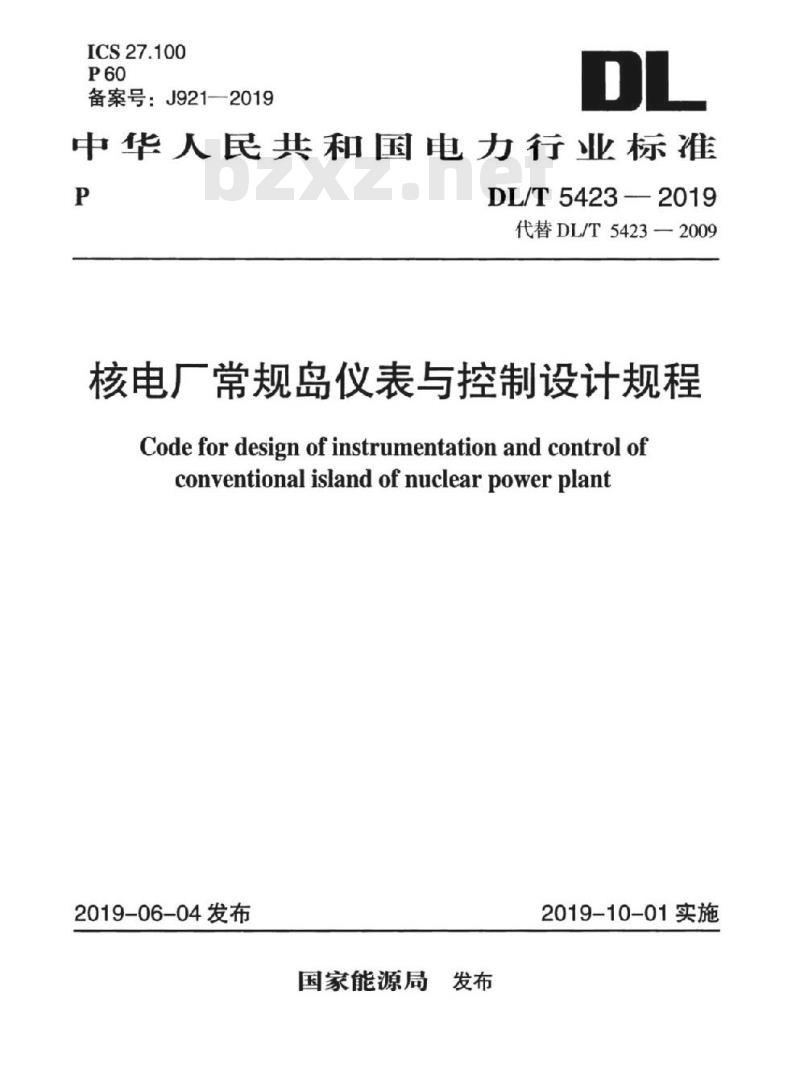

- DL/T 5423-2019 核电厂常规岛仪表与控制设计规程
【DL电力标准】 核电厂常规岛仪表与控制设计规程
本网站 发布时间:
2023-06-17 09:03:08
- DL/T 5423-2019
- 现行
标准号:
DL/T 5423-2019
标准名称:
核电厂常规岛仪表与控制设计规程
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 5423-2019.Code for design of instrumentation and control of conventional island of nuclear power plant.
1总则
1.0.1为了使核电厂常规岛仪表与控制的设计满足安全可靠、技术先进、经济适用的要求,制定本标准。
1.0.2 DL/T 5423适用于大中型压水堆核电厂常规岛及其配套设施仪表与控制的设计。
1.0.3在核电厂常规岛仪表与控制的设计中,应选用质量可靠、技术先进的设备和元件。
1.0.4核电厂常规岛仪表与控制系统的自动化水平,应通过控制方式、仪表与控制系统的配置与功能、运行组织、控制室布置及主辅机设备可控性等多方面综合体现。
1.0.5核电厂常规岛仪表与控制的设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
2控制方式
2.0.1常规岛的控制方式应与核岛匹配,采用集中控制方式。
2.0.2正常运行时,机组可实现堆跟机运行模式。
2.0.3当部分或全部甩负荷时,通过汽轮机旁路控制系统动作及汽轮机调节系统的作用,不会引起停堆和停机。
2.0.4应在主 控制室中设置常规岛必要的仪表控制盘或后备控制操作设备,后备监视仪表和操作设备的数量和种类,应满足在分散控制系统故障情况下主控制室总体功能要求。
2.0.5常规岛配套设施宜采用集中控制方式,各控制系统宜联网。
3控制室和电子设备间
3.1 控制室
3.1.1常规岛应在主控制室集中控制,主控制室应设置常规岛监控终端和必要的后备监控手段。
3.1.2常规岛独立于控制系统的硬接线后备操作手段应包括:
1汽轮机跳闸;
2发电机跳闸;
3开真空 破坏阀;
4启动汽轮 机润滑油泵;
5其他。
3.1.3常规岛配套设施若设就地控制室,应确保运行人员安全、舒适,有利于运行人员长期工作。
1总则
1.0.1为了使核电厂常规岛仪表与控制的设计满足安全可靠、技术先进、经济适用的要求,制定本标准。
1.0.2 DL/T 5423适用于大中型压水堆核电厂常规岛及其配套设施仪表与控制的设计。
1.0.3在核电厂常规岛仪表与控制的设计中,应选用质量可靠、技术先进的设备和元件。
1.0.4核电厂常规岛仪表与控制系统的自动化水平,应通过控制方式、仪表与控制系统的配置与功能、运行组织、控制室布置及主辅机设备可控性等多方面综合体现。
1.0.5核电厂常规岛仪表与控制的设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
2控制方式
2.0.1常规岛的控制方式应与核岛匹配,采用集中控制方式。
2.0.2正常运行时,机组可实现堆跟机运行模式。
2.0.3当部分或全部甩负荷时,通过汽轮机旁路控制系统动作及汽轮机调节系统的作用,不会引起停堆和停机。
2.0.4应在主 控制室中设置常规岛必要的仪表控制盘或后备控制操作设备,后备监视仪表和操作设备的数量和种类,应满足在分散控制系统故障情况下主控制室总体功能要求。
2.0.5常规岛配套设施宜采用集中控制方式,各控制系统宜联网。
3控制室和电子设备间
3.1 控制室
3.1.1常规岛应在主控制室集中控制,主控制室应设置常规岛监控终端和必要的后备监控手段。
3.1.2常规岛独立于控制系统的硬接线后备操作手段应包括:
1汽轮机跳闸;
2发电机跳闸;
3开真空 破坏阀;
4启动汽轮 机润滑油泵;
5其他。
3.1.3常规岛配套设施若设就地控制室,应确保运行人员安全、舒适,有利于运行人员长期工作。
