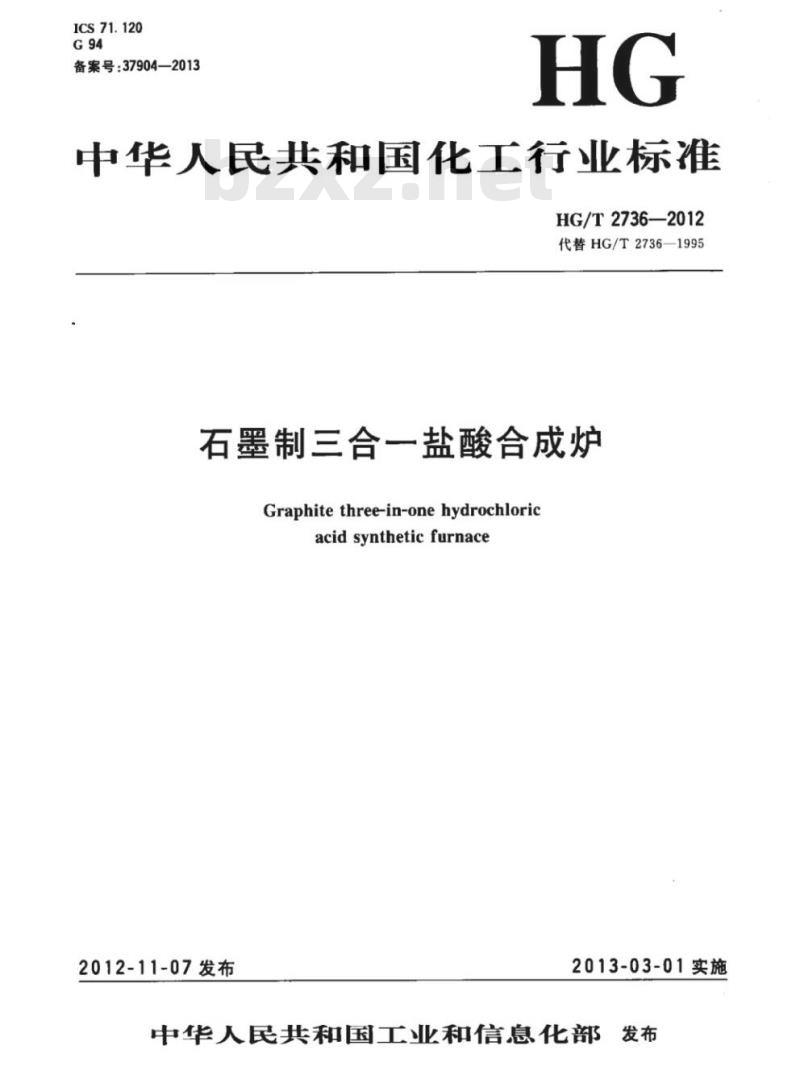

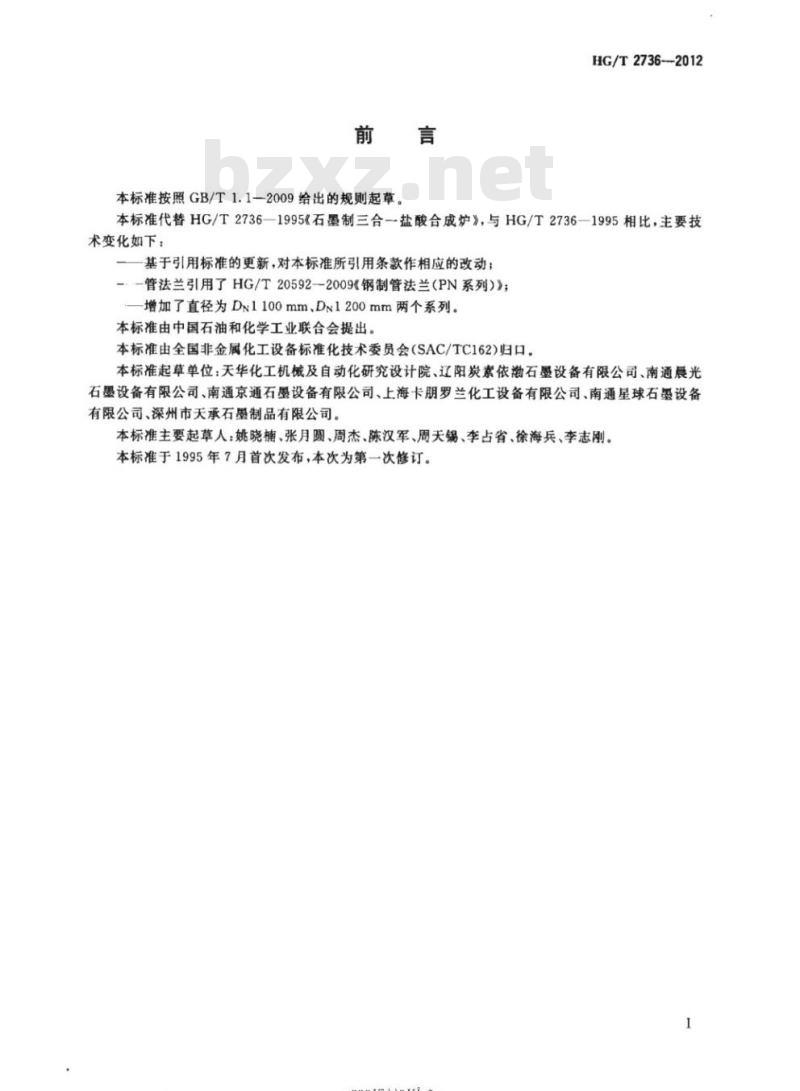

【HG化工标准】 代替HG/T 2736-1995 石墨制三合一盐酸合成炉

HG/T 2736-2012.Graphite three-in-one hydrochloric acid synthetic furnace.

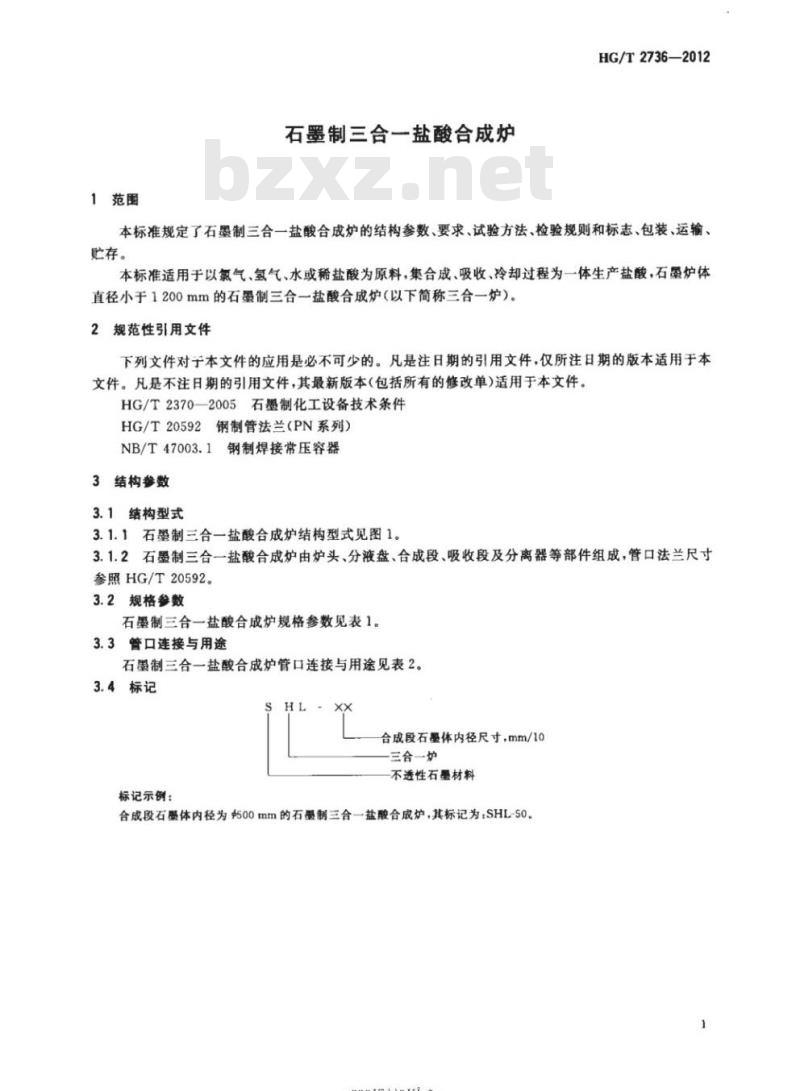

1范围
HG/T 2736规定了石墨制三合一盐酸合成炉的结构参数要求、试验方法、检验规则和标志、包装、运输、贮存。
HG/T 2736适用于以氯气、氢气、水或稀盐酸为原料,集合成、吸收、冷却过程为-体生产盐酸,石量炉体直径小于1200mm的石墨制三合一盐酸合成炉(以下简称三合一炉)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本
文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
HG/T 2370-2005石墨制化工设备技术条件
HG/T 20592钢制管法兰(PN系列)
NB/T 47003.1钢制焊接常压容器
3结构参数
3.1结构型式

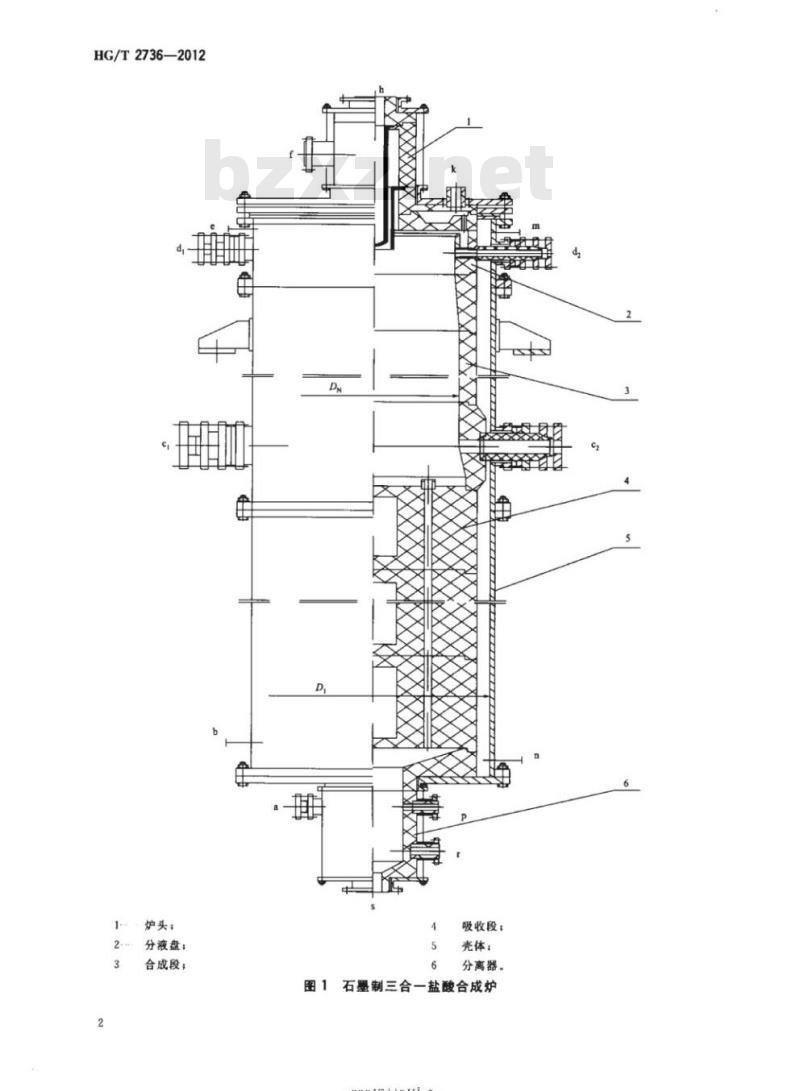

3.1.1 石墨制三合一盐酸合成炉结构型式见图1.
3.1.2 石墨制三合一盐酸合成炉由炉头、分液盘、 合成段吸收段及分离器等部件组成,管口法兰尺寸参照HG/T 20592。
3.2规格参数

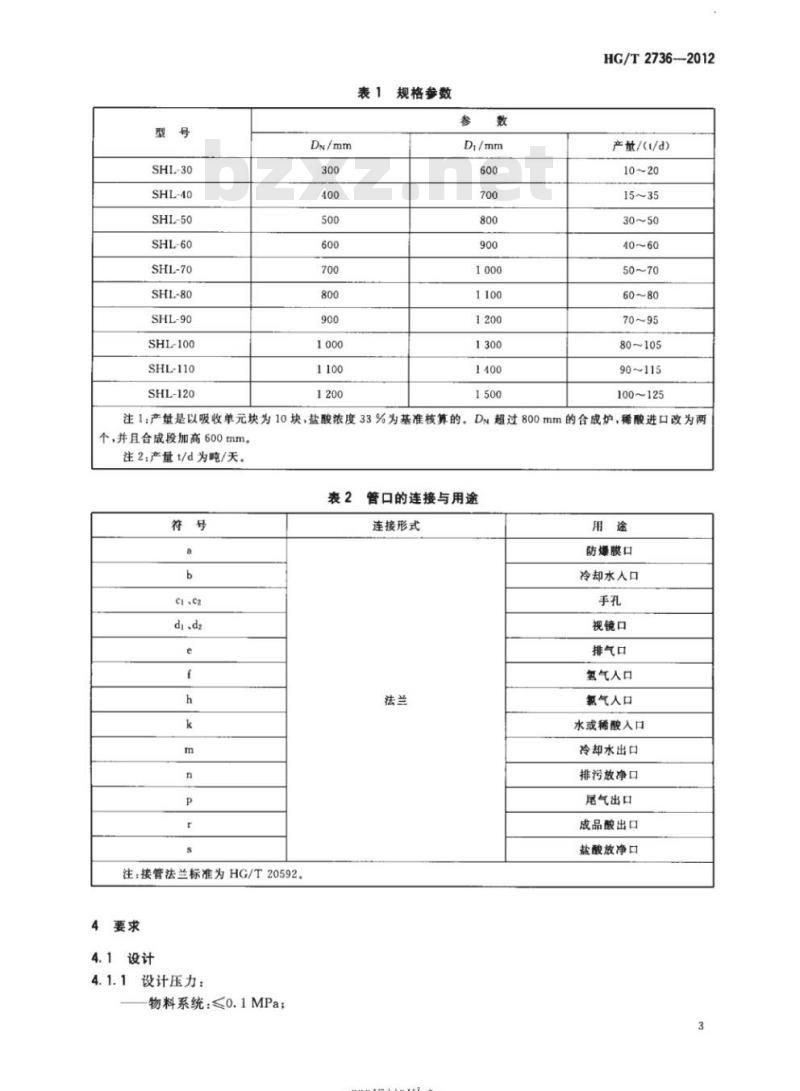

石墨制三合一盐酸合成炉规格参数见表1。
3.3管口连接与用途
石墨制三合一盐酸合成炉管口连接与用途见表2。
