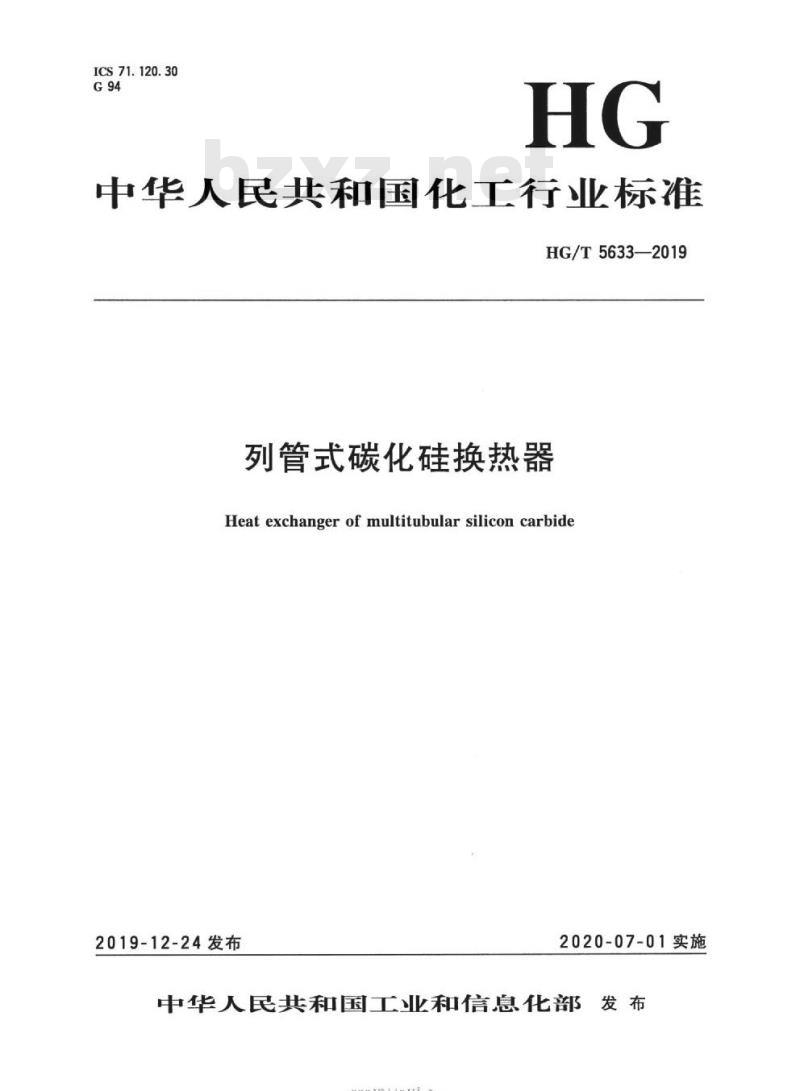

【HG化工标准】 列管式碳化硅换热器

HG/T 5633-2019.Heat exchanger of multitubular silicon carbide.
1范围
1.1HG/T 5633规定了列管式碳化硅换热器(以下简称“换热器”)的术语和定义、型式、主要尺寸及基本参数、原材料、设计、制造、检验和验收、包装、运输和贮存、出厂文件。
1.2HG/T 5633适用于 公称直径不大于900 mm的以碳化硅管为换热元件的列管式换热器。
1.3HG/T 5633不适用于除硫酸外的极度危害介质的换热器。
1.4 HG/T 5633适用的换热器的设计压力:
a)对于硫酸、 毒性危害程度为高度危害介质、气体和液化气体等介质，介质侧的工作压力应小于0.1MPa;
b) 对于除a)以外的介质，设计压力应不大于1.6 MPa且介质最高工作温度应小于其标准沸点。
1.5本标准适用的换热器的设计温度:
a)对于换热器的壳体为钢制容器，应符合GB/T 150的要求; .
b)对于换热器的壳体为搪玻璃容器，应符合GB 25025的要求;
x)对于换热器的壳体为氟塑料衬里容器，应符合GB/T 35974.2的要求;
d) 对于换热器的壳体为钢衬橡胶衬里设备，应符合HG/T 20677的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文，件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 150.1压力容器第1部分:通用要求
GB/T 150.2压力容器第2部分:材料
GB/T 150.3压力容器第3部分: 设计
GB/T 150.4压力容器第4 部分:制造、检验和验收
CR/T 151执亦拉哭
