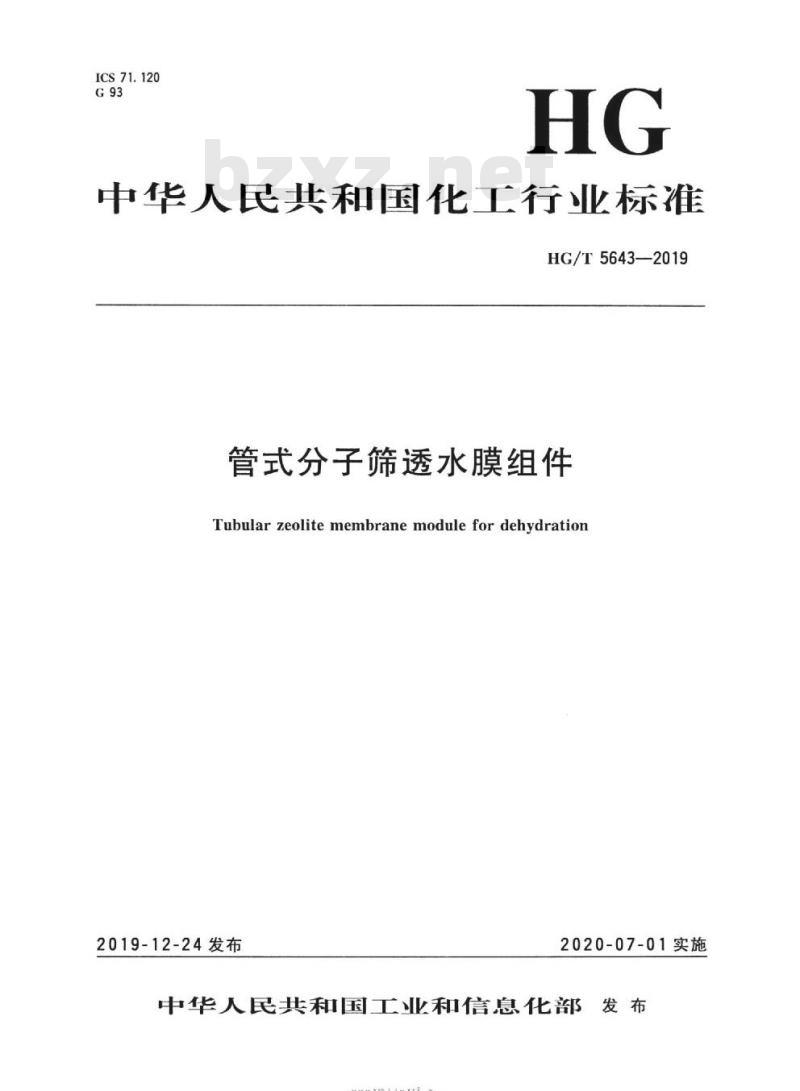

【HG化工标准】 管式分子筛透水膜组件

HG/T 5643-2019.Tubular zeolite membrane module for dehydration.

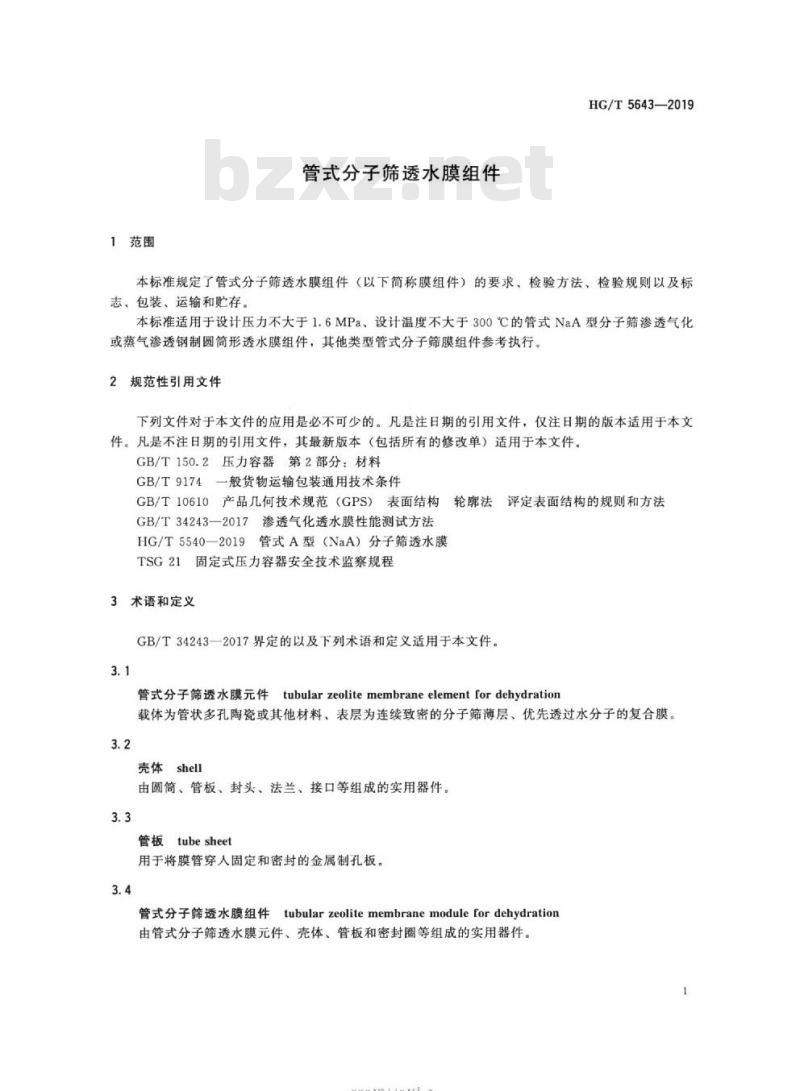

1范围
HG/T 5643规定了管式分子筛透水膜组件(以下简称膜组件)的要求、检验方法、检验规则以及标
志、包装、运输和贮存。
HG/T 5643适用于设计压力不大于1.6 MPa.设计温度不大于300 C的管式NaA型分子筛渗透气化
或蒸气渗透钢制圆筒形透水膜组件，其他类型管式分子筛膜组件参考执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 150.2压力容器第2 部分:材料
GB/T 9174--般货物运输包装通用技术条件
GB/T 10610 产 品几何技术规范(GPS)表面结构 轮廓法评定 表面结构的规则和方法
GB/T 34243-2017 渗 透气化透水膜性能测试方法
HG/T 5540-2019管式A型(NaA)分子筛透水膜
TSG 21固定式压力容器安全技术监察规程
3术语和定义
GB/T 34243-2017界定的以及下列术语和定义适用于本文件。
3.1
管式分子筛透水膜元件 tubular zeolite membrane element for dehydration
载体为管状多孔陶瓷或其他材料、表层为连续致密的分子筛薄层、优先透过水分子的复合膜。
3.2
壳体shell
由圆筒、管板、封头、法兰、接口等组成的实用器件。
