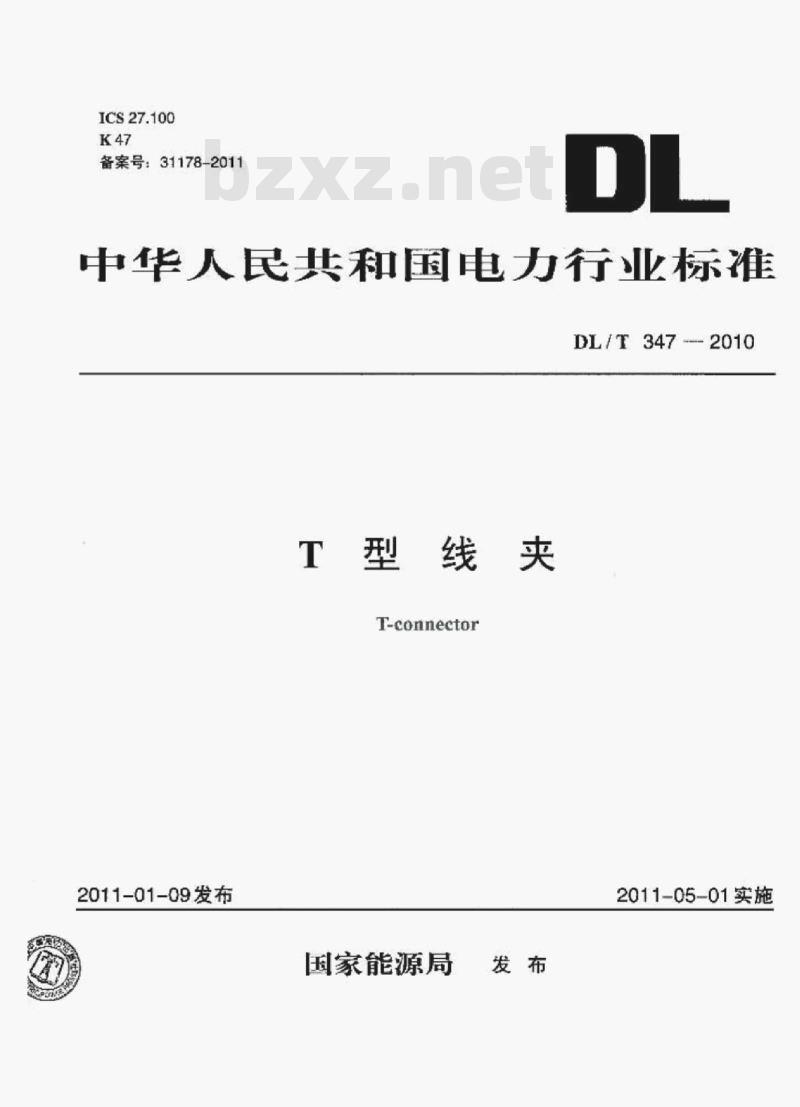

【DL电力标准】 T型线夹

DL/T 347-2010.T-connector.

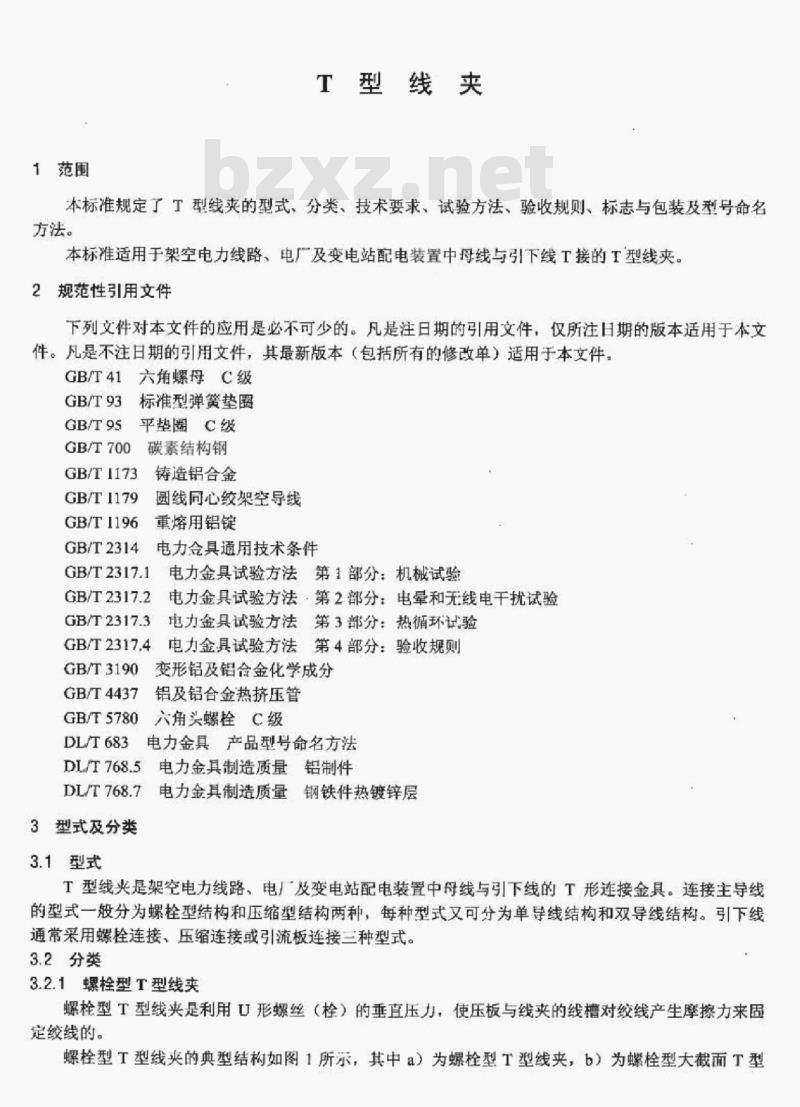

1范围
DL/T 347规定了T型线夹的型式、分类、技术要求、试验方法、验收规则、标志与包装及型号命名方法。
DL/T 347适用于架空电力线路、电厂及变电站配电装置中母线与引下线T接的T型线夹。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T41六角螺母C级
GB/T 93标准型弹簧垫圈
GB/T95平垫圈C 级
GB/T 700碳素结构钢
GB/T 1173铸造铝合金
GB/T 1179圆线同心绞架空导线
GB/T 1196重熔用铝锭
GB/T2314电力合具通 用技术条件
GB/T2317.1电力金具试验方法 第1 部分:机械试验
GB/T2317.2电力金具试验方法 . 第2部分:电晕和无线电干扰试验
GB/T2317.3电力金具试验方法 第3部分:热循环试验
GB/T2317.4电力金具试验方法 第4 部分:验收规则
GB/T3190变形铝及铝合 金化学成分
GB/T 4437铝及铝合金热挤压管
GB/T 5780六角头螺栓C级
DL/T 683电力金具产品型号命名方法
DL/T 768.5电力金具制造质量 铝制件
3型式及分类
3.1型式
T型线夹是架空电力线路、电厂 及变电站配电装置中母线与引下线的T形连接金具。连接主导线的型式一般分 为螺栓型结构和压缩型结构两种，每种型式又可分为单导线结构和双导线结构。引下线通常采用螺栓连接、压缩连接或引流板连接三种型式。
3.2分类

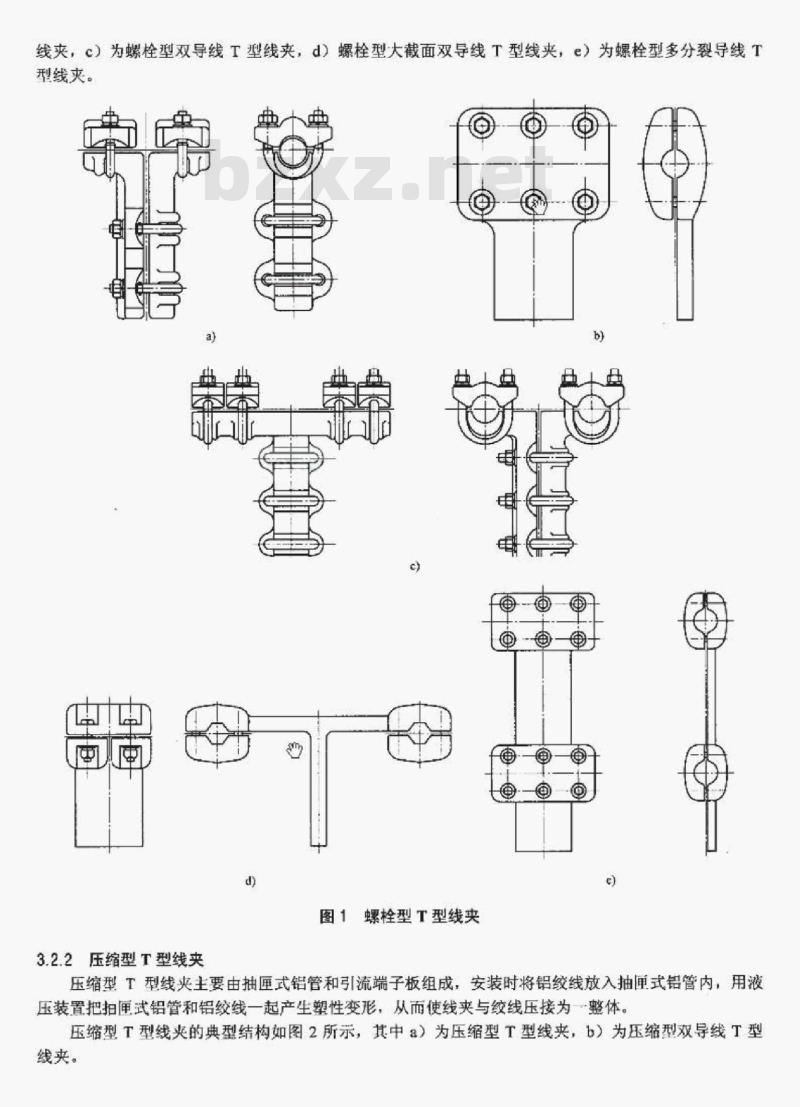

3.2.1螺栓型T型线夹
螺栓型T型线夹是利用U形螺丝(栓)的垂直压力，使压板与线夹的线槽对绞线产生摩擦力来固
定绞线的。
