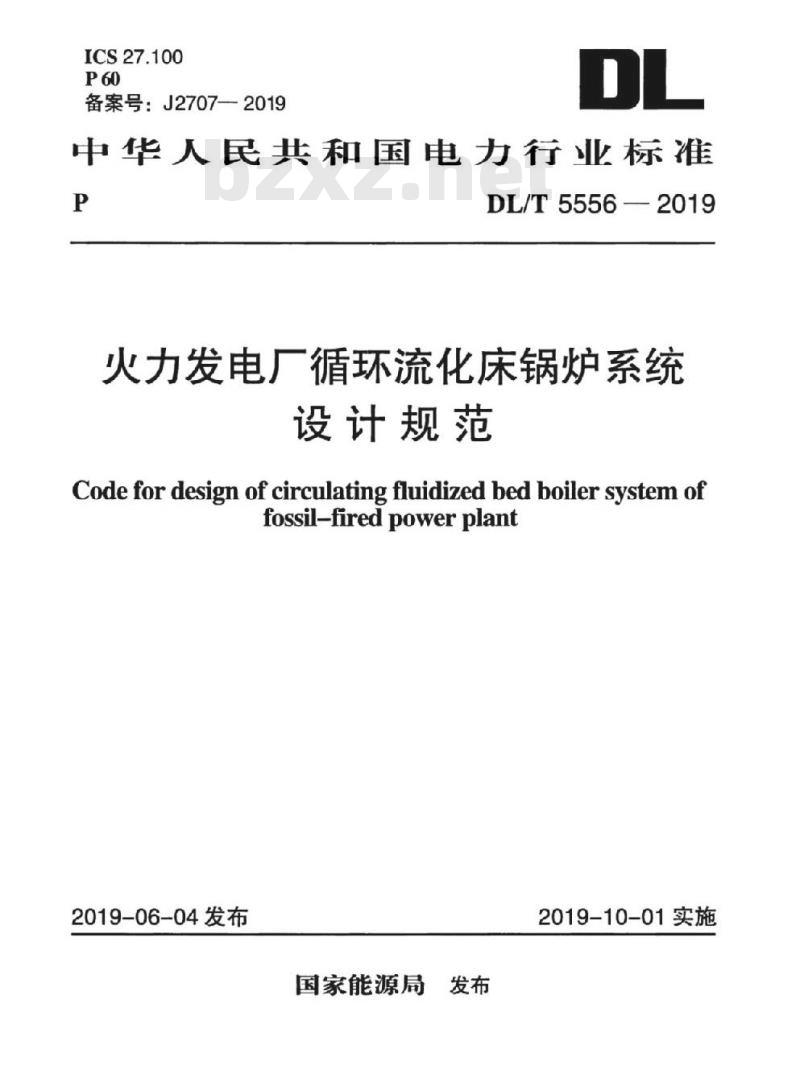

【DL电力标准】 火力发电厂循环流化床锅炉系统设计规范

DL/T 5556-2019.Code for design of circulating fluidized bed boiler system of fossil-fired power plant.
1总则
1.0.1 为了规范火力发电厂循环流化床锅炉系统设计,满足安全可靠、技术先进、经济合理的要求，制定本标准。
1.0.2 DL/T 5556适用于单机容量125MW及以上燃用化石燃料的火力发电厂循环流化床锅炉系统设计,包括烟风系统、燃料制备系统、锅炉燃料供给系统、石灰石粉制备及输送系统、床料系统、底渣系统、启动助燃油系统和紧急补水系统等。
1.0.3循环流化床锅炉系统炉内、炉外脱硫效率应根据锅炉热效率、灰渣综合利用、物料价格、脱硫工艺等因素综合确定。
1.0.4火力发电厂循环流化床锅炉系统的设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2术语
2.0.1循环流化床锅炉 circulating fluidized bed boiler
循环流化床锅炉是采用流化态燃烧方式,并在燃烧室后设置颗粒分离装置以实现物料循环的锅炉。
2.0.2外置床 external bed
附属于锅炉,位于锅炉炉膛和尾部烟道外的、采用流化床型的并在其内布置有受热面的外置式热交换器。
2.0.3布风板 air grid
位于锅炉炉膛下部,用于承载物料、分配进人锅炉一次风的部件。
2.0.4锥形阀 cone valve
阀体为锥形的一种具有调节功能的开关装置,位于锅炉颗粒分离装置和外置床之间、锅炉炉膛和冷渣器之间的物料通道上。
2.0.5初级筛碎设备 preliminary screening and crushing machine
用于将粒度大于300mm的燃料进行预筛.碎的筛分设备和破碎设备的总称，包含初级筛煤机和初级碎煤机。
2.0.6粗筛碎设备 coarse screening and crushing machine
用于将较大粒度燃料进行初步筛、碎的筛分设备和破碎设备的总称，包含粗筛煤机和粗碎机。
2.0.7细筛 、碎设备 fine screening and crushing machine
用于将燃料进行最终筛、碎的筛分设备和破碎设备的总称,包含细筛机和细碎机。.
