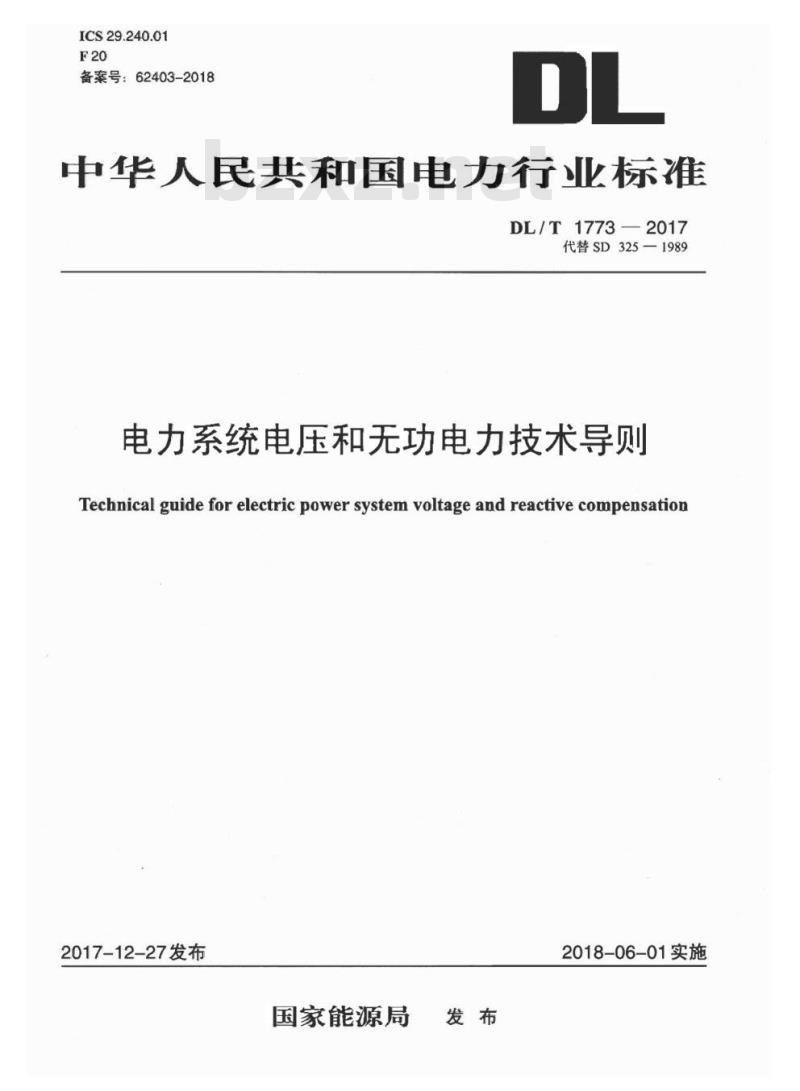

【DL电力标准】 电力系统电压和无功电力技术导则

DL/T 1773-2017.Technical guide for electric power system voltage and reactive compensation.
1范围
DL/T 1773规定了电力系统电压和无功电力平衡的基本原则、各级母线电压和用户受电端电压的允许偏差值、电压与无功调整的技术措施。
DL/T 1773适用于电网企业、并网运行发电企业及电力用户。有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的州用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 156 标准电压
GB/T 74093同步电机励磁系统大、中型同步发电机励磁系统技术要求
GB/T 19963 风电场接入电力系统技术规定
GB/T 19964光伏发电站接入电力系统技术规定
GB/Z 24847 1000kV 交流系统电压和无功电力技术 导则
NB/T 32015 分布式电源接入配电网技术规定
3术语和定义
下列术语和定义适用于本文件。
3.1系统标称电压system rated voltage
电力系统设计选定的电压。其值符合GB/T 156的规定值。
3.2电压偏差deviationolvoltage
电力系统电压变化率小于每秒1%时的实际电压与系统标称电压值之差。
3.3无功电源reactive supply source
包括发电机实际可调无功出为、线路充电功率、电力企业及电力用户无功补偿设备在内的全部容性无功容量。
3.4自然无功负荷natural reactive load
电力用户补偿前的无功负荷、发电厂(变电站)厂(站)用无功负荷、各级电压网络变压器和线
路的无功消耗的总和。
