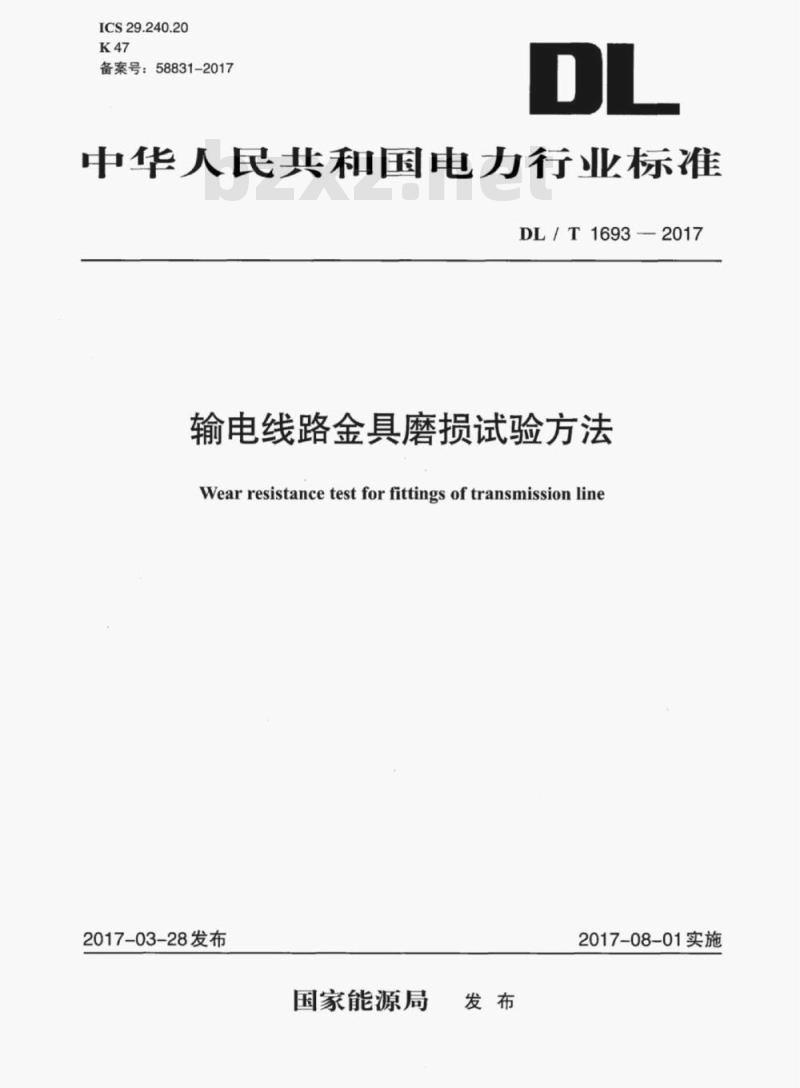

- DL/T 1693-2017 输电线路金具磨损试验方法
【DL电力标准】 输电线路金具磨损试验方法
本网站 发布时间:
2023-06-14 13:30:36
- DL/T 1693-2017
- 现行
标准号:
DL/T 1693-2017
标准名称:
输电线路金具磨损试验方法
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1693-2017.Wear resistance test for fittings of transmission line.

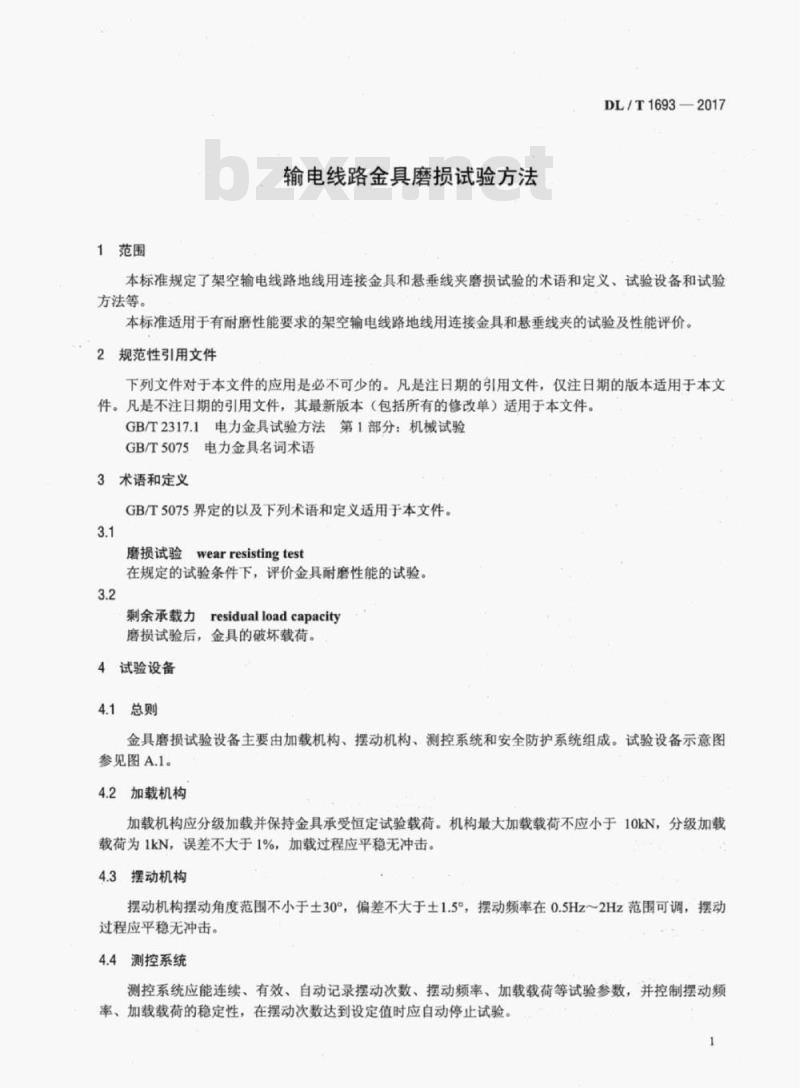

1范围
DL/T 1693规定了架空输电线路地线用连接金具和悬垂线夹磨损试验的术语和定义、试验设备和试验方法等。
DL/T 1693适用于有耐磨性能要求的架空输电线路地线用连接金具和悬垂线夹的试验及性能评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2317.1电力金具试验方法 第1部分:机械试验
GB/T 5075电力金具名词术语
3术语和定义
GB/T 5075界定的以及下列术语和定义适用于本文件。
3.1磨损试验wear resisting test
在规定的试验条件下,评价金具耐磨性能的试验。
3.2剩余承载力residual load capacity
磨损试验后,金具的破坏载荷。
4试验设备
4.1总则
金具磨损试验设备主要由加载机构、摆动机构、测控系统和安全防护系统组成。试验设备示意图参见图A.1。
4.2加载机构
加载机构应分级加载并保持金具承受恒定试验载荷。机构最大加载载荷不应小于10kN, 分级加载载荷为1kN,误差不大于1%,加载过程应平稳无冲击。
4.3摆动机构
摆动机构摆动角度范围不小于士30°,偏差不大于士1.59, 摆动频率在0.5Hz~ -2Hz范围可调,摆动过程应平稳无冲击。
4.4测控系统
测控系统应能连续、有效、自动记录摆动次数、摆动频率、加载载荷等试验参数,并控制摆动频率、加载载荷的稳定性,在摆动次数达到设定值时应自动停止试验。
1范围
DL/T 1693规定了架空输电线路地线用连接金具和悬垂线夹磨损试验的术语和定义、试验设备和试验方法等。
DL/T 1693适用于有耐磨性能要求的架空输电线路地线用连接金具和悬垂线夹的试验及性能评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2317.1电力金具试验方法 第1部分:机械试验
GB/T 5075电力金具名词术语
3术语和定义
GB/T 5075界定的以及下列术语和定义适用于本文件。
3.1磨损试验wear resisting test
在规定的试验条件下,评价金具耐磨性能的试验。
3.2剩余承载力residual load capacity
磨损试验后,金具的破坏载荷。
4试验设备
4.1总则
金具磨损试验设备主要由加载机构、摆动机构、测控系统和安全防护系统组成。试验设备示意图参见图A.1。
4.2加载机构
加载机构应分级加载并保持金具承受恒定试验载荷。机构最大加载载荷不应小于10kN, 分级加载载荷为1kN,误差不大于1%,加载过程应平稳无冲击。
4.3摆动机构
摆动机构摆动角度范围不小于士30°,偏差不大于士1.59, 摆动频率在0.5Hz~ -2Hz范围可调,摆动过程应平稳无冲击。
4.4测控系统
测控系统应能连续、有效、自动记录摆动次数、摆动频率、加载载荷等试验参数,并控制摆动频率、加载载荷的稳定性,在摆动次数达到设定值时应自动停止试验。
